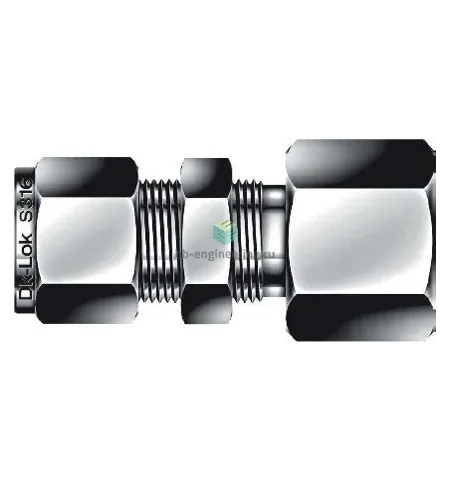

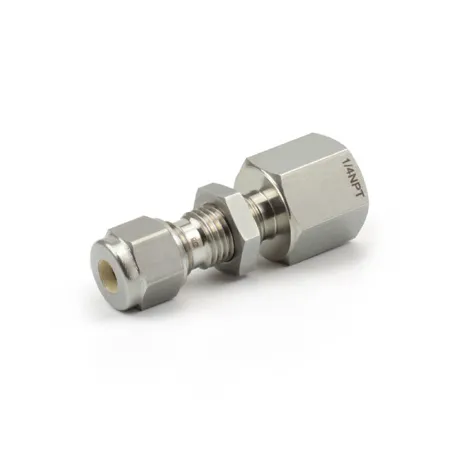

DCBF6-6N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

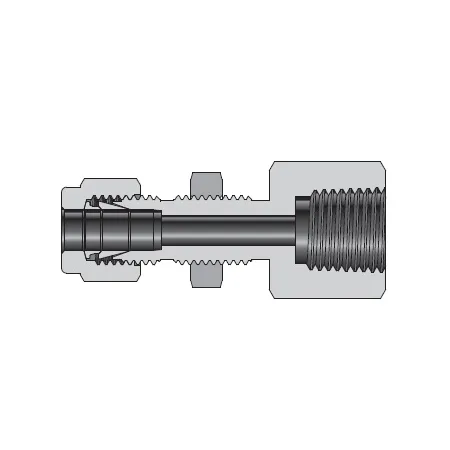

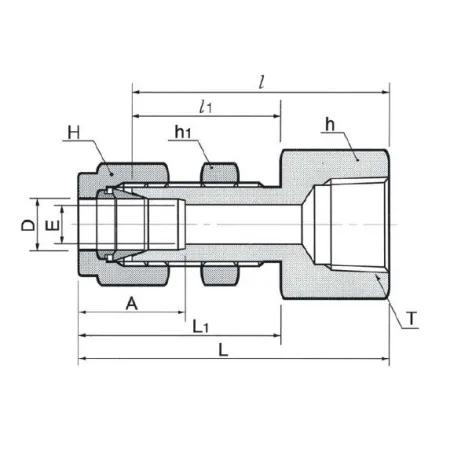

Соединитель панельный с внутренней резьбой предназначен для проходного присоединения трубки Ø 3/8″ (9,52 мм) через панель к резьбовому присоединению NPT 3/8. Устройство решает задачу герметичного перехода от резьбовой линии (вход NPT3/8) к трубопроводу с обжимным соединением: трубка фиксируется двухобжимным узлом (две конусные обжимные гильзы и гайка), а резьба уплотняется ФУМ-лентой (PTFE). Принцип работы — механическое зажатие трубки двумя обжимными кольцами для предотвращения протечек и уплотнение резьбового седла с помощью ФУМ-ленты при монтировании в панельной панели.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная (two-ferrule) обеспечивает многократную высоконадежную герметизацию металлом по металлу. Резьбовое уплотнение — ФУМ-лента. Применимо для инертных и агрессивных газов, воды, гидравлических сред и технологических жидкостей при типичных рабочих температурах от примерно −60 °C до +200 °C и ориентировочном рабочем давлении до ~413 bar (6000 psi) в зависимости от толщины стенки трубки и режима эксплуатации.

Экспертные рекомендации по применению

Подбирайте трубку Ø 3/8″ с соответствующей толщиной стенки, соблюдайте требования к допускам и жесткости. Перед монтажом срежьте и зашлифуйте торец трубки без заусенцев, вставьте до упора, затяните гайку динамометрическим ключом согласно инструкциям производителя (чрезмерная затяжка деформирует гильзы). Уплотнение резьбы выполняйте ФУМ-лентой (несколько витков по направлению резьбы). Избегайте боковых нагрузок на соединение, проводите контроль на герметичность при пуске; не используйте повторно деформированные обжимные элементы.
