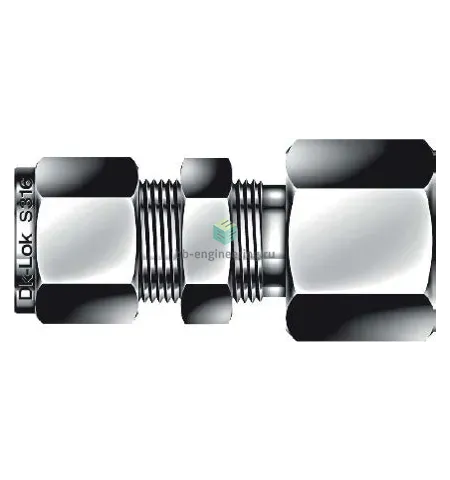

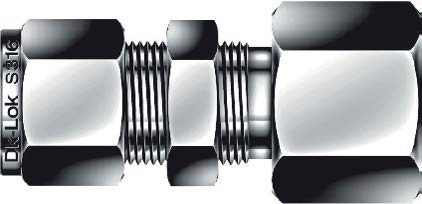

DCBF6M-2N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой и обжимным присоединением для трубки 6 мм используется в приборных панелях и системах КИПиА для подвода рабочих сред (газы, сжатый воздух, гидравлика, некритичные агрессивные среды). Конструкция обеспечивает герметичное переходное соединение между резьбовым патрубком NPT1/8 и трубкой Ø6 мм: внешняя резьба корпуса принимает NPT1/8, внутренний узел содержит два обжимных кольца (двухфланцевый фитинг) и гайку, которые при затяжке обеспечивают уплотнение и механическую фиксацию трубки. Резьбовое уплотнение рекомендовано выполнять ФУМ‑лентой (PTFE) для обеспечения герметичности при избыточных давлениях, характерных для приборных цепей.

Ключевые особенности конструкции

Корпус и детали обжима выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения резьбы — ФУМ‑лента; уплотнение трубки — металл‑по‑металлу за счёт двух обжимных колец и гайки, что исключает применение эластомерных уплотнений и расширяет температурный диапазон. Присоединения: канал 1 — NPT1/8 (внутренняя резьба), канал 2 — трубка 6 мм. При правильной установке фитинг обеспечивает эксплуатацию в широком диапазоне температур (приблизительно от −196 °C до +400…450 °C в зависимости от среды) и давлений, типично до десятков МПа в зависимости от толщины стенки трубки и условий монтажа.

Экспертные рекомендации по применению

Подбор: используйте трубку Ø6 мм с рекомендованной толщиной стенки от производителя; при подборе учитывайте рабочее давление системы. Монтаж: торец трубки должен быть ровно отрезан и легко вставлен до упора; на резьбу NPT нанести 2–3 витка ФУМ‑ленты по направлению навивки резьбы. Затяжка: сначала завернуть гайку до упора вручную, затем выполнить дополнительную доводку ключом согласно регламенту (обычно 1–1,5 оборота), избегая перетяжки, которая деформирует трубку и снижает прочность уплотнения. Типичные ошибки: избыток ФУМ в канале, неправильная фиксация трубки у панели, повторное многократное повторное использование обжимных колец без замены. Контроль: провести вакуум/давлениеную пробу после монтажа и периодическую инспекцию на вибрации и коррозию.
