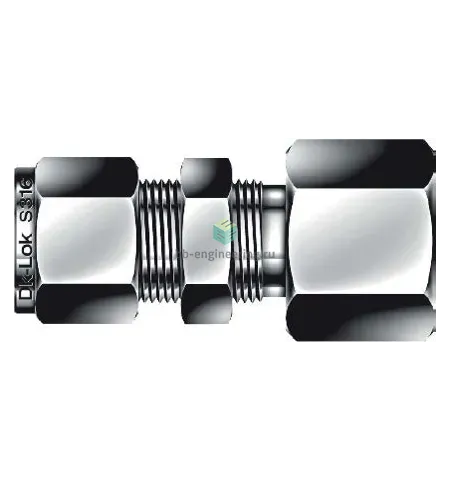

DCBF6M-4N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой NPT1/4 и подключением под трубку 6 мм предназначен для организации надежного присоединения инструментальных и технологических линий через панель. Конструкция — обжим трубки с помощью двух обжимных колец и гайки (double‑ferrule) обеспечивает герметичное металлическое уплотнение без применения мягких сальников в зоне обжима; резьба уплотняется ФУМ‑лентой. Применяется в системах сжатого воздуха, инертных и технически агрессивных газа/жидкостей, в приборах КИПиА и гидравлических магистралях низкой и средней протяженности.

Ключевые особенности конструкции

Корпус и обжимные части — сталь нержавеющая AISI 316, стойкая к коррозии и большинству химических сред. Подключения: канал 1 — NPT1/4 (внутренняя резьба), канал 2 — трубка Ø 6 мм. Уплотнение резьбы — ФУМ‑лента; обжим — металлические зажимные кольца (двухколечная схема) и гайка. Типичные эксплуатационные параметры: расчетное рабочее давление порядка до ~400 бар (зависит от толщины стенки трубки и условий монтажа), температурный диапазон металлических деталей от ≈-196 °C до +450 °C; при использовании ФУМ ограничение по температуре до ≈+200 °C. Подходит для вакуума, агрессивных сред и сервисов высокого давления при соблюдении допусков.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистоту торцов трубки, прямой срез и снятие фаски; трубка должна быть полностью вставлена до опоры. Для обжима — сначала заверните гайку вручную до упора, затем затяните ключом согласно рекомендациям производителя (обычно дополнительно 1–1,5 оборота после прижимного положения; используйте справочные данные DK‑Lok). Накладывайте ФУМ умеренно, не перекрывая внутренний просвет; избегайте перекрута и перетяжки гайки. Проверяйте герметичность испытанием давлением и контролем на утечки. Не использовать для абразивных суспензий без фильтрации; при высоких температурах заменяйте уплотнение резьбы на подходящее термостойкое решение.
