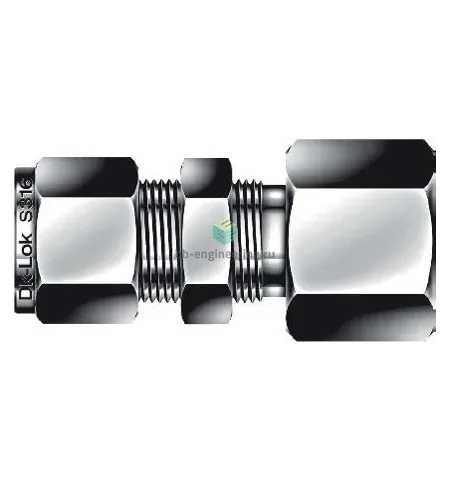

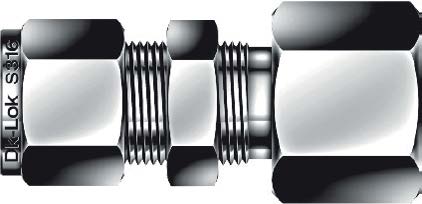

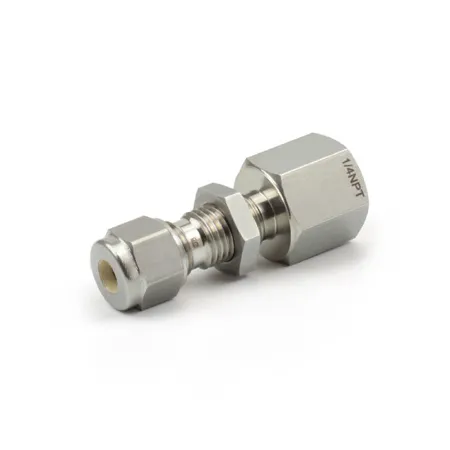

DCBF8-6N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой NPT3/8 — переход на трубку 1/2″ (наружный диаметр 12,7 мм) для вывода технологической линии через панель или корпус. Конструкция решает задачи герметичного присоединения измерительных и технологических трубопроводов в системах КИПиА, гидравлики и газоснабжения: внутренняя NPT3/8 резьба уплотняется ФУМ-лентой, а уплотнение трубки осуществляется обжимом двумя обжимными кольцами и гайкой, что обеспечивает металлометаллическое сцепление и удержание при рабочих давлениях (в типичных применениях до 420 бар, в зависимости от диаметра и условий) и температурном диапазоне эксплуатации от примерно −196 °C до +200 °C (уплотнение резьбы ФУМ до ≈+200…+260 °C в зависимости от материала ленты).

Ключевые особенности конструкции

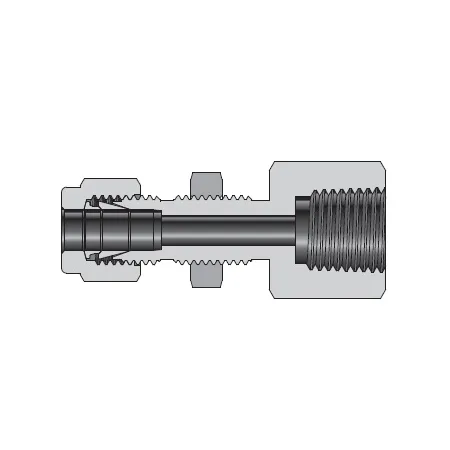

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии в агрессивных средах, включая гидравлические масла, воду, нейтральные и инертные газы. Двухкольцевая схема обжима повышает стойкость к вибрациям и обеспечивает повторяемую герметичность без дополнительных уплотнителей в местах обжима. Резьбовое соединение NPT3/8 рассчитано на стандартную коническую посадку с уплотнением ФУМ-лентой. Применение — приборные линии, технологические панели, компрессорные и лабораторные установки.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную панельную посадку и соответствие толщины панели спецификации; трубку 1/2″ обрезать перпендикулярно, удалить заусенцы и вставить до упора. Наносить ФУМ-ленту на нарезную часть при сборке NPT, избегая попадания ленты внутрь трубопровода. Затягивать гайку стандартно: до упора от руки, затем 1–1,25 оборота или по моменту, указанному в таблице завода‑изготовителя. Не использовать повторно деформированные обжимные кольца — при разборке заменять. После монтажа выполнить гидравлическую или пневматическую пробу и контроль на утечки; для динамичных нагрузок рекомендованы фиксация трубопровода и виброгасящие хомуты.
