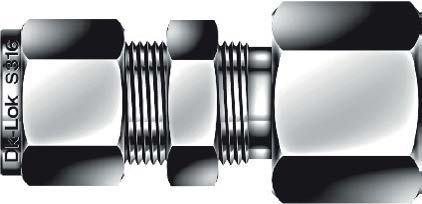

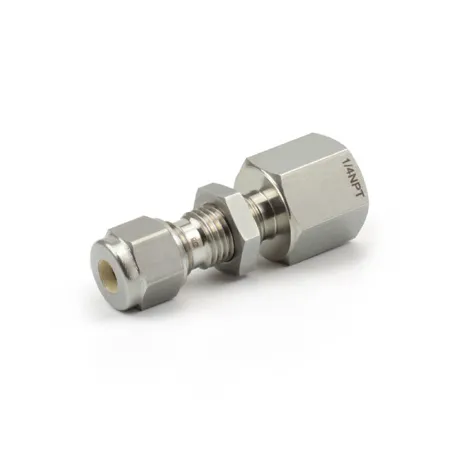

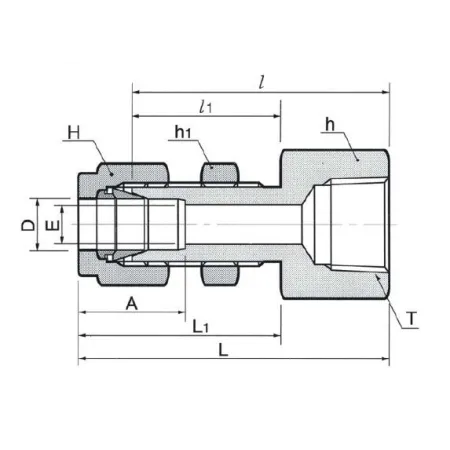

DCBF8-8N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

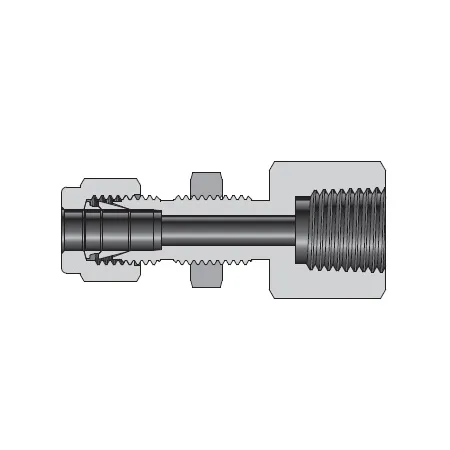

Соединитель панельный с внутренней резьбой NPT 1/2 — предназначен для вывода и фиксированной подводки трубки Ø1/2" (12,7 мм) через панель, обеспечения герметичного присоединения приборных линий и подключения к аппаратуре с резьбовым портом NPT. Работает по принципу обжима трубки двумя обжимными кольцами и гайкой: трубка входит в корпус, при затяжке гайки опорное и уплотнительное кольца (двухколечная конструкция) формируют металлическо‑уплотнительный контакт, а резьба NPT герметизируется ФУМ‑лентой для устранения утечек по трубной резьбе. Применяется в системах измерения и распределения сред, отбора проб, подключения преобразователей давления и электропневматических модулей.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает химическую стойкость к воде, маслам, большинству солевых и органических сред. Конструкция — обжимная с двумя обжимными кольцами и гайкой (двухфerrулевая) для надежной механической фиксации трубки Ø1/2" и минимизации остаточных утечек. Резьба — внутренняя NPT 1/2, уплотнение резьбы — ФУМ‑лента. Типичные эксплуатационные диапазоны для подобных изделий DK‑Lok: рабочее давление до ~414 bar (6000 psi) в зависимости от толщины стенки трубки и условий монтажа; температурный диапазон примерно −60…+260 °C при использовании металлических уплотнений и PTFE для резьбы. Исполнение рассчитано на агрессивные среды и высокую коррозионную стойкость.

Экспертные рекомендации по применению

При подборе убедитесь, что трубка Ø1/2" (12,7 мм) и её стенка соответствуют допустимому давлению в системе; используйте комплектную ФУМ‑ленту только для NPT‑резьбы, не наносите её на область обжима. Перед монтажом отторцуйте и фаскуйте трубку, удалите заусенцы, полностью посадите трубку в седло корпуса. Затягивайте гайку динамометрическим ключом в соответствии с инструкцией производителя, избегайте перетяжки, которая деформирует кольца и снижает герметичность. После установки проведите испытание на герметичность при рабочем давлении и учитывайте термические циклы и вибрации — при вибрации рекомендуются дополнительные фиксаторы и поддержка трубопровода.
