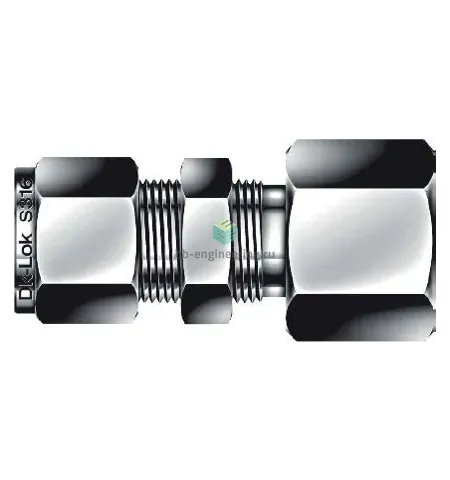

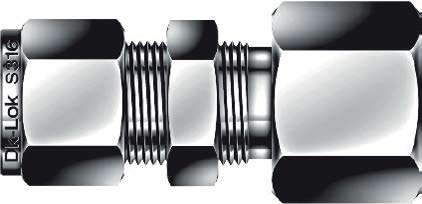

DCBF8M-4N-SA DK-Lok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-8 мм, нерж.

Назначение и принцип работы

Соединитель панельный с внутренней резьбой предназначен для подвода трубки Ø 8 мм через панель в приборные отсеки и для герметичного присоединения к резьбовому ответвлению NPT1/4. Работает по принципу обжимного соединения: трубка вставляется в тело фитинга, две обжимные гильзы фиксируются гайкой, обеспечивая механическое зацепление и уплотнение. Резьба уплотняется ФУМ-лентой (PTFE), что обеспечивает герметичность при рабочих давлениях, типичных для систем КИПиА и гидравлики.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству агрессивных сред. Конструкция — двухгильзовая (две обжимные кольца + гайка) для повышенной прочности и виброустойчивости. Подключения: канал 1 — NPT1/4 (внутренняя), канал 2 — трубка 8 мм (OD 8 мм). Резьбовое уплотнение — ФУМ-лента; рекомендуемый диапазон рабочих давлений до ~400 бар в зависимости от материала трубки и условий, рабочая температура ориентировочно −60…+200 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

При подборе учитывайте материал трубки и ее толщину: для высоких давлений используйте трубки из нержавеющей стали с соответствующей толщиной стенки. Перед монтажом очистите торец трубки, соблюдайте глубину посадки, затягивайте гайку по рекомендованной моментной карте производителя (не допускайте перетяжки). НПТ-резьбу уплотняйте ФУМ-лентой, избегайте жидких анаэробных герметиков. После сборки выполните пробное давление и проверку на утечки. Для панельного монтажа обеспечьте жесткую опору, чтобы исключить передачу вибраций на обжим.
