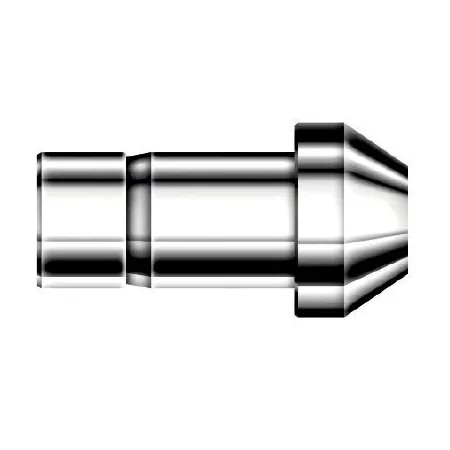

DCP-1-S DK-Lok - Соединитель прямой втулочный обжимной 1/16", нерж.

Назначение и принцип работы

Обжимной прямой соединитель втулочного типа предназначен для неразъемного соединения тонкостенных трубок диаметра 1/16″ (≈1,5875 мм) в технологических линиях измерения, гидравлики и газоснабжения. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметизацию за счет механического обжатия втулок на трубке (metal-to-metal), без использования резьбовых уплотнений. Применяется для переноса агрессивных и нейтральных сред (вода, нефть, гидравлические масла, инертные газы) в диапазоне рабочих давлений, типично до 6000 psi (≈414 бар) для данного типоразмера при комнатной температуре, и температурных режимов, ориентировочно от −50 °C до +200 °C в зависимости от среды и условий эксплуатации.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения резьбы отсутствует — герметичность достигается двумя обжимными втулками и гайкой; это минимизирует необходимость дополнительных уплотнителей и обеспечивает надежную работу при вибрациях. Малый присоединительный диаметр 1/16″ подходит для систем высокого давления и измерительных линий. Материал AISI 316 сохраняет механическую прочность и коррозионную стойкость в широком температурном диапазоне; конкретные пределы зависят от среды и допуска изготовителя.

Экспертные рекомендации по применению

Подбирайте фитинг по внутреннему/внешнему диаметру трубки и рабочему давлению с запасом не менее 1,5×. Перед установкой торец трубки должен быть ровно отпилен и фаскован, все заусенцы удалены. Сборка — зажать гайку вручную, затем затянуть ключом в соответствии с инструкцией производителя (обычно 1–1,5 оборота после прижимания), избегая перетяжки, чтобы не повредить втулки. Не применять герметики на резьбу — это изменит режим обжатия. После монтажа выполнить испытание на герметичность (например, давлением инертного газа). При эксплуатации учитывать совместимость среды с AISI 316 и требования по очистке для кислородных систем.
