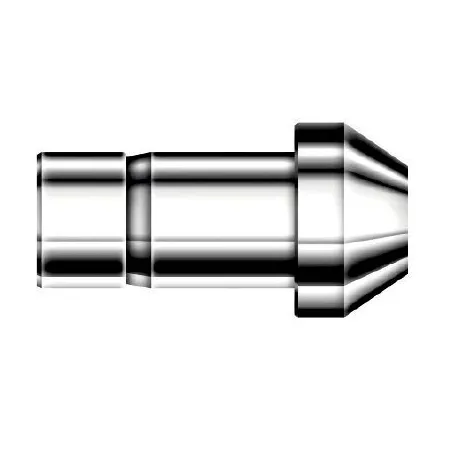

DCP-12-S DK-Lok - Соединитель прямой втулочный обжимной 3/4", нерж.

Назначение и принцип работы

Обжимной прямой соединитель втулочного типа DCP-12-S DK-Lok предназначен для надежного соединения двух отрезков трубки Ø 3/4" (19,05 мм) в системах технологической и приборной арматуры: измерение, анализ, газо- и жидкостные магистрали. Соединение реализуется за счет механического обжатия трубки двумя обжимными кольцами и гайкой; герметизация резьбы не применяется (Тип уплотнения резьбы: -). При затяжке гайки втулки смещаются и создают уплотнение по наружной поверхности трубки, обеспечивая устойчивость к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и конструктивные элементы выполнены из нержавеющей стали AISI 316, общая категория материала — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухколечный (двухфerrульный) обжим с гайкой и втулками, подключение обоих каналов 3/4" (втулка). Рекомендуемая трубка — нержавеющая, Ø 19,05 мм; типичные рабочие параметры при корректном монтаже: давление до ~420 bar (≈6000 psi) и температурный диапазон примерно от −60 °C до +200 °C в зависимости от материала трубки и эксплуатационной среды. Отсутствие резьбового уплотнения исключает необходимость применения паст и лент при сборке.

Экспертные рекомендации по применению

Подбирайте трубку по наружному диаметру 3/4" и соответствующей толщине стенки; перед монтажом зачистите и удалите заусенцы, соблюдайте глубину посадки втулки. Затягивайте гайку согласно рекомендациям производителя (контролируемый момент или алгоритм: от руки + нормативное число оборотов) и избегайте перетяжки — это предотвращает деформацию втулок и утечки. При пневмо/гидравлических испытаниях проводите поэтапную прессовку и контроль герметичности; для агрессивных сред и высокой температуры используйте совместимые трубные материалы и проводите регулярную инспекцию на коррозию и усталостные трещины. Для подбора при нестандартных давлениях/температурах обращайтесь к технической документации DK-Lok.
