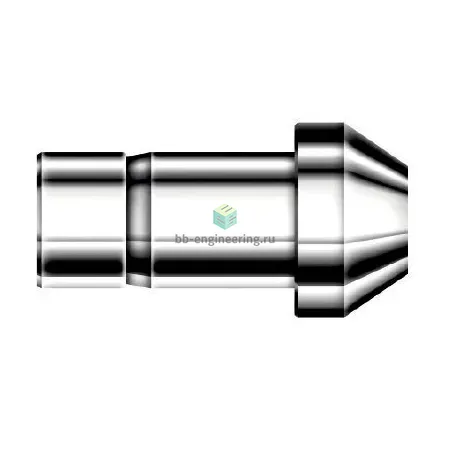

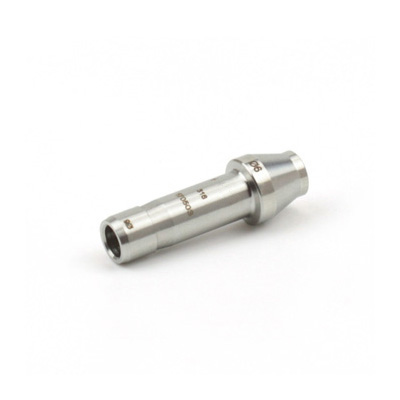

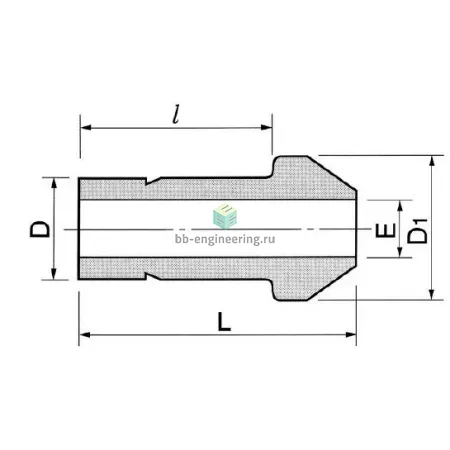

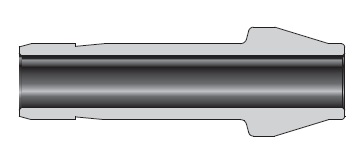

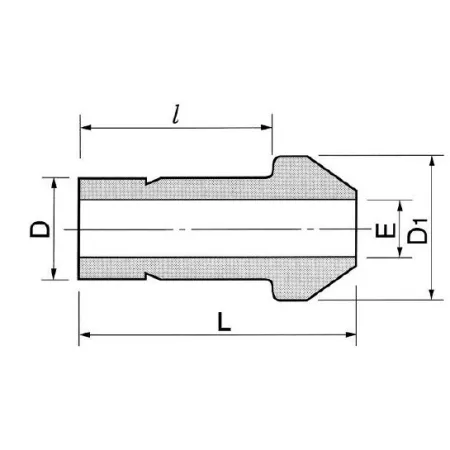

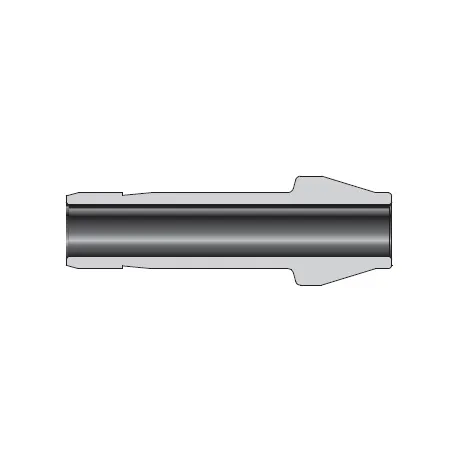

DCP-12M-S DK-Lok - Соединитель прямой втулочный обжимной 12 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный DCP-12M-S DK-Lok предназначен для герметичного соединения трубок Ø12 мм в технологических, измерительных и пробоотборных линиях (жидкости, газы, вакуум). Конструкция реализует обжим трубки с помощью двух обжимных колец и гайки: при затяжке гайки передняя и задняя втулки деформируют поверхность трубки, обеспечивая металло-металлическое уплотнение без применения резьбовых уплотнителей. Фитинг рассчитан на эксплуатацию в системах, где необходима компактность и высокая надежность при рабочих давлениях, типично до 400–600 бар в зависимости от толщины стенки трубки, и широком температурном диапазоне.

Ключевые особенности конструкции

Корпус и элементы изготовления — сталь нержавеющая AISI 316, стойкая к коррозии агрессивных сред; материал обобщённо — нержавеющая сталь. Обе стороны исполнения — 12 мм (втулка), форма — соединитель прямой втулочный. Уплотнение резьбы отсутствует; герметичность обеспечивает двойной обжим. Применимо для измерительных, гидравлических и технологических сред; ориентировочный температурный диапазон эксплуатации: от −60°C до +200°C для стандартных условий, при полностью металлическом уплотнении — до ≈+450°C. Рабочее давление зависит от трубки (диаметр/толщина стенки) и режима — ориентир 400–600 бар для типичных 12 мм трубок.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную, отструганную и фасонную кромку трубки без заусенцев; вставлять трубку до совпадения упора во втулке. Затягивать по этапу: сначала до упора вручную, затем ключом согласно таблице крутящих моментов производителя (ориентировочно 1 оборот после ручной затяжки для первого соединения); избегать перетяжки — это приводит к деформации и потере герметичности. Рекомендуемая толщина стенки трубки 1,0–2,5 мм (оптимально 1,5–2,0 мм при высоком давлении). При вибрации — использовать опоры/хомуты, при контакте с другими металлами — компенсировать гальваническую коррозию. После монтажа проводить пробное гидравлическое или герметичное испытание и регулярную проверку уплотнений.
