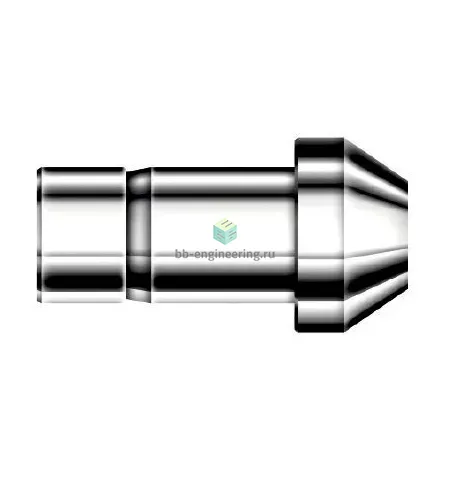

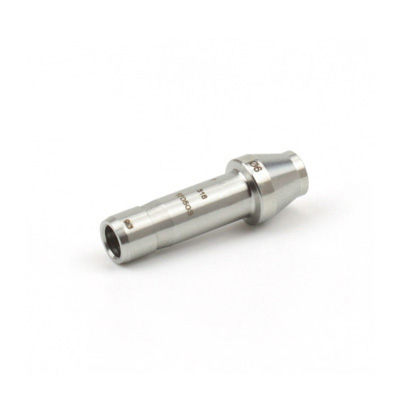

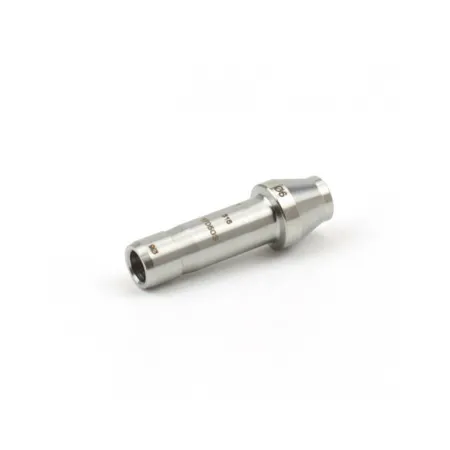

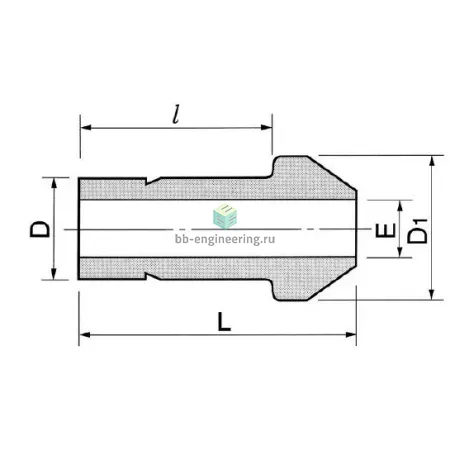

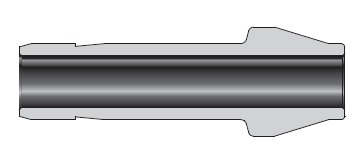

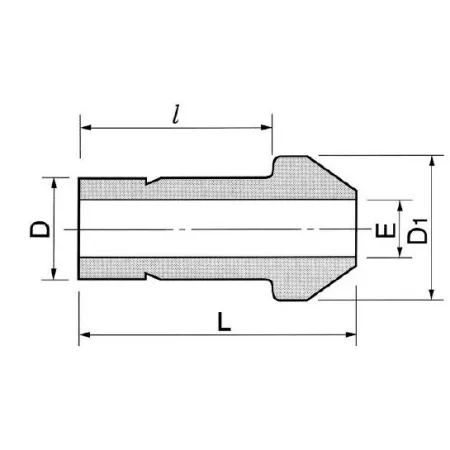

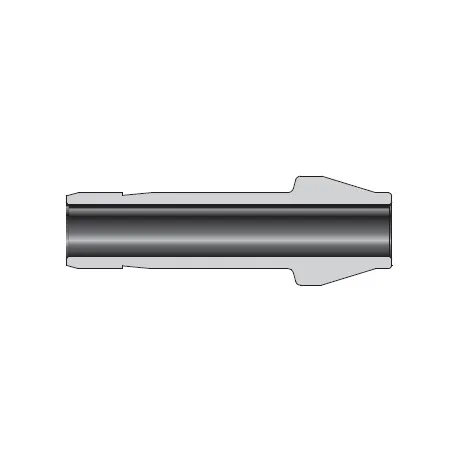

DCP-15M-S DK-Lok - Соединитель прямой втулочный обжимной 15 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной 15 мм предназначен для герметичного соединения тонкостенных и стандартных трубок диаметром 15 мм в системах приборного и технологического трубопровода. Работа основывается на механическом обжиме двух обжимных колец (фасонных втулок) и гайки: при затяжке кольца деформируют трубку, создавая уплотнение и удержание без применения уплотнительных материалов на резьбе. Конструкция обеспечивает надёжное соединение для газа и жидкости в узлах измерения, отбора проб и транспортировки рабочих сред при типичных рабочих давлениях порядка 300–400 бар (в зависимости от материала и толщины трубки) и температурах эксплуатации ориентировочно от −50 до +200 °C.

Ключевые особенности конструкции

Корпус и фасонные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, соединение втулочное на обоих каналах (15 мм/15 мм). Резьлового уплотнения нет — уплотнение обеспечивают деформируемые кольца, что расширяет температурный диапазон и снижает риск разрушения уплотников. Применим в средах: сжатый воздух, вода, нефтепродукты, технологические и химические среды при соблюдении совместимости с AISI 316 и трубкой 15 мм.

Экспертные рекомендации по применению

Подбирайте трубку с гарантированной наружным диаметром 15 мм и рекомендуемой толщиной стенки для требуемого давления. Перед монтажом очистите и обрежьте трубку под прямым углом, удалите задиры, отметьте глубину посадки втулки. Затягивайте гайку в соответствии с инструкцией производителя (после предварительной ручной посадки — указанное число оборотов ключом) и выполняйте гидростатический тест при 1,5×рабочего давления. Избегайте многократной перетяжки и боковых нагрузок на соединение; при демонтаже заменяйте обжимные кольца при повторной сборке.
