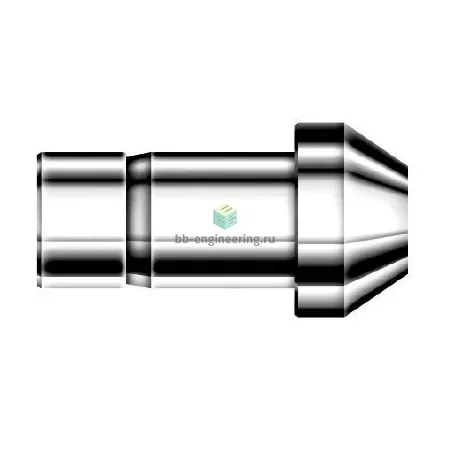

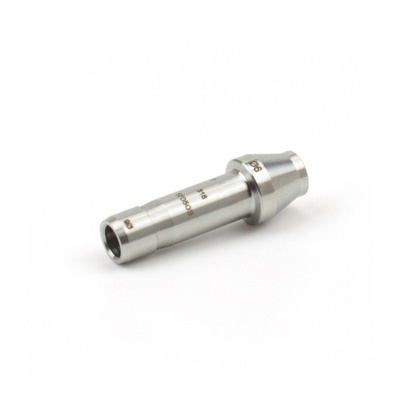

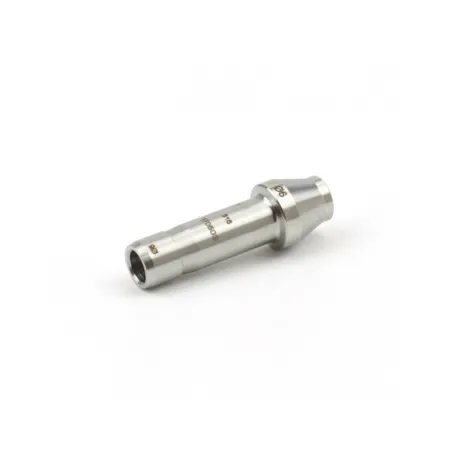

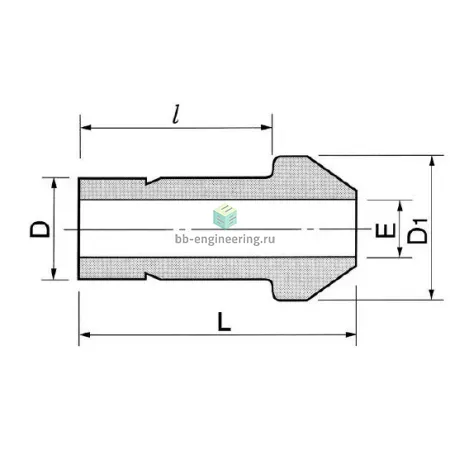

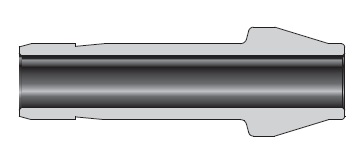

DCP-16-S DK-Lok - Соединитель прямой втулочный обжимной 1", нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной 1″ предназначен для герметичного соединения трубных линий в технологических системах передачи жидкостей и газов (водород, азот, сжатый воздух, масла, технологические и химические среды). Схема работы — двухклапанная обжимная система: трубка вводится в корпус и фиксируется двумя обжимными кольцами (втулками) и гайкой, при затяжке формируется металлометаллическое уплотнение без применения резиновых прокладок. Номинальный диаметр подключения — 1″ (≈25,4 мм), обеспечивает надежный контакт трубки и передачу усилия без прихвата посадочных поверхностей.

Ключевые особенности конструкции

Корпус и втулки изготовлены из нержавеющей стали (материал корпуса AISI 316), общая группа — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — двухконтурная обжимная конструкция с гайкой и двумя обжимными кольцами, тип уплотнения резьбы отсутствует (металлометаллическое уплотнение). Рабочие среды — жидкости и газы, включая агрессивные технологические среды; типичное практическое рабочее давление при корректной сборке находится в пределах до ~690 бар (10 000 psi) в зависимости от толщины стенки трубки и условий, температурный диапазон металл‑в‑металл ориентировочно от −196 °C до +400 °C (ограничения зависят от среды и дополнительных уплотнений).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и отсутствие заусенцев на трубке, соблюдать глубину посадки и использовать рекомендованный момент затяжки (сверяться с паспортом производителя для 1″). Не допускается многократный повторный монтаж обжимных втулок — при демонтировании рекомендуют заменять втулки. При вибронагрузках применять дополнительные опоры и контроль натяжения; для агрессивных сред проверять совместимость AISI 316 и состава среды. При проектировании ориентироваться на паспортные характеристики давления и температуры и согласовывать запас прочности для пиковых режимов.
