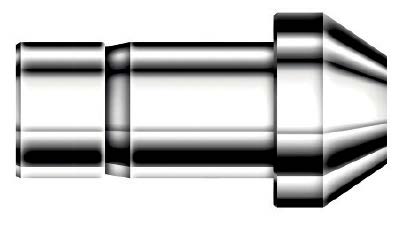

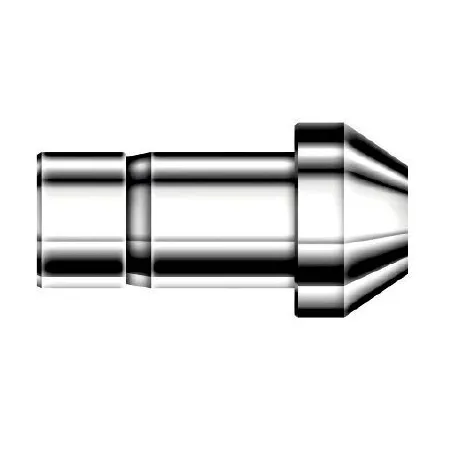

DCP-25M-S DK-Lok - Соединитель прямой втулочный обжимной 25 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный DCP-25M-S DK-Lok предназначен для герметичного соединения трубок диаметром 25 мм в технологических магистралях: гидравлика, холодильные контуры, паровые и газовые линии, нефтехимические и пищевые установки. Принцип работы — механическое обжатие трубки двумя коническими обжимными кольцами (двухфланцевая система) и гайкой, образующее металл‑в‑металл уплотнение вдоль втулки. Отсутствие резьбового уплотнителя в конструкции (тип уплотнения: —) снижает зависимость от уплотняющих материалов и обеспечивает повторяемую герметичность при корректной сборке.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (материал корпуса AISI 316), общая группа материала — сталь нержавеющая, что обеспечивает высокую коррозионную стойкость в агрессивных средах. Подключение: 25 мм на обоих каналах (втулка/втулка). Двухкольцевая конструкция повышает устойчивость к вибрациям и осевым нагрузкам, подходит для трубок из нержавеющей или углеродистой стали. Типичные эксплуатационные ориентиры для фитингов этого класса: рабочее давление в практике до 200–250 бар и рабочие температуры в диапазоне примерно от −50 °C до +350 °C в зависимости от среды и уплотняемых материалов; точные величины уточняйте по техническому листу производителя.

Экспертные рекомендации по применению

При подборе согласуйте материал трубки с AISI 316 корпуса; для 25 мм используйте штатные втулки DK‑Lok. Подготовка трубки: ровная резка, снятие заусенцев, контроль глубины захода во втулку. Затяжку гайки выполняйте по рекомендованным моментам производителя или до срабатывания динамометра; избегайте «перетяжки», ведущей к деформации трубки и потере герметичности. После монтажа — гидростатическая опрессовка на 1,3–1,5× рабочее давление и проверка на течь. Не эксплуатировать при значительных изгибных нагрузках и ударных нагрузках без дополнительной опоры.
