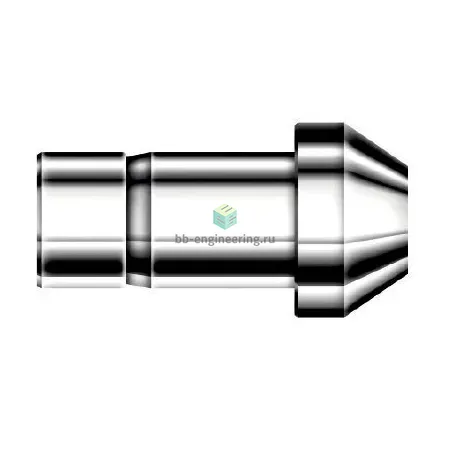

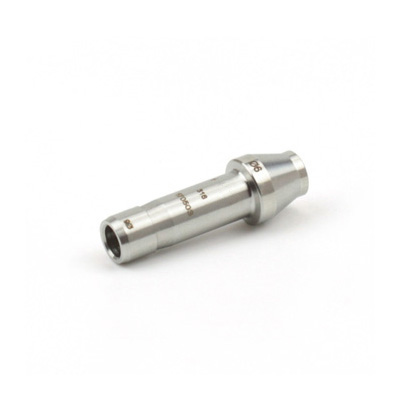

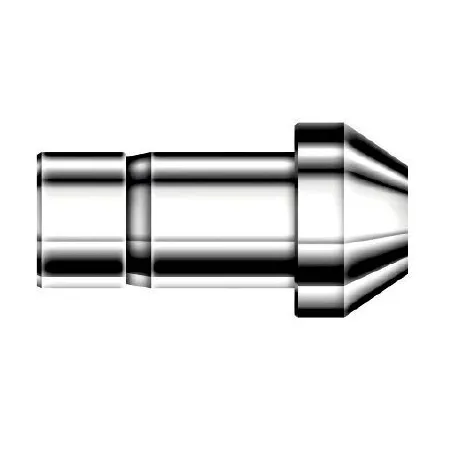

DCP-28M-S DK-Lok - Соединитель прямой втулочный обжимной 28 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной 28 мм предназначен для герметичного соединения трубчатых линий измерительных и технологических систем (инструментальные линии, гидравлика низкого и среднего давления, паровые и газовые сети). Принцип работы — механическое уплотнение трубы с помощью двух обжимных колец (фронтальная и тыльная втулки) и контргайки: при завинчивании гайки втулки деформируются и формируют плотный упор и торцевое/наклонное металлометаллическое уплотнение на трубах Ø28 мм, обеспечивая сопротивляемость вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

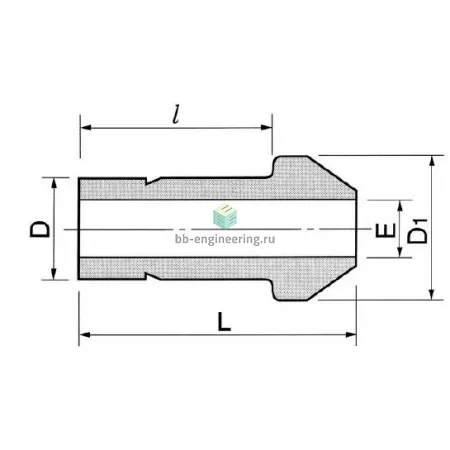

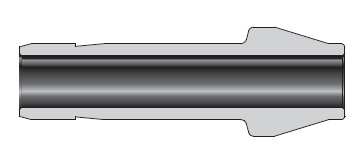

Корпус и втулки изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Форма — прямой соединитель втулочный для труб Ø28 мм (обе стороны втулки 28 мм). Конструкция — двухколечный обжим с гайкой, без резьбовых уплотнений (герметизация достигается обжатием). Рабочие среды: вода, масла, инертные и технические газы, пар при умеренных параметрах. Типичные рабочие диапазоны при корректном выборе стенки трубы и монтаже: давление до ~25 MPa (250 бар) в зависимости от толщины и класса трубы; температурный диапазон от крита низких температур (криогенные применения возможны при использовании подходящих труб) до +350…+400 °C для AISI 316 при отсутствии уплотнителей из полимеров.

Экспертные рекомендации по применению

Подбирайте соединитель под наружный диаметр трубы 28 мм и расчётную толщину стенки; используйте трубы из нержавеющей стали для сохранения коррозионной совместимости. Перед монтажом обрежьте и фаскуйте трубу перпендикулярно, удалите заусенцы; вставьте втулки в указанной последовательности и предварительно затяните вручную, затем добивайтесь обжима по рекомендациям производителя (обычно 1–1,25 оборота после касания, либо по таблице моментов для конкретного размера). Не применять пасты или уплотнители на уплотняемые поверхности; контролировать момент затяжки и избегать перекоса, вибраций при эксплуатации; при пульсационных нагрузках и высоких температурах проводить периодический визуальный и неразрушающий контроль. При сомнениях сверяйтесь с технической документацией DK‑Lok и выбирайте трубы и винты в соответствии с допустимыми давлением и температурой.
