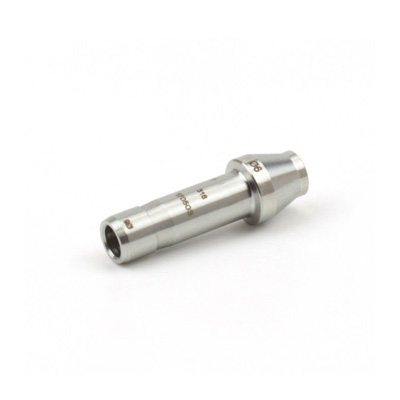

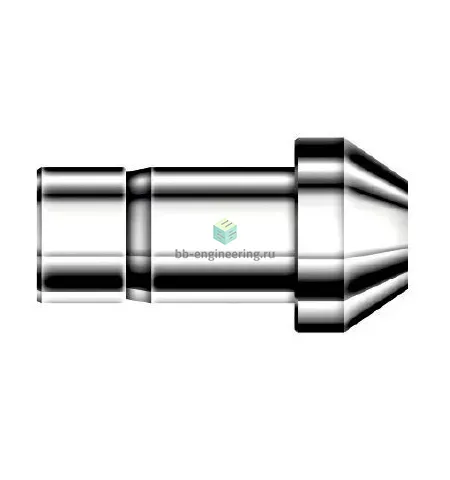

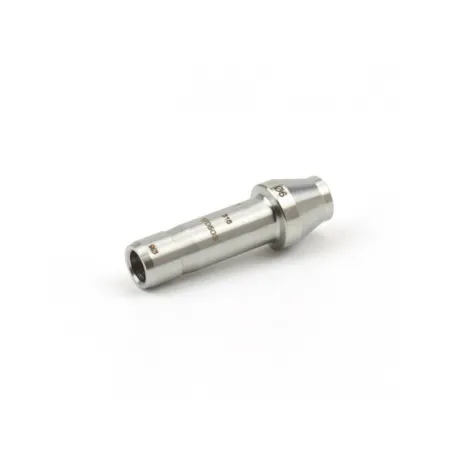

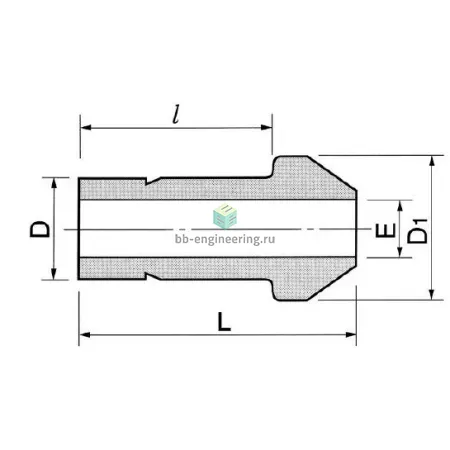

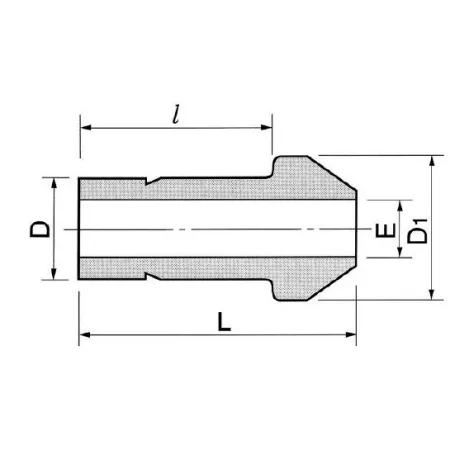

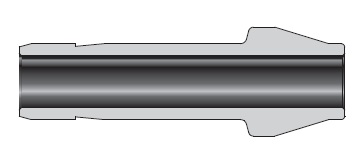

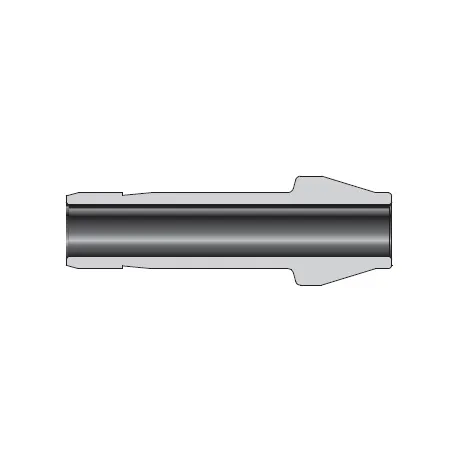

DCP-38M-S - Соединитель прямой втулочный обжимной 38 мм, нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель для труб диаметром 38 мм (DCP-38M-S DK-Lok) предназначен для герметичного соединения двух участков трубопровода в системах измерения, гидравлики и технологических магистралей. Соединение реализуется по принципу двух‑кольцевого обжима: гайка затягивает две обжимные втулки (фёррула), которые деформируют трубку и создают металлическое уплотнение без применения мягких прокладок (тип уплотнения резьбы — отсутствует). Каналы 1 и 2 — по 38 мм (втулка), корпус и детали изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах.

Ключевые особенности конструкции

Конструктивно изделие — двухфёррульный обжимной фитинг с гайкой и втулками под трубку Ø 38 мм. Материал корпуса и фёррул — нержавеющая сталь AISI 316, общая материализация — сталь нержавеющая; отсутствуют резиновые уплотнения, поэтому рабочая температура определяется металлом и средой. Ориентировочный рабочий диапазон при штатных стенках труб: давление до 200–350 бар (в зависимости от толщины стенки и условий), температура от криогенных значений до ~+350…+400 °C при корректной эксплуатации. Применим для жидкостей, газов, паров и агрессивных сред, требующих коррозионно‑устойчивых решений.

Экспертные рекомендации по применению

Подбирайте фитинг строго под наружный диаметр и толщину стенки трубки Ø 38 мм; применяйте трубки с рекомендованной твердостью и без заусенцев. При монтаже — отрезать и обрабатать торец, завести трубку до упора в корпус, затянуть гайку по рекомендациям производителя (чресконтроль момента/оборотов) и выполнить опрессовку. Не использовать фёррулы многократно после демонтажа; избегать перекоса и чрезмерного изгиба у места обжима; при пульсациях давления, вибрации или термических циклах предусмотреть опоры и компенсаторы. При критичных режимах согласовывать рабочие параметры с таблицами давлений DK‑Lok и выполнять испытание под давлением.
