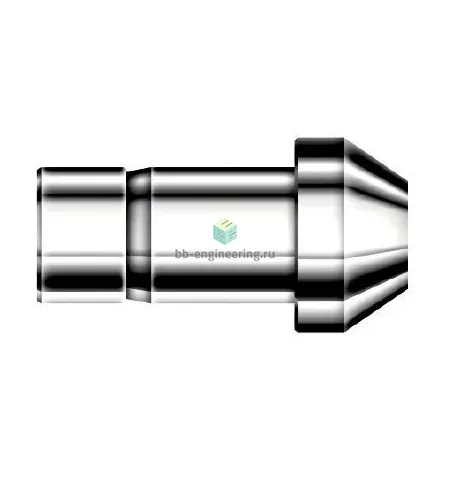

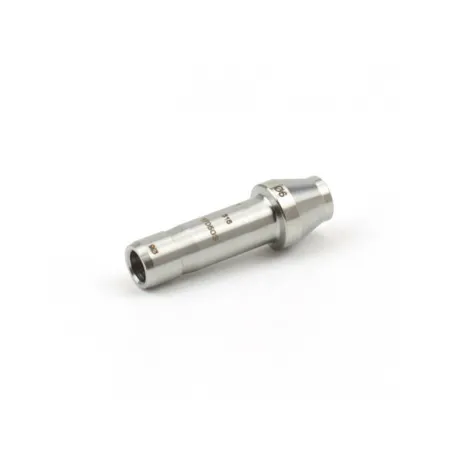

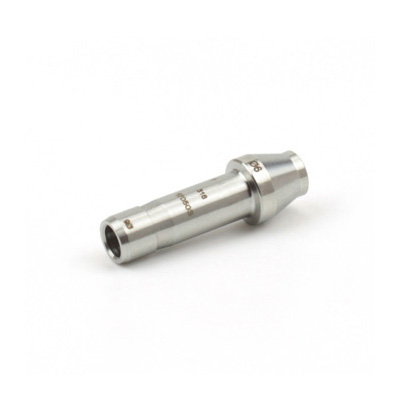

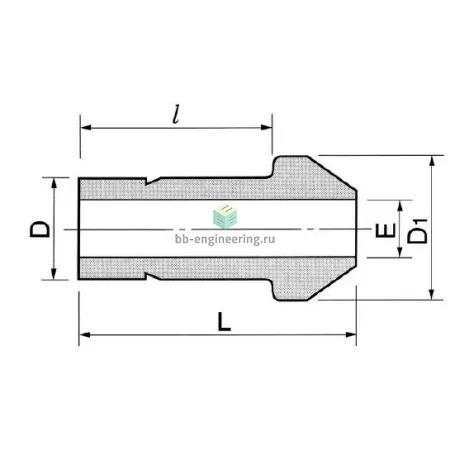

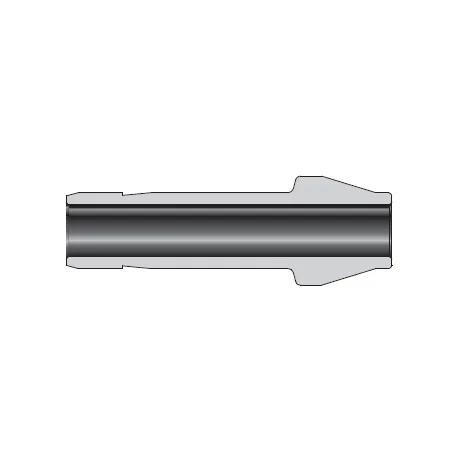

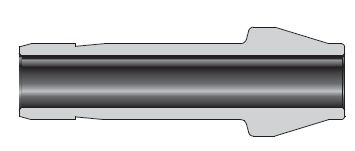

DCP-3M-S DK-Lok - Соединитель прямой втулочный обжимной 3 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубки Ø3 мм предназначен для соединения участков трубопроводов в системах аналитики, управления и малых гидросхемах. Конструктивно реализован как двухфerrуловый обжимной фитинг: при затяжке гайки обе втулки (фerrулы) последовательно врезаются в наружную поверхность трубки, обеспечивая герметичное металлическое уплотнение без применения герметиков. Решает задачи передачи жидкостей и газов под высоким давлением в системах КИПиА, минимизирует утечки и обеспечивает быструю разборку для обслуживания.

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали (материал корпуса AISI 316) обеспечивают коррозионную стойкость и совместимость с водой, паром, нефте- и химпродуктами, инертными и криогенными газами. Подключение: 3 мм (втулка) на обоих каналах. Уплотнение реализовано металлическими обжимными кольцами; резьловых уплотнений не требуется. Типичные рабочие параметры зависят от трубки и условий: давление в диапазоне порядка 200–690 бар (в зависимости от толщины стенки трубки и режима), рабочая температура примерно от −60 °C до +200 °C при металлическом уплотнении.

Экспертные рекомендации по применению

Перед монтажом обеспечить точную обрезку и снятие фаски на трубке Ø3 мм, удалить заусенцы. Затягивать: сначала завернуть гайку вручную до упора, затем доворот ключом примерно 1–1,25 оборота (в зависимости от толщины стенки) — избегать перетяжки, чтобы не деформировать ferrулы. Для вибронагруженных линий применять опоры и компенсаторы; при циклических нагрузках контролировать момент затяжки и при необходимости заменять ferrулы при повторных сборках. Проверять совместимость среды с AISI 316 и соблюдать требования безопасности при давлении и температуре.
