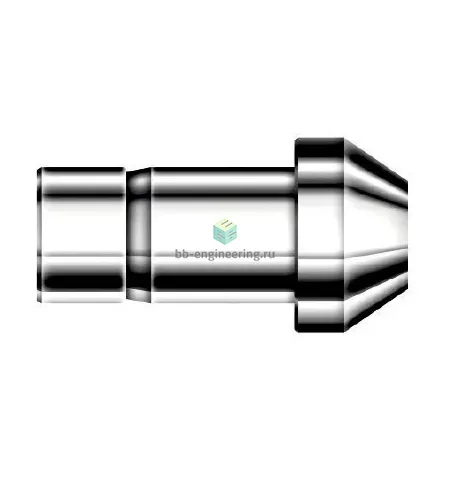

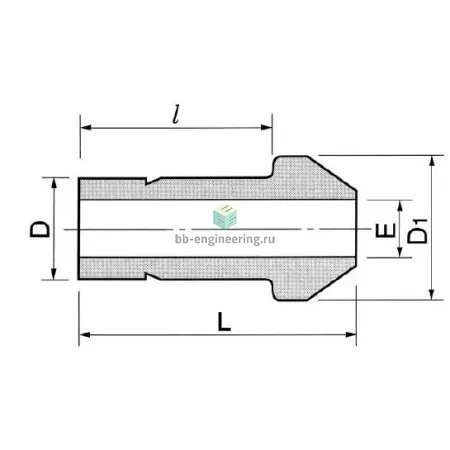

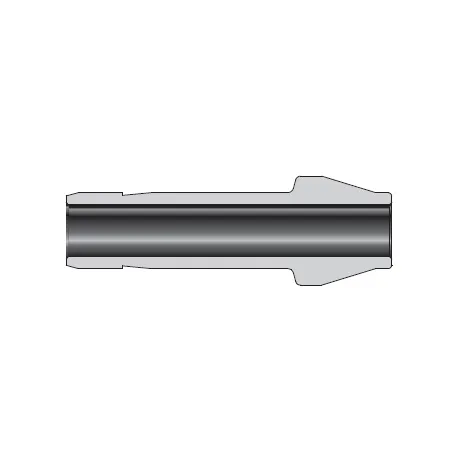

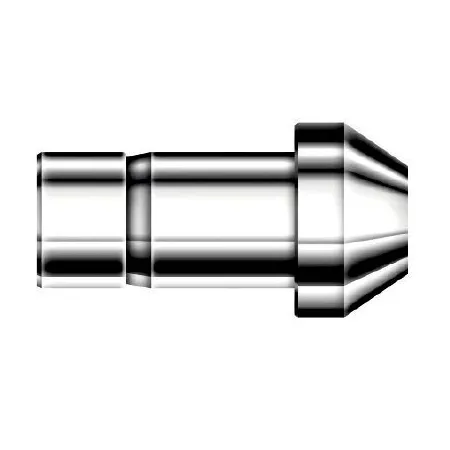

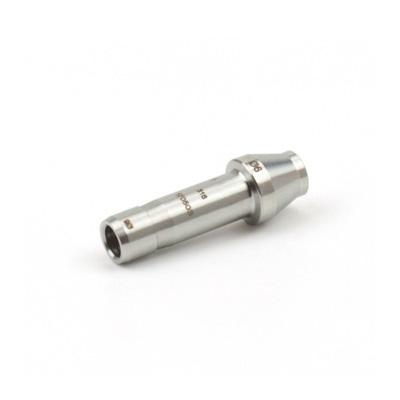

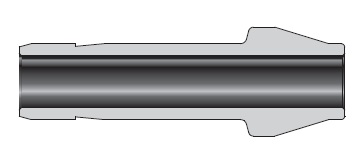

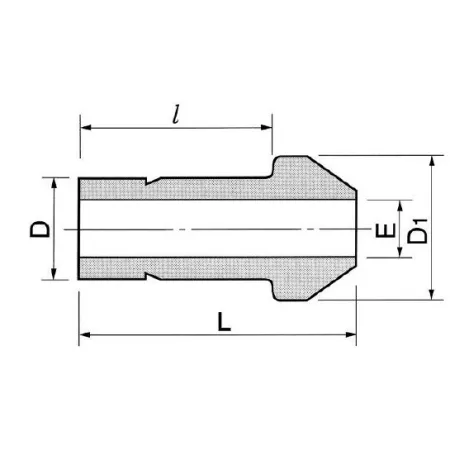

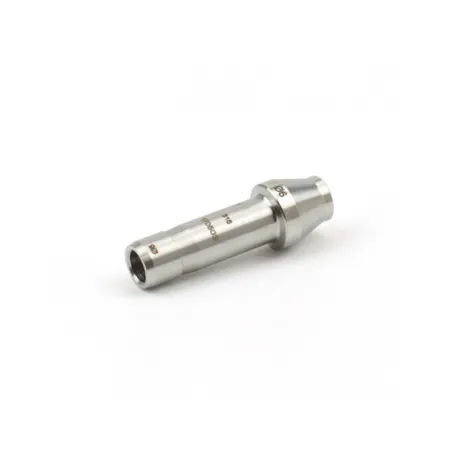

DCP-4M-S DK-Lok - Соединитель прямой втулочный обжимной 4 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной предназначен для герметичного присоединения линий малых диаметров (4 мм) в системах промышленной автоматики, аналитической техники и газовых магистралей. Работает по схеме двухобжимного фитинга: при затягивании гайки две обжимные втулки (феррулы) фиксируют и центрируют трубку, обеспечивая металл-металл уплотнение в посадочной поверхности без применения резьбовых уплотнений. Конструкция рассчитана на работу с инертными и агрессивными средами (жидкости и газы) в трубопроводах Ø4 мм; рабочее давление типично до 413 бар (6000 psi) в зависимости от материала трубки и толщины стенки.

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с нефтехимией, водными растворами и агрессивными газами. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; тип уплотнения резьбы отсутствует (металл-металл через феррулы). Рекомендуемая температура эксплуатации для металл-металл соединения составляет примерно от −60 °C до +200 °C, конечные пределы зависят от применяемых материалов трубки и среды. Подходит для аналитических линий, импульсных каналов КИПиА и гидравлических систем малого диаметра.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие рисок на трубке Ø4 мм, отрез выполнить перпендикулярно и снять фаску. Затяжка: сначала завернуть гайку вручную до упора, затем дополнительный поворот ключом 1–1,5 оборота; ориентируйтесь на рекомендации производителя и размер ключа. Не реиспользуйте деформированные феррулы, при повторном монтаже заменяйте комплект. После установки выполнить опрессовку/проверку на герметичность при рабочем давлении; избегайте ударных нагрузок и перегибов трубки в месте посадки.
