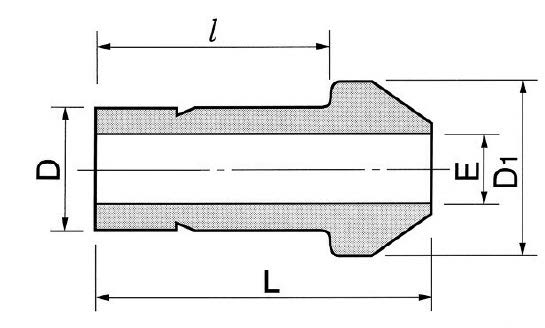

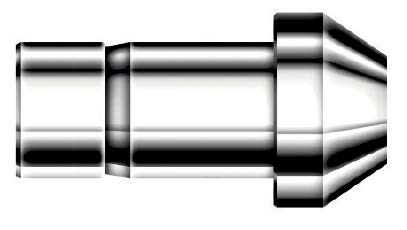

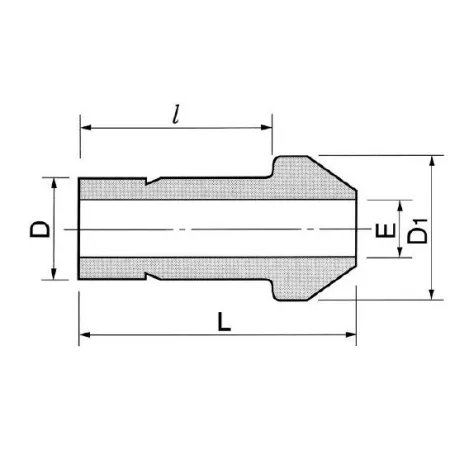

DCP-6-S DK-Lok - Соединитель прямой втулочный обжимной 3/8", нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной 3/8″ предназначен для герметичного соединения трубок в контрольно-измерительных, гидравлических и технологических магистралях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлоконтактное уплотнение и захват трубки: при затяжке гайки задняя и передняя втулки последовательно смещаются, формируя первичную уплотнительную линию и дополнительный захватный уступ. Такое решение эффективно противостоит вибрациям и пульсациям потока, допускает работу с газами и жидкостями, при условии соответствия материала и режимов. Соединение рассчитано на трубки 3/8″ (9,525 мм) и типично выдерживает рабочие давления порядка 6000 psi (≈413 бар) для данного размера в зависимости от стенки трубки и условий монтажа; расчетный температурный диапазон эксплуатации — ориентировочно от −60 °C до +250 °C для металл-металл уплотнения.

Ключевые особенности конструкции

Корпус и втулки изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами (включая минеральные масла, хладагенты, технологические газы и пар при допустимых температурах). Тип уплотнения — металл‑по‑металлу (резьвых уплотнений нет), что исключает применение дополнительных уплотнителей и расширяет температурный интервал. Двойная втулочная схема повышает стойкость к осевому смещению и утечкам при сменных нагрузках. Применяйте трубки 3/8″ с рекомендованной толщиной стенки согласно проектной документации для достижения указанных рабочих давлений.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой аккуратно отрезанный и обезструганный торец трубки; вставить трубку до упора, затянуть гайку до контактирования втулок, затем затянуть дополнительно контролируемым моментом (обычно 1–1,5 оборота ключом — уточнить по рабочей инструкции проекта или паспорту производителя). Не допускайте перекоса и чрезмерного перетягивания — это может деформировать втулки и снизить герметичность; при демонтаже заменяйте втулки в критичных системах. Выполняйте гидравлическое испытание на рабочее давление после монтажа и проверяйте химическую совместимость среды с AISI 316 при высоких температурах.
