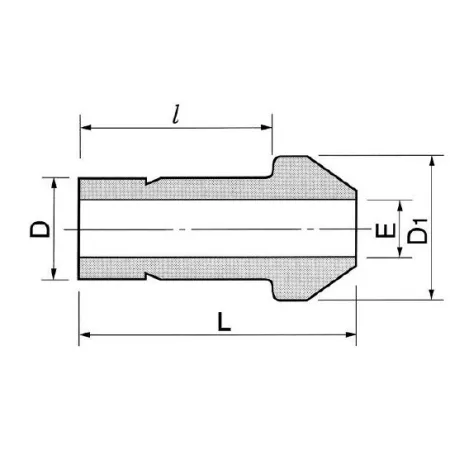

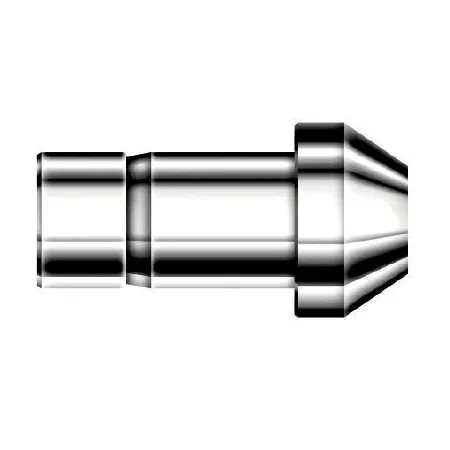

DCP-6M-S DK-Lok - Соединитель прямой втулочный обжимной 6 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный DCP-6M-S DK-Lok предназначен для герметичного соединения трубок Ø 6 мм в системах приборного и технологического учета, гидравлики и пневматики. Конструкция с двумя обжимными кольцами (передней и задней втулкой) и гайкой обеспечивает металлическое уплотнение трубки без применения уплотнений резьбы; герметизация достигается пластической деформацией втулок вокруг трубы при затяжке гайки. Изделие решает задачу быстрого и надёжного соединения линий измерения и отбора проб в агрессивных средах, где требуется коррозионная стойкость и высокая плотность соединения.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, обеспечивающей устойчивость к коррозии и совместимость с большинством технологических сред (вода, нефть, духовные и нейтральные химические растворы, инертные газы). Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой, форма — соединитель прямой втулочный, подключения: обе стороны под втулку Ø 6 мм. Тип уплотнения резьбы отсутствует (металлическое уплотнение витков не применяется). Типичные эксплуатационные параметры (в зависимости от материала трубы и условий) — рабочее давление до ≈413 бар (6000 psi) и температурный диапазон примерно от −60 °C до +200 °C; точные границы зависят от толщины стенки трубки и рабочей среды.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую ровную торцевую поверхность и снятие фаски трубки, удалите заусенцы и загрязнения. Сборка: завести трубу в корпус до упора, вручную затянуть гайку, затем повернуть ключом согласно регламенту производителя (обычно 1–1,25 оборота после посадки втулки); избегайте избыточной затяжки. Не используйте повторно деформированные втулки — для повторного монтажа применяйте новый комплект. При вибрации и термоупругих деформациях рекомендуется применять опоры и хомуты вблизи соединения. Обязательно провести испытание на пробное давление и контроль герметичности при проектном давлении и рабочей среде.
