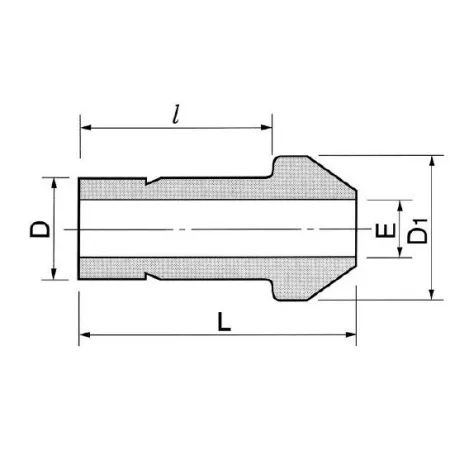

DCP-8-S DK-Lok - Соединитель прямой втулочный обжимной 1/2", нерж.

Назначение и принцип работы

Прямой втулочный соединитель обжимного типа 1/2″ предназначен для формирования герметичных соединений трубок в технологических контурах измерения, пробопроводах, гидравлике и газовых системах. Работает по принципу двухобжимного уплотнения: при затяжке гайки втулка и стопорная втулка (две обжимные кольца) фиксируют и деформируют тонкостенную трубку, создавая металло-металлическое уплотнение без применения уплотнительных материалов. Конструкция рассчитана на трубу номинального подключения 1/2″ (втулка — канал 1 и канал 2), обеспечивает повторяемую герметичность при высоких давлениях и при широком температурном диапазоне.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, масла, химические среды и инертные газы). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (двухфильцевая система), обеспечивает надёжное металло-металлическое уплотнение без эластомерных уплотнений. Рекомендуемый температурный интервал эксплуатации для металлического уплотнения обычно охватывает широкий диапазон (от криогенных условий до высоких температур, ориентировочно от −196 °C до +400 °C в зависимости от среды и трубки); рабочее давление определяется материалом трубки и толщиной стенки, в типичных промышленных применениях достигает сотен бар при корректно подобранной трубке и монтаже.

Экспертные рекомендации по применению

Подбирайте соединитель под точный наружный диаметр и толщину стенки трубки 1/2″; перед установкой обрезать торец под прямым углом, удалить задиры и обеспечить глубину захода трубки до упора. При монтаже затягивайте гайку по инструкции: довести до упора вручную, затем повернуть моментно ключом (стандартно порядка 1–1.25 оборота после упора — уточнить по паспорту трубопровода). Не используйте повторно деформированные обжимные кольца; при демонтаже заменяйте кольца и проверяйте состояние гайки. Избегайте сочетания с активными анодными материалами без изоляции (возможна гальваническая коррозия). Выполняйте контроль герметичности (пневмо/гидро испытание) после монтажа и периодическую ревизию в агрессивных средах.
