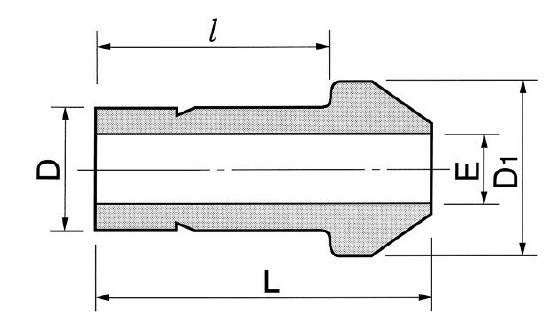

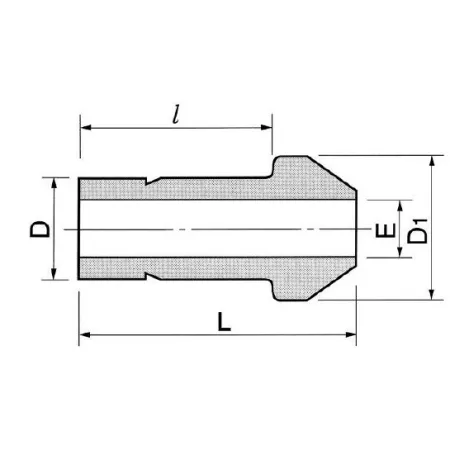

DCP-8M-S DK-Lok - Соединитель прямой втулочный обжимной 8 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный DCP-8M-S DK-Lok предназначен для герметичного соединения трубок Ø8 мм в системах технологической автоматики, КИПиА, гидравлики и пневматики. Принцип работы основан на обжиме трубки двумя обжимными кольцами (двухфerrуловая конструкция) и гайкой, что обеспечивает металл-металл уплотнение без применения уплотнительных материалов на резьбе. Конструкция рассчитана на монтаж в линиях измерения давления, передачи технологических сред и пробоотбора, где требуется высокая герметичность и повторяемость соединения.

Ключевые особенности конструкции

Корпус и втулки изготовлены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Подключение: 8 мм (втулка) с обеих сторон. Отсутствие резьбового уплотнения (Тип уплотнения резьбы: -) указывает на металлическое обжимное уплотнение, устойчивое к вибрациям и циклическим нагрузкам. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; эксплуатационно подходит для рабочих давлений в пределах сотен бар (зависит от толщины стенки трубки и условий) и температур от примерно −60 °C до +200 °C при стандартных эксплуатационных уплотнениях.

Экспертные рекомендации по применению

Подбирайте фитинг под реальный наружный диаметр и толщину стенки Ø8 мм, используйте рекомендованный инструмент для равномерного обжима двух обжимных колец. Перед сборкой очистите торцы трубки, соблюдайте последовательность затяжки по рекомендациям производителя (преднатяг — контрольный обжим). Избегайте чрезмерной деформации трубки и повторного использования кольцевых элементов после демонтажа. Для агрессивных сред и повышенных температур проверяйте компатибильность среды с AISI 316 и рассчитывайте допустимое рабочее давление по референсным таблицам DK‑Lok.
