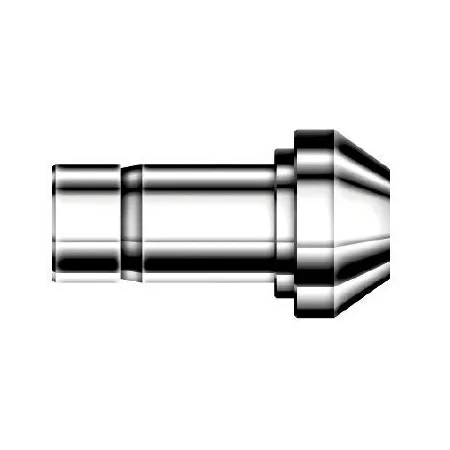

DCRP10M-8M-S DK-Lok - Соединитель прямой втулочный обжимной 10-8 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной предназначен для герметичного соединения трубок Ø10 мм и Ø8 мм в системах отбора проб, контрольно-измерительной арматуре и компактных трубопроводах технологического оборудования. Работает по принципу обжима двумя коническими обжимными кольцами и гайкой: при затяжке кольца смещаются и фиксируют трубку во втулках 10 мм и 8 мм, обеспечивая металлическое уплотнение без применения дополнительных уплотнителей резьбы.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, обжимные кольца и втулки — нержавеющая сталь; обобщённо материал — сталь нержавеющая. Конструкция — двойной обжим (две обжимные втулки + гайка), тип уплотнения резьбы отсутствует (уплотнение — за счёт обжима). Применяется для агрессивных и нейтральных сред (газы, жидкие химикаты, гидравлика, технологии КИПиА). Ориентировочные эксплуатационные диапазоны: рабочее давление зависит от диаметра и стенки трубки, типичных монтажных условий и производителя — как правило до сотен бар (проверять по данным трубки и документации DK‑Lok); температурный диапазон примерно −60 °C … +200 °C при металлическом уплотнении.

Экспертные рекомендации по применению

Подбирайте инструмент и трубку по рекомендованной толщине стенки для 10 мм и 8 мм; обрезайте ровно, удаляйте фаску и заусенцы. При монтаже затягивайте гайку сначала от руки, затем добирайте момент затяжки по заводской инструкции (обычно 1–1,5 оборота после посадочного усилия для двойного обжима), избегайте перетяжки. Проверяйте на герметичность с рабочим средством и малым давлением, контролируйте вибрацию и совместимость материалов. При сомнениях по давлению/температуре и типу трубки уточняйте паспорт DK‑Lok.
