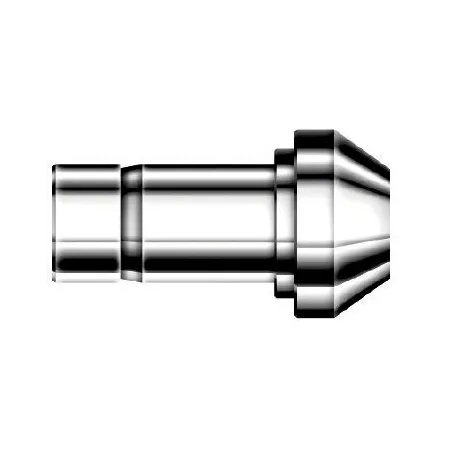

DCRP12-8-S DK-Lok - Соединитель прямой втулочный обжимной 3/4-1/2", нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной предназначен для герметичного соединения трубопроводов и трубок в системах КИПиА, гидравлики и технологических коммуникаций. Модель DCRP12-8-S DK‑Lok выполняет переход с 3/4″ (19,05 мм) на 1/2″ (12,70 мм) при помощи двух конусных обжимных колец (двухфланцевый принцип) и гайки: при завинчивании гайки кольца смещаются и формируют уплотнение «металл‑по‑металлу» на поверхности трубки без применения резьбовых уплотнений. Решает задачи уменьшения диаметра магистрали, подключения датчиков и участков измерений в агрессивных и криогенных средах.

Ключевые особенности конструкции

Корпус и обжимные элементы исполнены из нержавеющей стали AISI 316, общая категория материала — сталь нержавеющая; конструкция — две обжимные втулки и гайка, тип уплотнения резьбы отсутствует (уплотнение — обжим кольцами). Допускаемые рабочие среды: вода, масла, гидравлические жидкости, инертные и агрессивные химические среды, газообразные среды. Типичные эксплуатационные диапазоны (зависят от диаметра и толщины стенки трубки): рабочее давление до 420 bar (6000 psi) при соответствующей трубке и монтаже; температурный диапазон ориентировочно от −196 °C до +400 °C для металлокомплектующих. Резьбы и уплотнения рассчитаны на промышленную точность монтажа и проверку герметичности по давлению.

Экспертные рекомендации по применению

Подберите трубу по наружному диаметру (19,05→12,70 мм) и толщине стенки, соответствующей допустимому давлению; используйте рекомендованные заводом‑изготовителем усилия затяжки и динамометрический ключ. Обратите внимание на чистоту торца и перпендикулярность реза трубы, правильную последовательность вставки втулок и соблюдение глубины посадки. Избегайте повторных многократных перестановок одной и той же втулки; при вибрации используйте фиксацию или виброизоляторы. Обязательна проверка на протечки (газовый или гидростатический тест) после монтажа и периодический визуальный контроль в эксплуатации.
