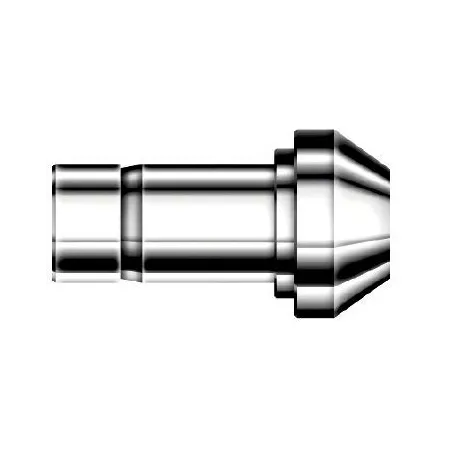

DCRP16M-12M-S DK-Lok - Соединитель прямой втулочный обжимной 16-12 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной DCRP16M-12M предназначен для герметичного соединения трубок ø16 мм и ø12 мм в системах технологической и приборной разводки (КИПиА, гидравлика, пневматика, аналитика). Работает по принципу двухободкового (двух обжимных колец) металлического уплотнения: при затяжке гайки втулки смещаются и образуют плотный конусный контакт с трубкой, обеспечивая металло-металлическое уплотнение без резиновых прокладок.

Ключевые особенности конструкции

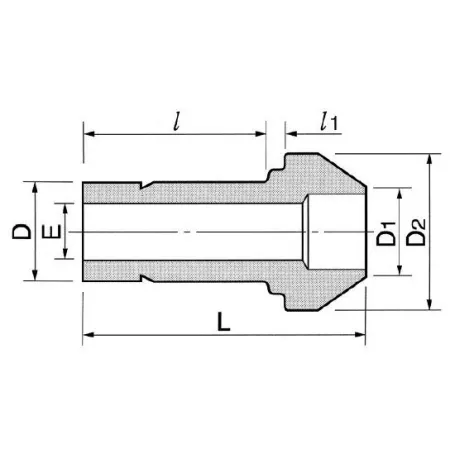

Корпус и все контактные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимная (две обжимные втулки + гайка), каналы: 16 мм (втулка) и 12 мм (втулка). Резьвового уплотнения не предусмотрено. Рабочая температура типично от −196 °C до +400 °C (в зависимости от трубки и среды); практические рабочие давления для систем приборного класса варьируются в широких пределах и зависят от толщины стенки трубки и условий монтажа (ориентировочно до сотен бар при правильной установке).

Экспертные рекомендации по применению

Подбирайте трубки с рекомендуемой толщиной стенки и материалом совместимым с AISI 316. Перед монтажом удалить фаску и задиры, обеспечить посадку до упора втулки. Затягивание — по таблице моментов производителя; при отсутствии данных: довести до усилия, исключающего смещение втулок (последовательная проверка герметичности под давлением). Избегать перекоса и многократного повторного использования обжимных колец. В экспертных системах контролируйте герметичность после прогрева/охлаждения на критичных режимах.
