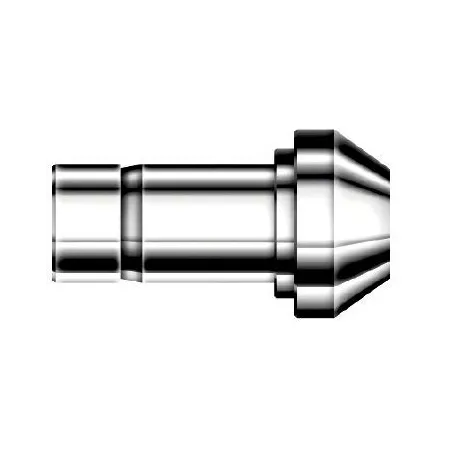

DCRP16M-6M-S DK-Lok - Соединитель прямой втулочный обжимной 16 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель с втулками предназначен для соединения трубок Ø16 мм и Ø6 мм в технологических линиях КИПиА, гидроприводах и газовых коммуникациях, где требуется разъёмное металлометаллическое уплотнение. Конструкция с двумя обжимными кольцами и гайкой формирует герметичную заготовку на внешней поверхности трубки: при затяжке гайки кольца последовательно деформируются и фиксируют трубку, обеспечивая прочное механическое сцепление и уплотнение без дополнительных уплотнителей.

Ключевые особенности конструкции

Корпус и втулки выполнены из нержавеющей стали AISI 316, устойчивой к коррозии и агрессивным средам. Двухкольцевая система обеспечивает надёжное металлометаллическое уплотнение для рабочей среды: вода, масла, гидравлические жидкости, нейтральные и большинство агрессивных газов и паров. Применяемые диаметры: канал 1 — 16 мм (втулка), канал 2 — 6 мм (втулка). Рабочее давление зависит от толщины стенки трубки и условий монтажа; типичные эксплуатационные значения — до 400 бар при корректной толщине стенки и установке. Температурный диапазон металлоконструкции ориентировочно от −196 °C до +450 °C, при использовании стандартного металлометаллического уплотнения.

Экспертные рекомендации по применению

При подборе учитывайте наружные диаметры и толщины стенок трубок для расчёта допустимого давления. Перед монтаже отрежьте трубку под прямым углом, удалите заусенцы, полностью вставьте до упора во втулку. Затяжку производите по моментам и очередности, указанным в таблице производителя; избегайте перетяжки — это приводит к повреждению втулок и потере герметичности. Не используйте повторно деформированные обжимные кольца; при демонтаже заменяйте втулки и гайку. После монтажа выполните опрессовку до 1,3–1,5 рабочего давления и контроль на герметичность.
