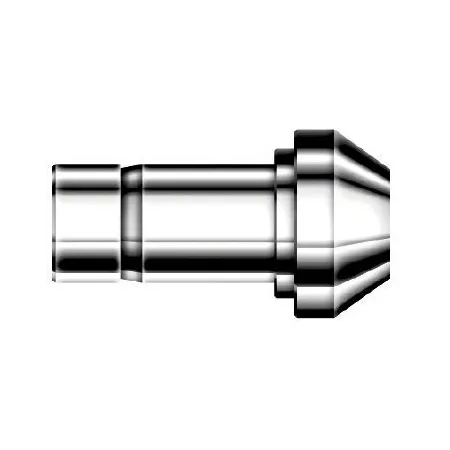

DCRP2-1-S DK-Lok - Соединитель прямой втулочный обжимной 1/8-1/16", нерж.

Назначение и принцип работы

Прямой втулочный соединитель DCRP2-1-S DK-Lok предназначен для жесткого соединения тонкостенных трубок Ø 1/8″ и Ø 1/16″ в технологических линиях давления, измерительных цепях и системах отбора проб. Конструкция обжимает трубку с помощью двух обжимных колец и гайки, обеспечивая металлическое уплотнение без применения резьбовых уплотнителей; герметизация достигается посредством концентричного деформирования втулок на торце трубки, что обеспечивает стабильность при пульсациях давления и вибрации.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь (AISI 316), стойкая к коррозии агрессивных сред и совместимая с маслом, газами, водными растворами и неконденсирующимися химикатами. Соединение — прямая втулка 1/8″ → 1/16″ (втулочные каналы). Конструкция с двумя обжимными кольцами обеспечивает металл‑металл уплотнение без эластомерных вставок, что расширяет рабочий диапазон температур (типично −60…+250 °C) и повышает долговечность. Рабочее давление зависит от материала трубки и условий, для данных размеров типично до ~400 бар (≈5800 psi) при правильном монтаже; при повышенной температуре допустимое давление снижается.

Экспертные рекомендации по применению

Подбирайте трубку строго по номиналам 1/8″ и 1/16″ и используйте AISI 316 или рекомендованные аналоги; торец трубки должен быть ровно отрезан и обеззаражен от заусенцев. Монтаж: затянуть гайку до упора от руки, затем повернуть на рекомендуемые 1¼–1½ оборота (стандартная практика для двухвтулочных фитингов) или руководствоваться моментами производителя. Избегайте повторных многократных перетяжек и применения паст/герметиков на торцевых поверхностях; контролируйте перекосы >1° и динамические удары, которые снижают ресурс уплотнения. Для работы в критических средах и при высоких давлениях согласуйте допуски и испытание на герметичность в натуре.
