DCRP32M-25M-S DK-Lok - Соединитель прямой втулочный обжимной 32-25 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный DCRP32M-25M-S DK-Lok предназначен для перехода и соединения трубок Ø32 мм → Ø25 мм в технологических и контрольно-измерительных системах. Работает по принципу обжима: гайка сдвигает два обжимных кольца (двухклещевой тип), втулки формируют герметичное металлическое соединение без использования уплотнений резьбы. Применяется в системах подачи воздуха, азота, воды, пара и агрессивных сред в химической и нефтегазовой промышленности.

Ключевые особенности конструкции

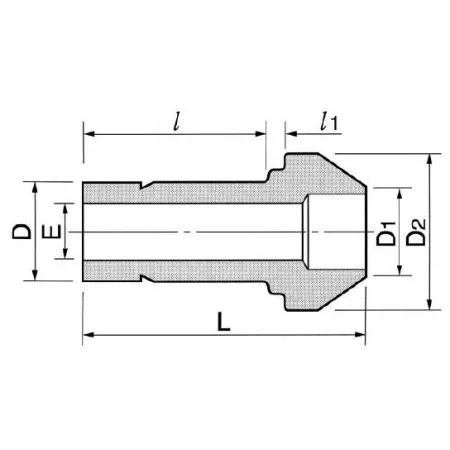

Корпус и втулки — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и суммарную химическую совместимость. Конструкция: две обжимные втулки и гайка для надежного металлического уплотнения; тип уплотнения резьбы отсутствует. Подключение: переход 32 мм (канал 1, втулка) → 25 мм (канал 2, втулка). Типичные рабочие диапазоны в стандартном исполнении: температура от −60 °C до +200 °C, ориентировочное рабочее давление до нескольких сотен бар в зависимости от толщины стенки трубки и режима; для точных значений используйте таблицы производителя.

Экспертные рекомендации по применению

Подбирайте соединитель под конкретную толщину стенки трубок и рабочее давление, сверяясь с таблицей моментов/оборотов затяжки DK‑Lok. Перед монтажом обеспечить ровный торец и отсутствие заусенцев, предварительная ручная затяжка до упора с последующим окончательным затягиванием по регламенту исключит протечки. Избегайте избыточных изгибных нагрузок и вибрации; при циклических температурах предусмотреть компенсацию удлинения. При испытаниях гидростатическая проверка и контроль на утечки обязательны.
