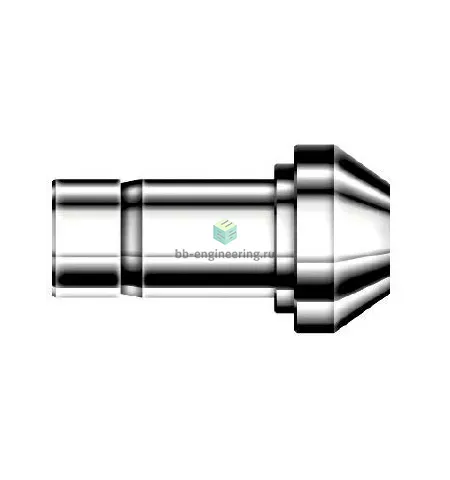

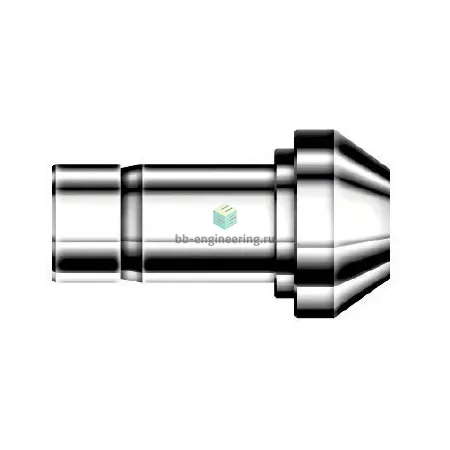

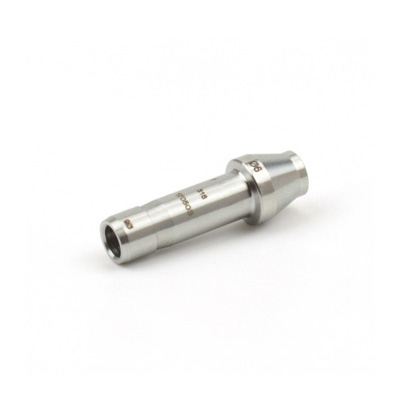

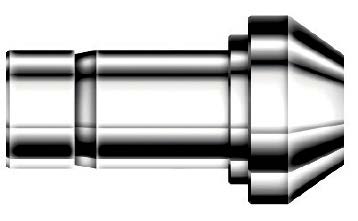

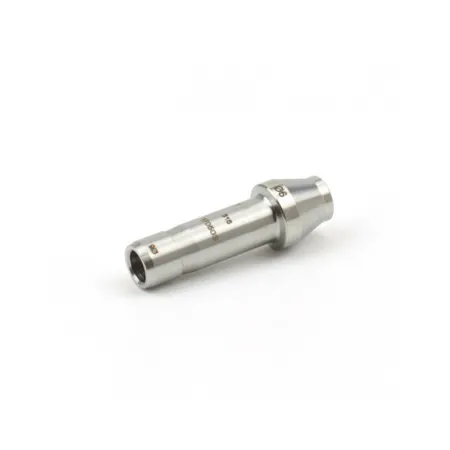

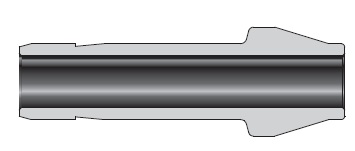

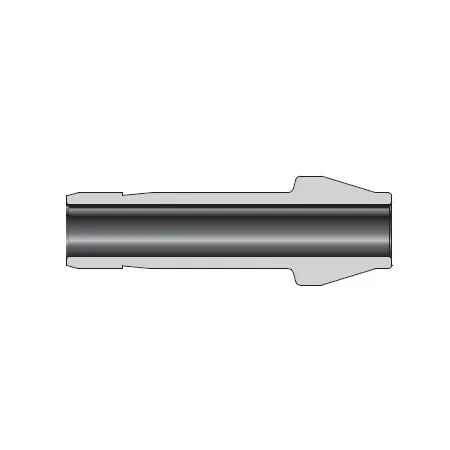

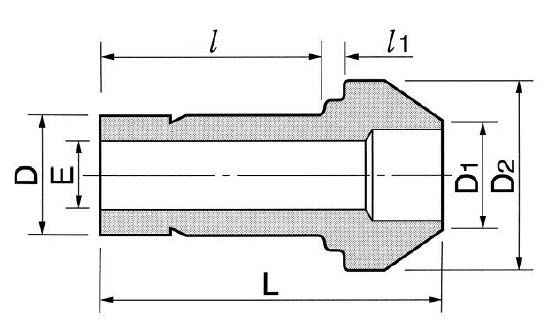

DCRP4-2-S DK-Lok - Соединитель прямой втулочный обжимной 1/4-1/8", нерж.

Назначение и принцип работы

Соединитель прямой втулочный предназначен для подвода и перенаправления технологических трубок в системах измерения и контроля, гидравлике и пневматике. Конструкция обеспечивает герметичное соединение трубок Ø 1/4″ (6,35 мм) и Ø 1/8″ (3,175 мм) методом обжима: две обжимные втулки (ferrule) и гайка при посадке формируют механико-уплотняющий контакт без применения уплотнения резьбы. Применяется в магистралях с рабочим давлением до 413 бар (6000 psi) в зависимости от диаметра и условий монтажа; стандартный температурный диапазон эксплуатации −60…+260 °C, при отсутствии полимерных уплотнений возможна работа при более высоких температурах.

Ключевые особенности конструкции

Корпус и компоненты выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с гидравлическими жидкостями, различными газами и технологическими средами. Тип конструкции — двухвтулочный обжим с гайкой (две ferrule + nut) гарантирует повторяемую герметичность и минимальные утечки. Отсутствие резьбового уплотнения (тип уплотнения резьбы: —) исключает необходимость паст и лент; уплотнение достигается механическим зажимом трубки. Рекомендуемая область применения — приборные линии, лабораторные и промышленные установки, где важна чистота и надежность соединений.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец и удаление заусенцев; вставить трубку до упора во втулку и затянуть гайку согласно заводским инструкциям/таблице моментов для размеров 1/8″–1/4″. Не допускайте перекоса и чрезмерной вибрации трубопровода — при необходимости применяйте поддерживающие хомуты. После первого давления рекомендована повторная проверка затяжки; при разборке осматривайте ferrule — при деформации заменяйте. Для кислородных и особо вредных сред соблюдайте требования очистки и совместимости материалов AISI 316.
