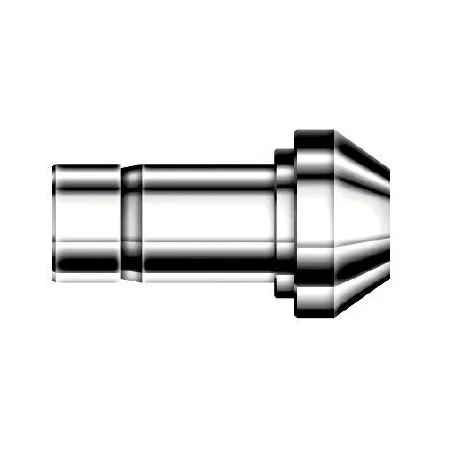

DCRP6-4-S DK-Lok - Соединитель прямой втулочный обжимной 3/8-1/4", нерж.

Назначение и принцип работы

Соединитель прямой втулочный DCRP6-4-S DK‑Lok предназначен для герметичного соединения трубок 3/8″ (втулка) — 1/4″ (втулка) в линиях приборного учета, аналитики, гидравлики и технологических системах с рабочими средами: сжатый воздух, азот, инертные газы, гидравлические и технологические жидкости. Работает по принципу обжимного соединения: две обжимные втулки (фереджи) и гайка при затяжке деформируют трубку и втулки, обеспечивая металлическое уплотнение без применения уплотняющих паст и лент.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — двухвтулочное (две обжимные кольца + гайка). Тип уплотнения резьбы отсутствует («-»), уплотнение достигается обжимом трубки. Типичные рабочие параметры для аналогичных двойных обжимных фитингов DK‑Lok: рабочее давление до ≈414 bar (6000 psi) в зависимости от диаметра и условий эксплуатации; температурный диапазон при металлическом уплотнении ~-196 °C … +450 °C. Применимо к трубкам соответствующих наружных диаметров 3/8″ и 1/4″, совместимо с типовыми гидравлическими и технологическими средами.

Экспертные рекомендации по применению

Перед монтажом обеспечить торцевую обрезку трубки перпендикулярно оси и удаление заусенцев; полностью вставить трубку до опорной поверхности корпуса. Затягивать гайку по рекомендациям производителя: до упора вручную, затем контрольная доводка (обычно ≈1–1,25 оборота) — уточнить для конкретного диаметра в таблице DK‑Lok. Избегать повторных многократных демонтажей без замены втулок; не использовать на сильно деформированных или мягких трубках. Выполнять гидростатическую или пневматическую проверку на герметичность после монтажа и учитывать совместимость рабочих сред с AISI 316 при повышенной температуре или агрессивных химикатах.
