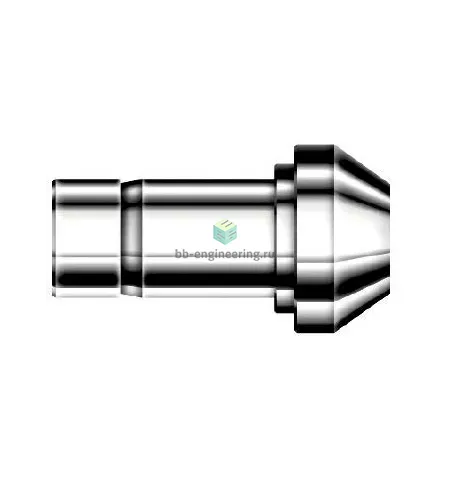

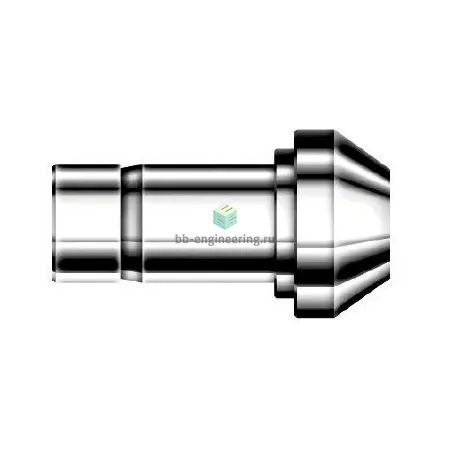

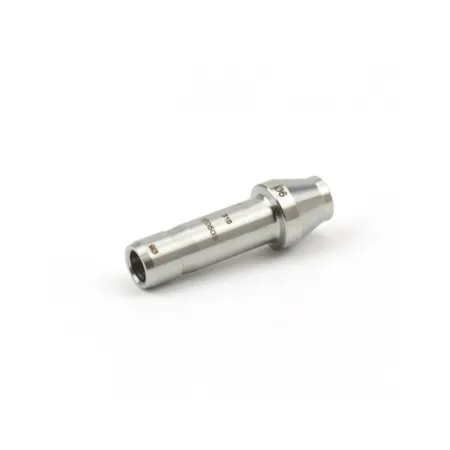

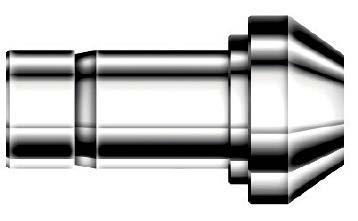

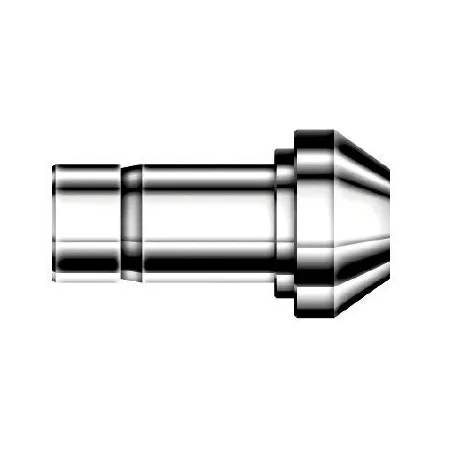

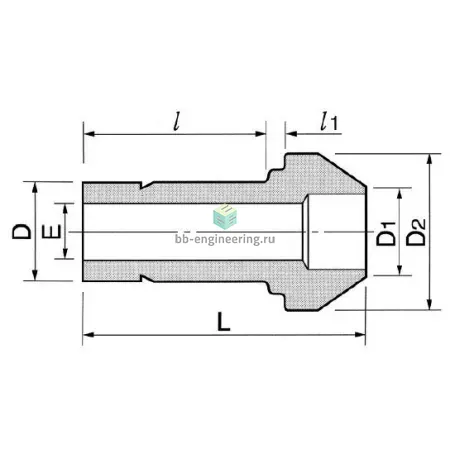

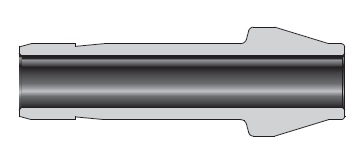

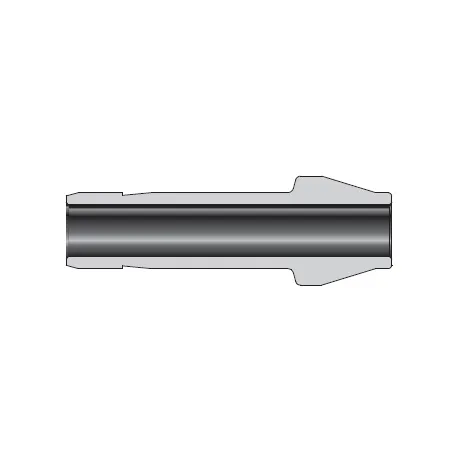

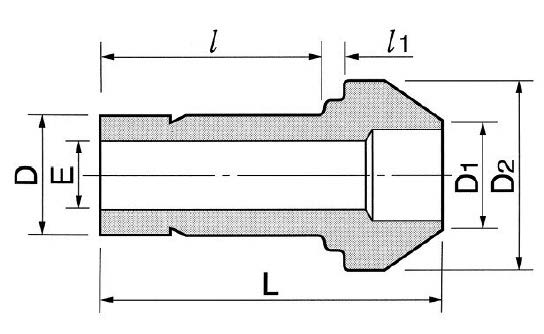

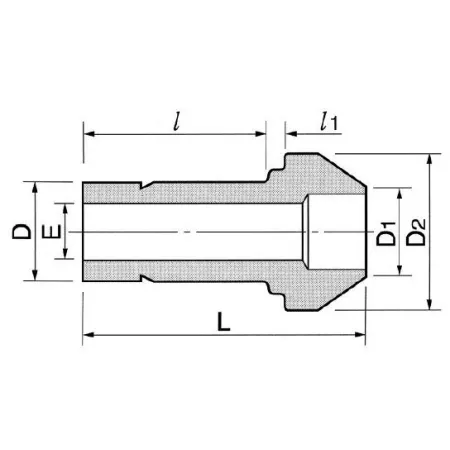

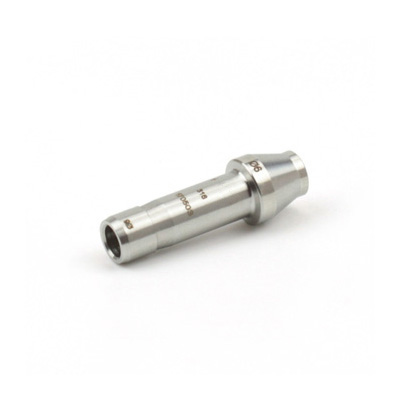

DCRP6M-3M-S DK-Lok - Соединитель прямой втулочный обжимной 6-3 мм, нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель предназначен для перехода и герметичного соединения трубок диаметром 6 мм → 3 мм в контрольно-измерительных и технологических линиях. Конструкция решает задачи подвода и отбора среды к датчикам, манометрам, пробоотборникам и малогабаритным гидросистемам. Герметизация достигается механическим обжатием двух обжимных колец (втулок) и гайки: при затяжке гайки задняя и передняя втулки деформируются и образуют металлоконтактовое уплотнение на трубке, резьбовое уплотнение не применяется.

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость для воды, гидравлических масел, инертных газов и многих агрессивных сред. Соединение рассчитано на трубы 6 мм (втулка, канал 1) и 3 мм (втулка, канал 2). Двухвтулочная система исключает необходимость дополнительных уплотнительных материалов; диапазон рабочих параметров зависит от толщины стенки трубки: ориентировочно рабочее давление для данного класса — до 400–600 бар при корректно подобранной трубке; температурный диапазон металлического уплотнения приблизительно от −196 °C до +450 °C. Резьбовое герметизирование не предусмотрено.

Экспертные рекомендации по применению

Подбирайте трубки по заданному наружному диаметру и минимальной толщине стенки, удаляйте фаску и задиры, полностью вставляйте трубку до упора во втулку. Затягивайте гайку по таблице моментов производителя (первичное предварительное и последующее доворотное соединение), избегайте перетяжки — это деформирует втулки и снижает повторную герметичность. При циклических нагрузках и вибрации используйте опоры и хомуты; после монтажа выполните гидравлическую или герметичную проверку при проектном давлении. При соединении с иными материалами учитывайте риск гальванической коррозии; при повторном монтаже рекомендуется замена втулок.
