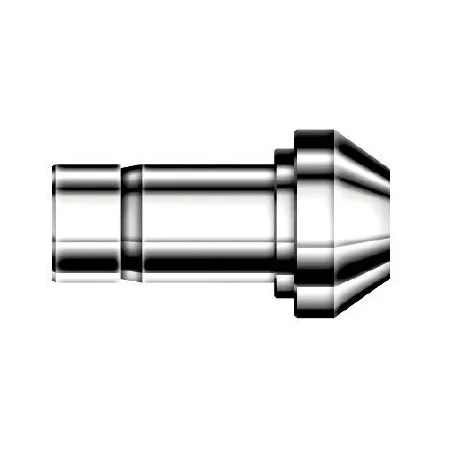

DCRP8-6-S DK-Lok - Соединитель прямой втулочный обжимной 1/2-3/8", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель с переходом 1/2–3/8″ применяется для герметичного объединения трубок приборных и технологических линий в системах измерения, анализа и подачи рабочей среды. Конструкция решает задачу механического соединения разных диаметров трубок (канал 1 — 1/2″ втулка, канал 2 — 3/8″ втулка) без применения уплотняющих паст: уплотнение достигается за счёт двух обжимных колец и гайки, которые создают концентрический прижим и пластическую деформацию трубы, исключающую протечки при давлении в рабочем тракте.

Ключевые особенности конструкции

Корпус и втулки выполнены из коррозионно-стойкой стали AISI 316, общая нержавеющая конструкция обеспечивает устойчивость к агрессивным средам и конденсатам. Двойная обжимная система (две обжимные втулки + гайка) гарантирует надежную механическую фиксацию и повторную сборку без потери герметичности при корректном монтаже. Тип уплотнения резьбы отсутствует — уплотнение трубки осуществляется фрикционно-обжимным способом. Рекомендуемые среды: жидкости и газы низкой и средней агрессивности; ориентировочный температурный интервал эксплуатации −46…+204 °C, рабочее давление зависит от толщины стенки трубки и режима, на типичных трубках 1/2″ допускаются сотни бар (до ~6000 psi / ≈413 bar в типичных условиях при соответствующей трубке).

Экспертные рекомендации по применению

Подбирайте соединитель под фактическую наружную и внутреннюю геометрию трубки; поверхность торца должна быть ровной, без заусенцев и коррозии, трубку вставлять до упора втулки. Избегайте перекоса при сборке, затяжку выполнять в соответствии с инструкцией производителя — поэтапно: предварительная фиксация рукой, затем контрольная докрутка ключом; не допускать перетягивания, чтобы не деформировать резьбу и втулки. После монтажа обязательны испытание на герметичность и периодические осмотры при вибрации и циклических нагрузках.
