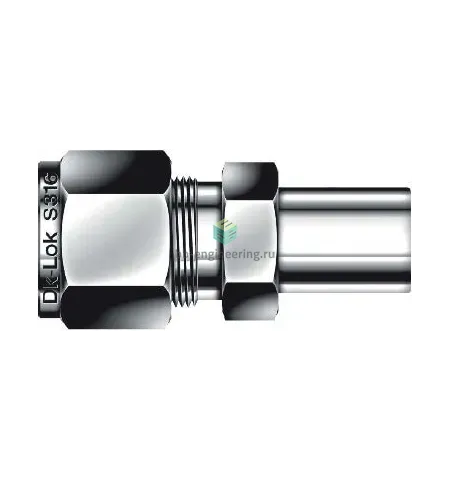

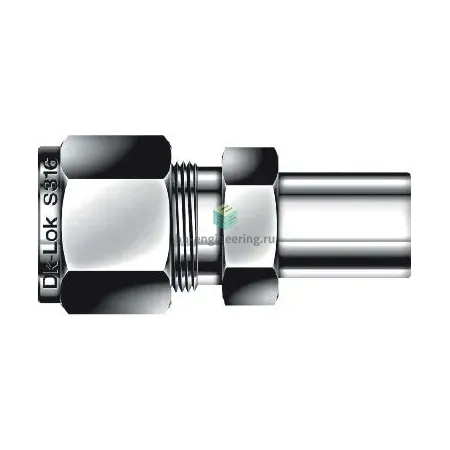

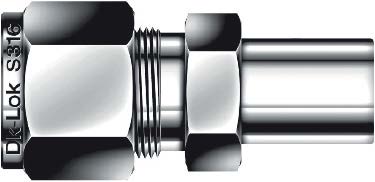

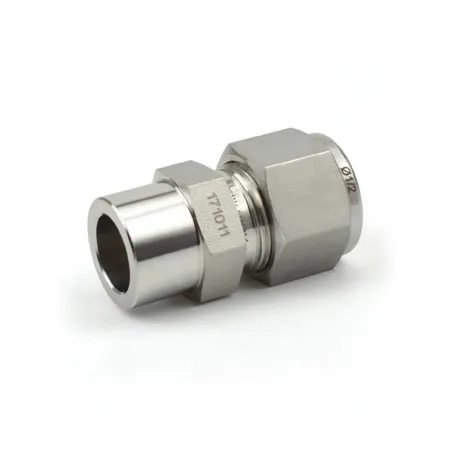

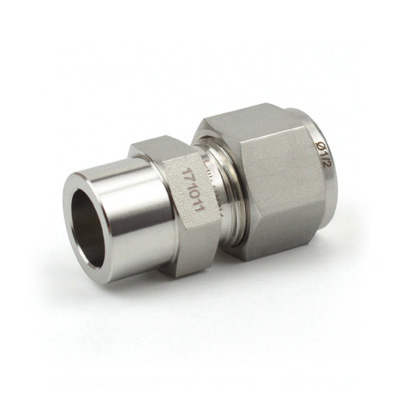

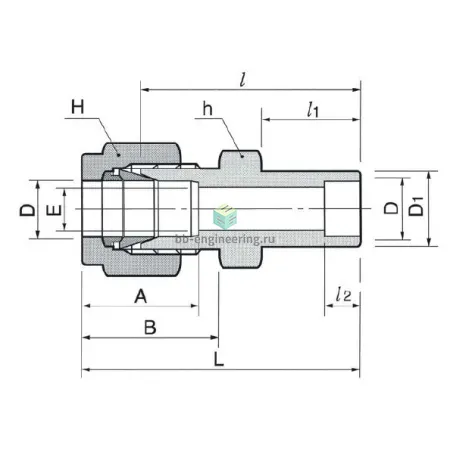

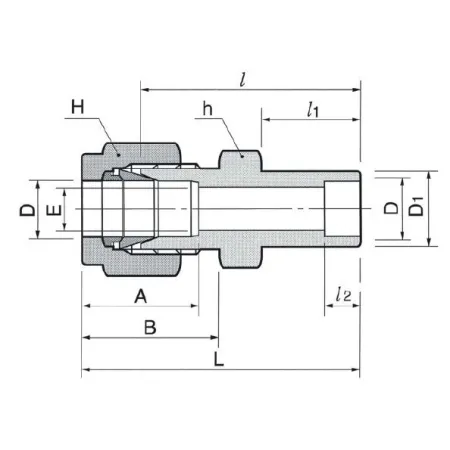

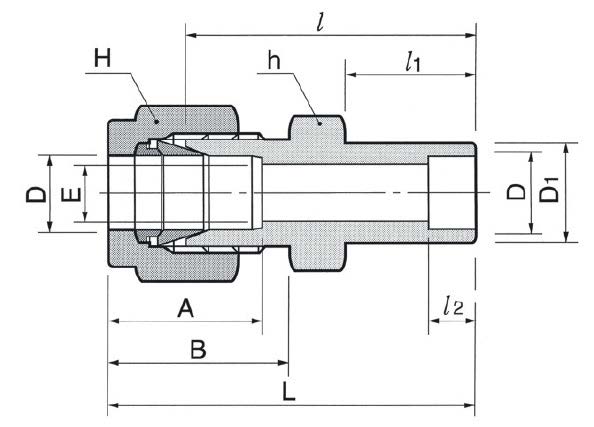

DCSW12-12-SA DK-Lok - Штуцер прямой под приварку внахлёст обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Прямой штуцер под приварку внахлёст с обжимным соединением DK-Lok предназначен для подключения инструментальных и технологических линий: передача жидкостей, газов, пара и агрессивных сред в системах КИПиА и технологических установках. Соединение включает одну сторону под трубку 3/4″ (19,05 мм OD) с обжимными кольцами и гайкой и вторую сторону 3/4″ под приварку внахлёст; уплотнение обеспечивается металлическим контактом обжимных колец на трубке (без эластичных уплотнений), что обеспечивает герметичность и устойчивость к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

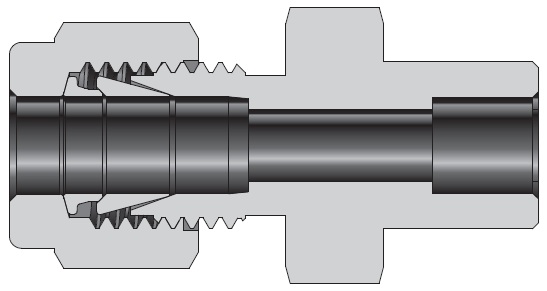

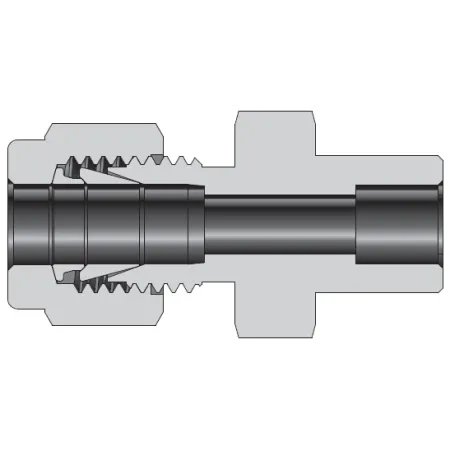

Корпус и комплект обжимных кольцев AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — двойной обжим трубки двумя кольцами и контргайкой; резьбовое уплотнение отсутствует как отдельный элемент. Приемлемые рабочие диапазоны зависят от толщины стенки трубки и режима эксплуатации: ориентировочно рабочее давление до 250–400 бар при комнатной температуре и температурный интервал металла корпуса примерно от −196 °C до +450 °C (без эластичных прокладок). Применимо для аналитических линий, гидравлики низкой и средней мощности, технологических отводов.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отрезанную и фасонно обработанную трубку; убрать заусенцы. При сборке затянуть гайку до контакта, затем докрутить по рекомендации производителя (обычно 1–1,25 оборота) — избегать перетяжки во избежание деформации трубки и потери герметичности. Сварку приварной части выполнять до установки обжимной сборки или защищать обжимные элементы от нагрева; при сварке нержавейки применять газовую продувку для предотвращения окисления шва. Проверять уплотнение пневмо/гидроиспытанием и периодически контролировать момент затяжки в эксплуатации.
