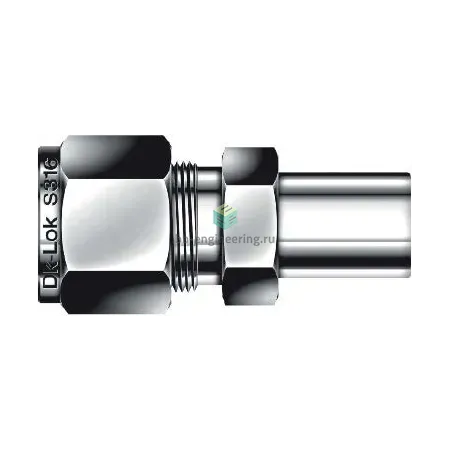

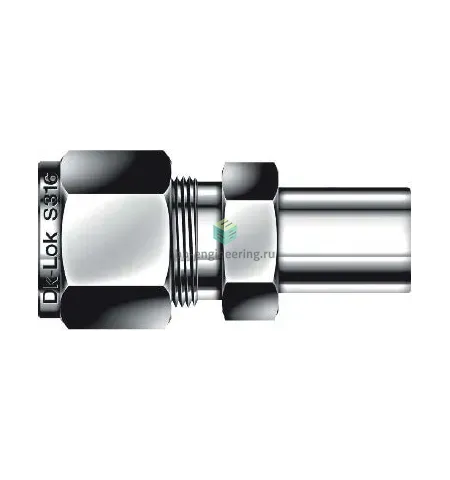

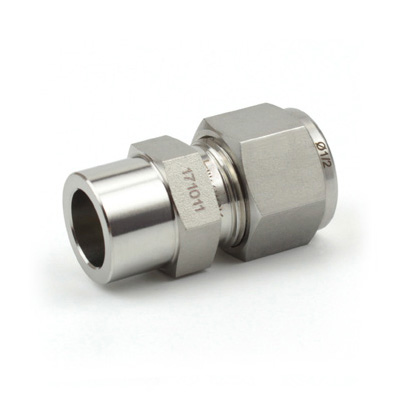

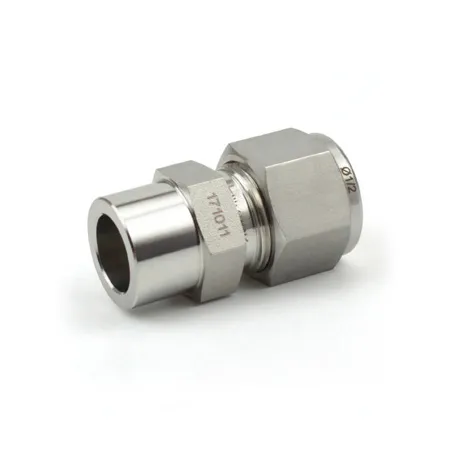

DCSW16-16-SA - Штуцер прямой под приварку внахлёст обжимной 1"-1", нерж.

Назначение и принцип работы

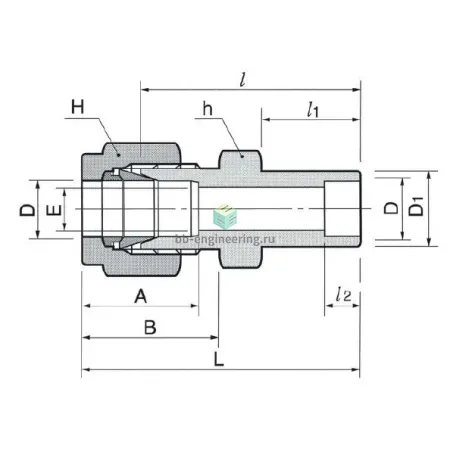

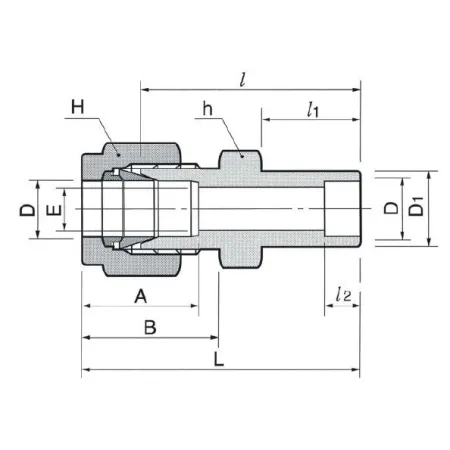

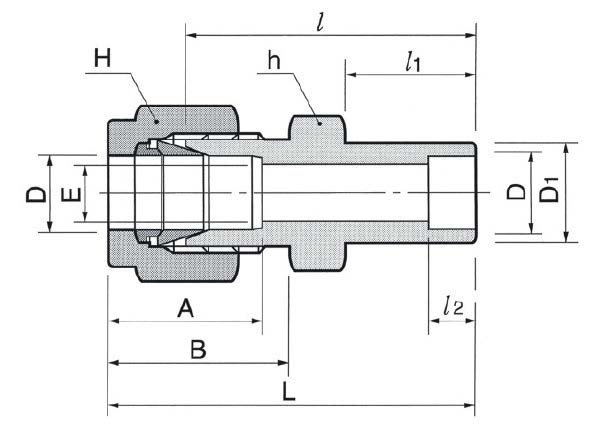

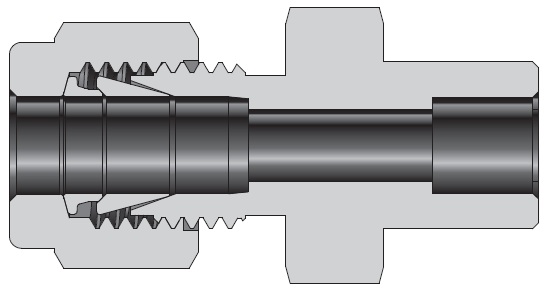

Прямой штуцер под приварку внахлёст с обжимным соединением предназначен для перехода от трубной магистрали к заподлинно приваренному фланцу/патрубку в системах измерения и управления. Соединение реализовано как компрессионное: 1″ трубка фиксируется двумя обжимными кольцами и гайкой, контрпримыкание — через приварной патрубок 1″. Герметичность достигается механическим зажатием колец по трубке, резьловое уплотнение в спецификации отсутствует, поэтому утечка предотвращается правильной посадкой и затяжкой обжимной пары.

Ключевые особенности конструкции

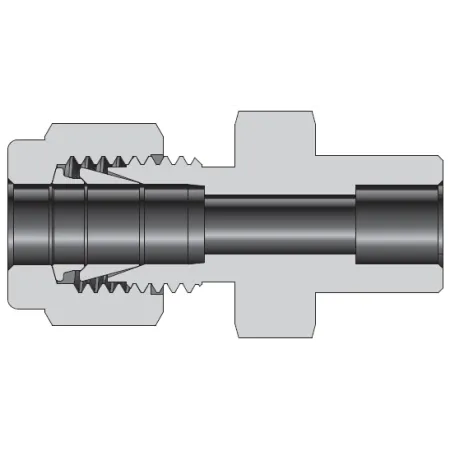

Корпус и обжимные элементы — нержавеющая сталь AISI 316, пригодная для агрессивных сред и контролируемой коррозии. Конструкция двухколечная (две ferrule) обеспечивает высокую осевую и радиальную прочность, позволяя работать в типичных приборах КИПиА, гидравлике и паровых линиях. Для размеров 1″ рабочие давления зависят от толщины стенки трубки и режима, типичные практические диапазоны — до сотен бар (на практике подбираются по таблицам производителя). Температурный диапазон применения AISI 316 при нормальной эксплуатации ориентировочно от −196 °C до +400 °C.

Экспертные рекомендации по применению

Перед монтажом проверьте соответствие наружного диаметра и толщины стенки трубки 1″, очистите зону приварки и обжатия. Приварите патрубок внахлёст отдельно, избегая нагрева места обжимного соединения — устанавливайте комплект после остывания. Затягивайте гайку по динамометрической таблице производителя; не используйте повторно деформированные обжимные кольца. При выборе учитывайте рабочее давление, среду (газ/жидкость) и требуемую коррозионную стойкость — AISI 316 подходит для большинства химически нейтральных и коррозионно-агрессивных сред.
