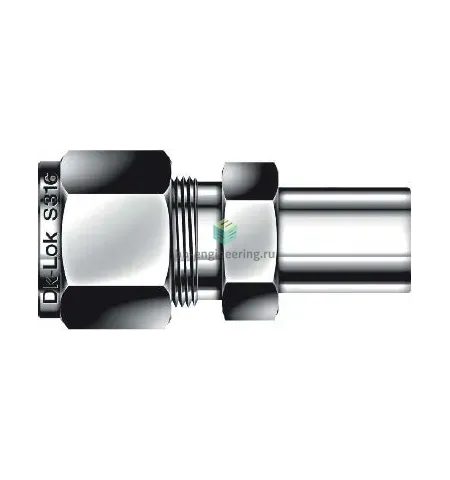

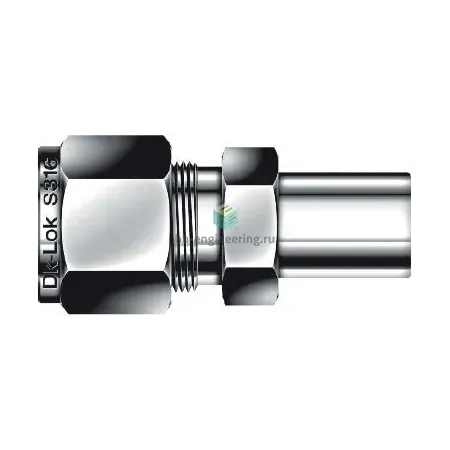

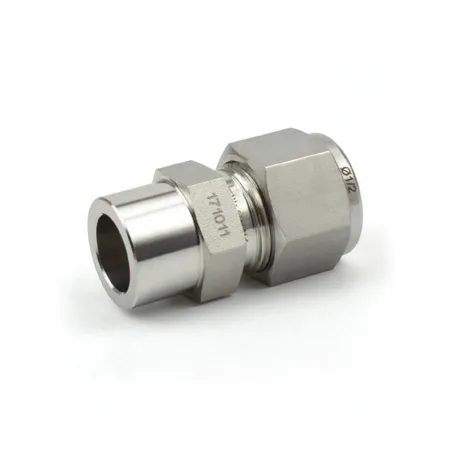

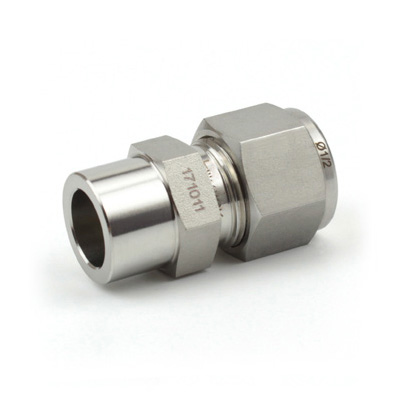

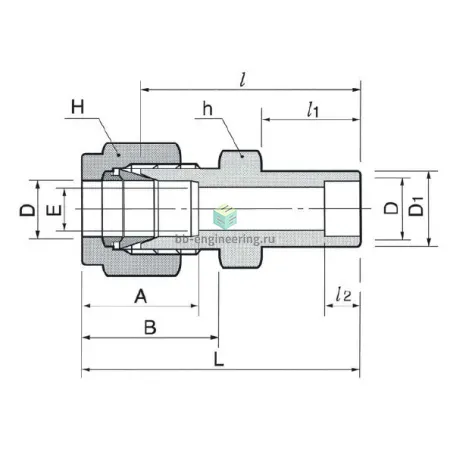

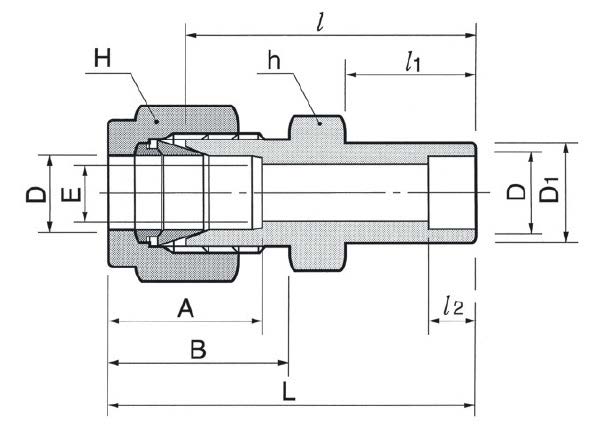

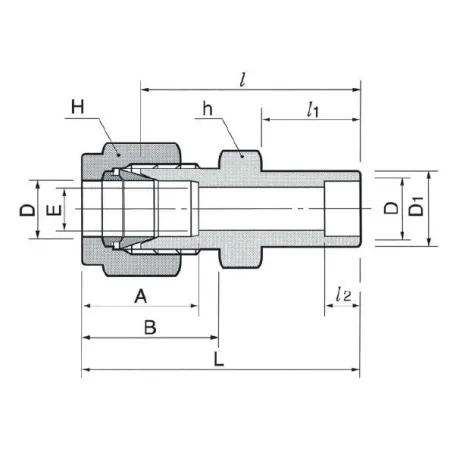

DCSW2-2-SA DK-Lok - Штуцер прямой под приварку внахлёст обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

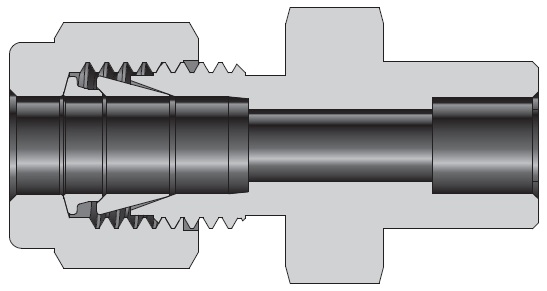

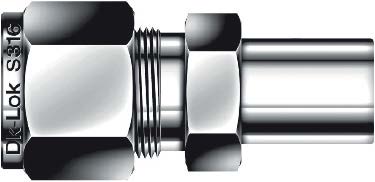

Штуцер прямой под приварку внахлёст DCSW2-2-SA DK-Lok предназначен для подключения 1/8″ instrumentation трубки к приварному патрубку 1/8″ в системах измерения и управления (КИПиА), гидравлики и технических газов. Конструкция решает задачу герметичного присоединения тонкостенных трубок без уплотнений резьбы: трубка фиксируется и уплотняется двумя обжимными кольцами под гайкой, а вторая сторона стационарно приваривается внахлёст к магистрали. Принцип работы — механическое прижимное уплотнение обжимными кольцами и жесткое корпусное соединение на приварном переходе.

Ключевые особенности конструкции

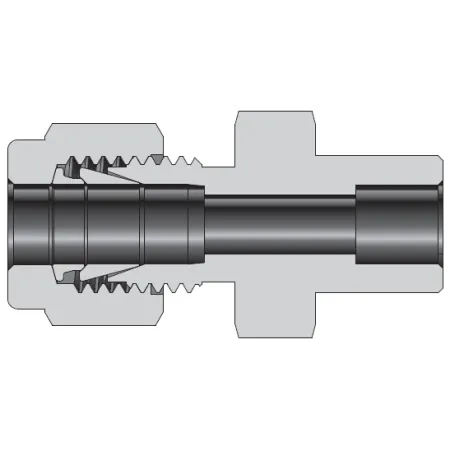

Корпус и элементы — нержавеющая сталь AISI 316, конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение без дополнительных прокладок. Подключения: канал 1 — 1/8″ (трубка, типично OD 3.175 мм), канал 2 — 1/8″ (под приварку внахлёст). Тип уплотнения резьбы отсутствует, герметичность достигается обжатием. Рабочая среда: сжатые газы, воздух, теплоносители, минеральные и синтетические масла, коррозионно-нейтральные химреагенты. Типовое рабочее давление при комнатной температуре до ≈400 бар (≈5800 psi), рабочая температура от примерно −60 °C до +260 °C в зависимости от среды и режимов сварки.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии OD и толщины стенки трубки, удалите фаски и заусенцы, выдержайте глубину захода трубки до упора. Сторону приварки сначала приварить с контролем прогара и очисткой шва; после остывания собрать обжимной узел. Затяжку выполнять по таблице завода-изготовителя (или динамометрическим ключом): сначала закрутить гайку вручную, затем дополнительно 1–1,5 оборота/по рекомендованному моменту; не использовать повторно деформированные кольца. Избегать перегрева обжимных колец при сварке и длительной эксплуатации выше допустимых температур. При критичных приложениях проводить испытание герметичности и учитывать совместимость среды с AISI 316.
