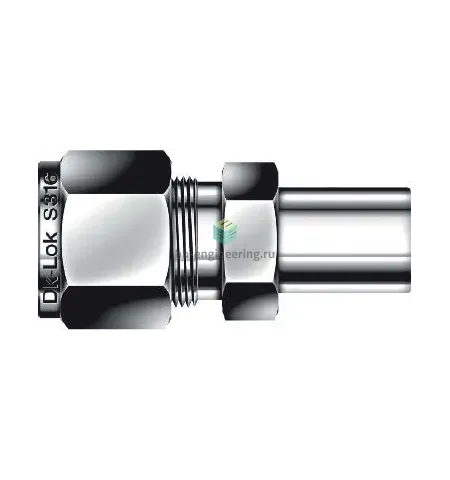

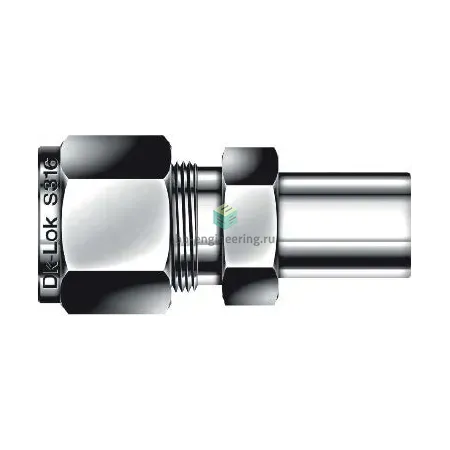

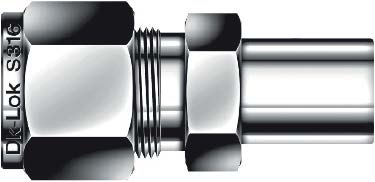

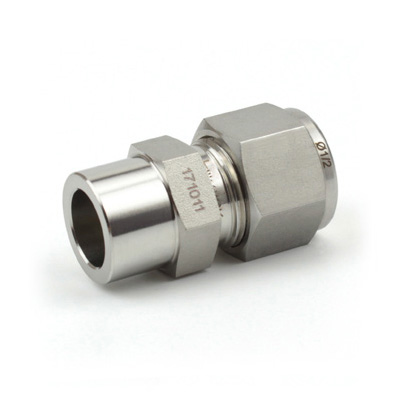

DCSW4-4-SA DK-Lok - Штуцер прямой под приварку внахлёст обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

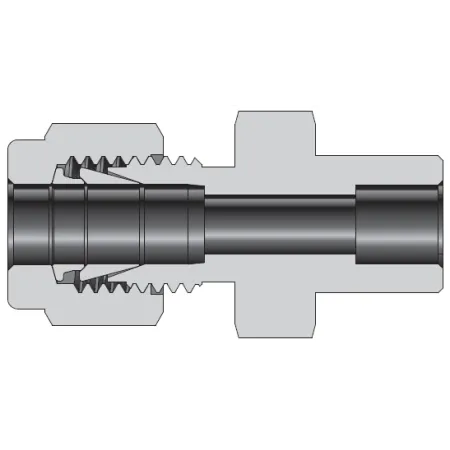

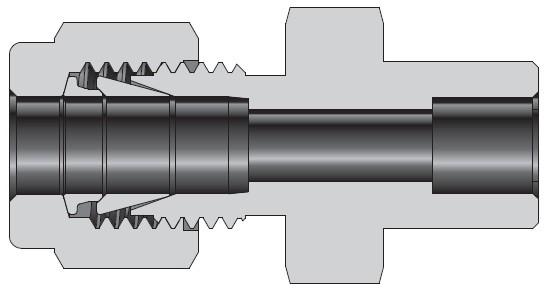

Прямой обжимной штуцер DK-Lok DCSW4-4-SA предназначен для коммутации 1/4″ трубопроводов с частью под приварку внахлёст 1/4″. Решает задачу перехода от разъёмного соединения (обжимная муфта с двумя обжимными кольцами и гайкой) к стационарному сварному узлу при сохранении возможности демонтажа со стороны трубки. Принцип работы — герметизация достигается механическим обжатием двух тефлоновых/металлических уплотнительных колец (фуррулов) на калиброванной трубке Ø1/4″; вторая сторона — фланцевая вариация с хвостовиком для накладной сварки внахлёст, обеспечивающая прочное неразъёмное соединение для рабочих сред высокого давления и агрессивных сред.

Ключевые особенности конструкции

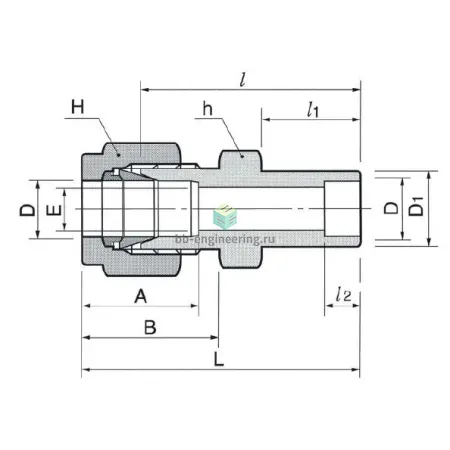

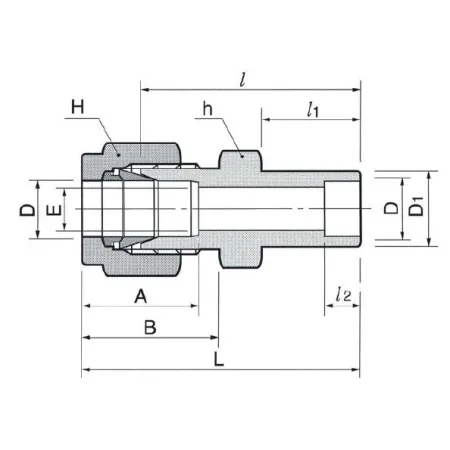

Корпус и все основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с гидравлическими, паровыми и газовыми линиями. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, без резьбового уплотнения на сварной стороне (Тип уплотнения резьбы: —). Подключения: канал 1 — 1/4″ трубка (обжим), канал 2 — 1/4″ под приварку внахлёст. Рабочие параметры зависят от толщины стенки трубки и технологии сварки; при использовании рекомендованных калиброванных труб из AISI 316 типичные диапазоны эксплуатационных температур составляют примерно −60…+200°C, а допустимые рабочие давления — до сотен бар для 1/4″ трубок при правильной установке и соответствии стандартам производителя.

Экспертные рекомендации по применению

Подбирайте трубку по проектным диаметру и толщине стенки, используйте оригинальные фуррулы и гайки DK‑Lok; глубина посадки и калибровка трубки критичны для герметичности. При монтаже обжать гайку с рекомендованным крутящим моментом производителя, не перебивать фуррулы — это снижает ресурс и герметичность. Сторона под приварку требует качественной подготовленной кромки и соблюдения режима сварки для AISI 316, чтобы не деформировать посадочную часть; не производите сварку на уже затянутой обжимной стороне. Избегайте повторного использования деформированных фуррулов и эксплуатации при ударных нагрузках, превышающих расчетные.
