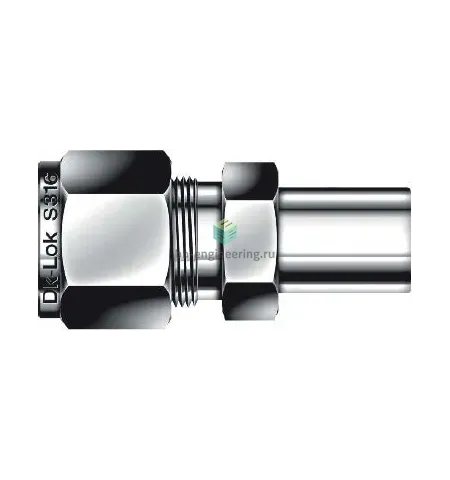

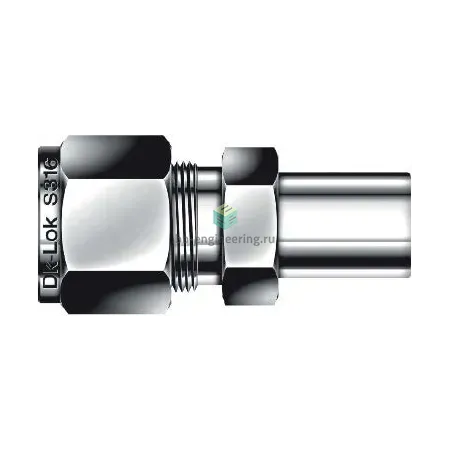

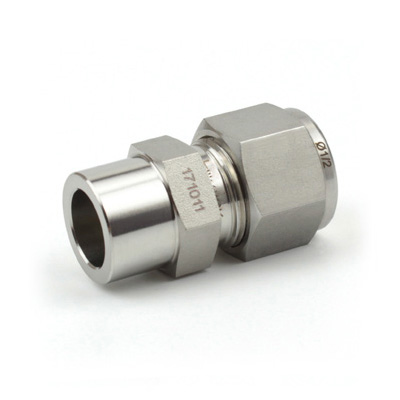

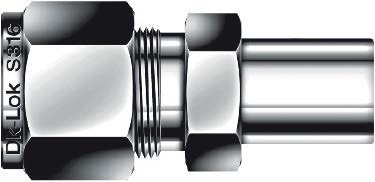

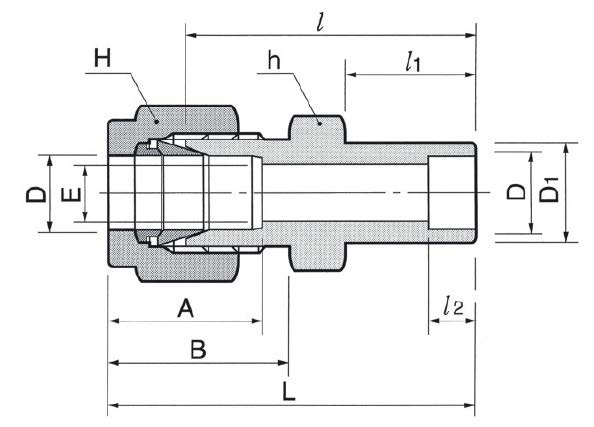

DCSW6-6-SA DK-Lok - Штуцер прямой под приварку внахлёст обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

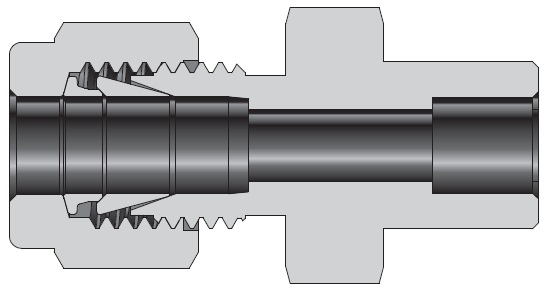

Обжимной штуцер прямой с приварным патрубком внахлёст предназначен для перехода от гибкой тонкостенной трубки 3/8″ (9,525 мм) к стационарному подсоединению под приварку 3/8″. Решает задачу герметичного и механически прочного подключения линий инструментирования, газо- и жидкостных трасс в технологических установках. Принцип действия — двухкольцевое обжимное соединение: при затяжке гайки две обжимные кольца формируют уплотняющий конус на наружной поверхности трубки, обеспечивая повторяемую утечкоустойчивость; приварной фланец обеспечивает неподвижную, сварную опору в конструкциях оборудования.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Конструкция: гайка + два обжимных кольца (двухфerrульная система), приварной патрубок для внахлёстной сварки. Тип уплотнения резьбы отсутствует (уплотнение достигается обжимными кольцами). Применяется для сред: газов, сжатого воздуха, гидравлических масел, теплоносителей и агрессивных химических сред в пределах совместимости AISI 316. Типичные эксплуатационные параметры для подобной конфигурации: трубка 3/8″ (9,525 мм), рабочее давление — до 400 бар (≈5800 psi) в зависимости от толщины трубки и режима; температурно­-рабочий диапазон ориентировочно −196…+450 °C (ограничено трубкой и рабочей средой).

Экспертные рекомендации по применению

Рекомендуется сваривать приварной патрубок к магистрали до установки обжимной части; дать полное охлаждение перед сборкой. Подготовка трубки: ровная отрезка, снятие фаски и удаление заусенцев, чистая посадка до упора. Стандартная последовательность монтажа: вставить трубку, закрутить гайку до упора вручную, затем затянуть контролируемым моментом (обычно 1–1,5 оборота после «ручной» при первичной наладке — точные значения см. инструкцию производителя). Избегать перетяжки (приводит к деформации и утечкам) и термического воздействия сварки на установленную обжимную группу. При подборе учитывайте толщину стенки трубки, среду и требуемый допустимый перепад давления; для критичных применений проводить натурные гидравлические испытания и использовать сертификаты материала.
