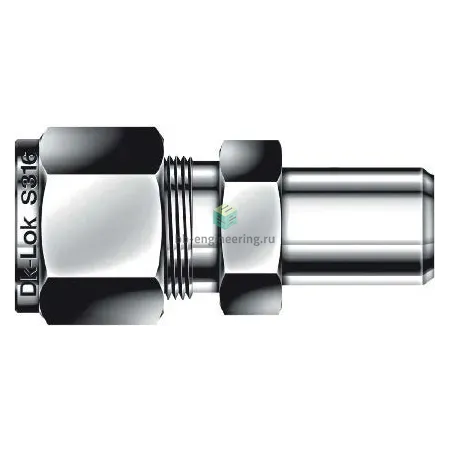

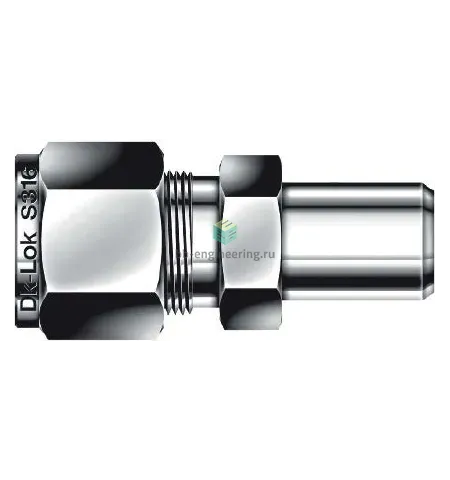

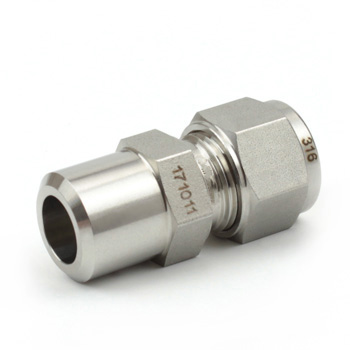

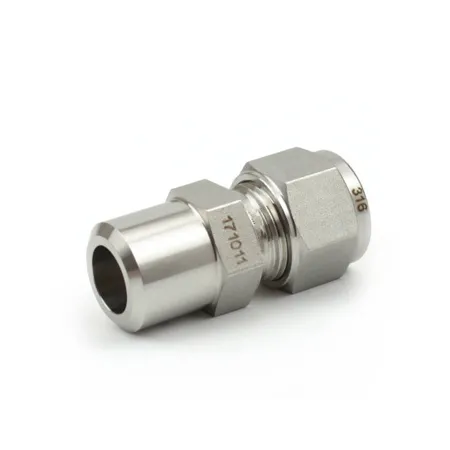

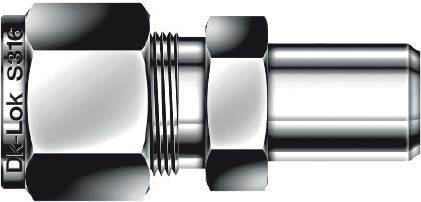

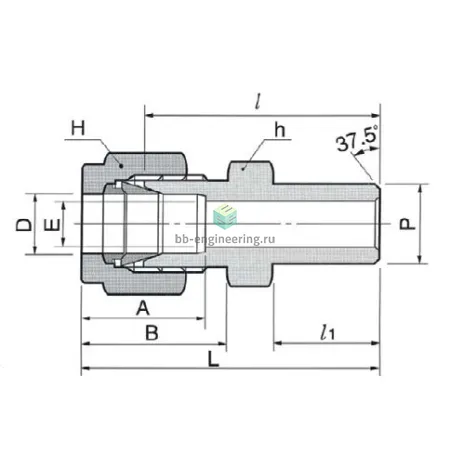

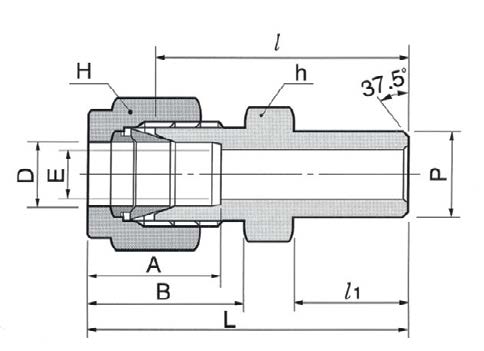

DCW10-8P-SA DK-Lok - Штуцер прямой под приварку встык обжимной 5/8"-1/2", нерж.

Назначение и принцип работы

Штуцер прямой под приварку обжимного типа предназначен для соединения трубных линий инструментального и технологического назначения: измерительные линии, газоаналитика, гидравлика и химические трубопроводы. Конструкция связывает трубку Ø 5/8" (15,88 мм) с фланцевым/трубным окончанием 1/2" (12,70 мм), выполняемым как приварка встык, обеспечивая герметичное постоянное соединение на стороне приварки и разъёмное обжимное соединение на стороне трубки. Уплотнение достигается механическим обжатием двух обжимных колец (феррулов) и гайки, создаёмым радиальным давлением на стенку трубки; тип уплотнения резьбы не применяется.

Ключевые особенности конструкции

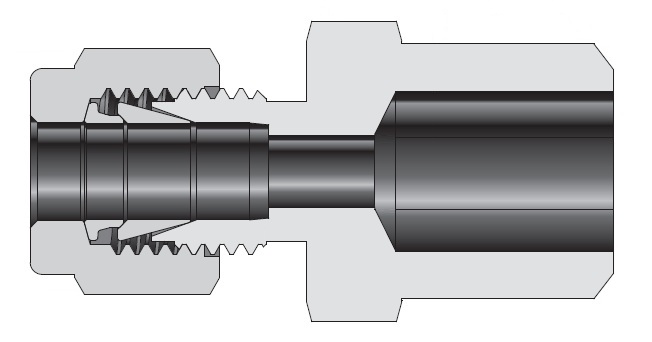

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинства агрессивных сред. Двухфerrуловая схема обеспечивает металл‑в‑металл уплотнение без дополнительных уплотнителей, подходит для рабочей среды жидкостей и газов. Рабочее давление зависит от толщины стенки трубки и условий, типичные эксплуатационные пределы при правильной комплектации — до ≈413 бар (6000 psi); температурный диапазон ориентировочно −60…+450 °C в зависимости от наличия уплотнений и среды. Приварной конец обеспечивает постоянную механическую прочность и минимальные гидравлические потери в зоне стыка.

Экспертные рекомендации по применению

Перед монтажом выполнить приварку 1/2" конца и контроль геометрии. Трубку 5/8" подготовить ровно, без заусенцев, до упора вставить в фитинг. Обжимать по регламенту производителя (руко‑затяжка + контрольный момент/количество оборотов гайки, обычно порядка 1–1,5 оборота после первоначальной посадки) или по таблице крутящего момента DK‑Lok. Не перетягивать — это деформирует феррулы; контролировать толщину стенки трубки, использовать опоры при вибрации и температурных циклах. После установки провести гидравлическую или пневматическую опрессовку, регулярную визуальную инспекцию и пассивацию при агрессивных средах (хлориды).
