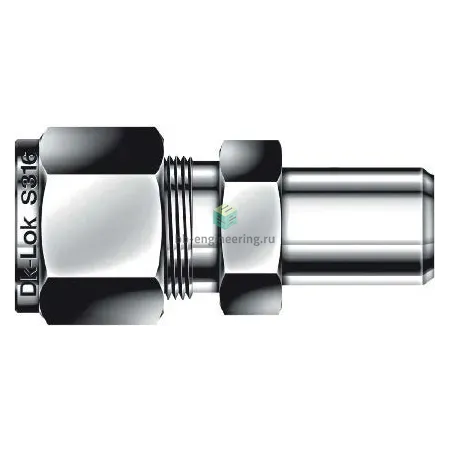

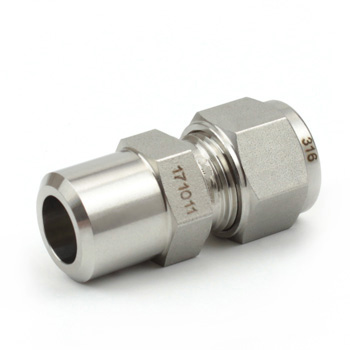

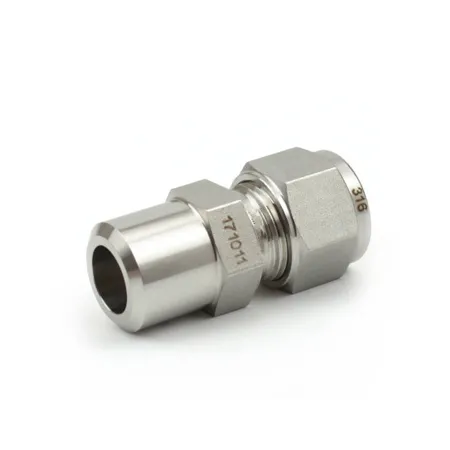

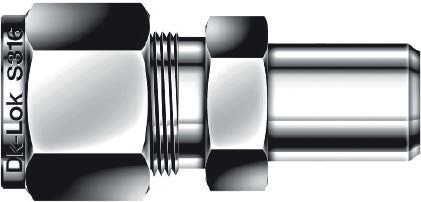

DCW12-12P-SA - Штуцер прямой под приварку встык обжимной 3/4"-3/4", нерж.

Назначение и принцип работы

Обжимной штуцер прямой под приварку DCW12-12P-SA предназначен для перехода между трубкой Ø 3/4″ и фланцевой/магистральной трубой с соединением «под приварку встык» 3/4″. Решает задачи герметичной передачи жидкостей и газов в системах измерения, отбора проб, гидравлики и технологических линиях. Работает по принципу двух-ободковой (double ferrule) компрессии: трубка вставляется в фитинг, гайка затягивает два обжимных кольца, создавая металлическое уплотнение на трубке; противоположный конец приваривается встык для постоянного монтажа. Материал корпуса — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость и совместимость с агрессивными средами.

Ключевые особенности конструкции

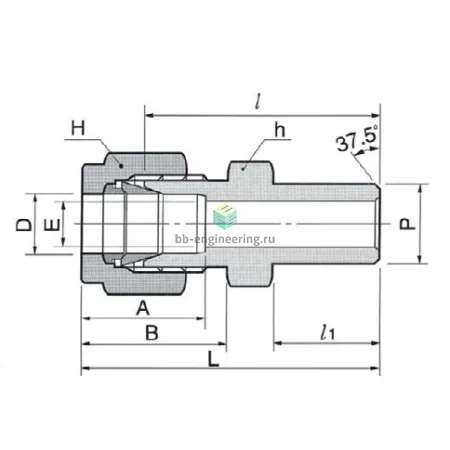

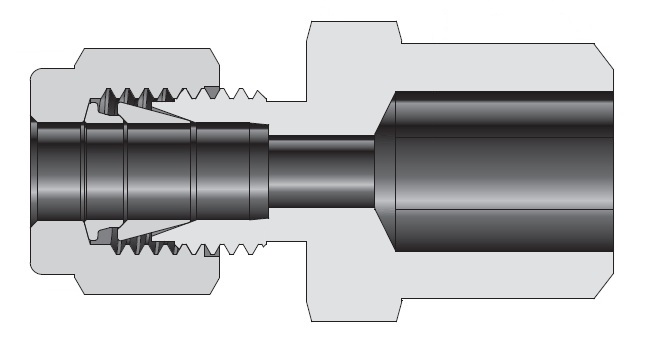

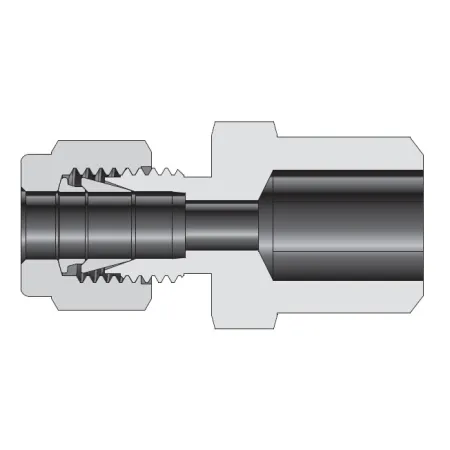

Конструкция — обжим трубки с помощью двух обжимных колец и гайки; одна сторона — 3/4″ (трубка), вторая — 3/4″ (под приварку встык). Корпус и обжимные элементы — нержавеющая сталь AISI 316, металлическое уплотнение без полимерных прокладок, поэтому допустим широкий температурный диапазон (ориентировочно от −196 °C до +450 °C при отсутствии уплотнений из ПТФЭ) и высокие рабочие давления (в зависимости от толщины стенки трубки и исполнения — до порядка сотен бар). Подходит для агрессивных жидкостей, технологических и аналитических газов, пара и гидравлических сред.

Экспертные рекомендации по применению

Подбирайте фитинг под точный наружный диаметр и толщину стенки трубки 3/4″; перед сборкой очистите торец трубки и вставьте до упора. При монтаже затягивайте гайку согласно инструкциям производителя (последовательность: затяжка до касания ferrule — затем контролируемая докрутка по таблице крутящих моментов); избегайте перетяжки — это деформирует трубку и снижает прочность. Приварку выполняйте до окончательной сборки компрессной части или защищайте обжимные элементы от нагрева; после сварки выполнять промывку, пассивацию и испытание на давление не ниже рабочего. Для вибрационных и цикличных нагрузок обеспечьте опоры/хомуты и периодическую проверку уплотнения.
