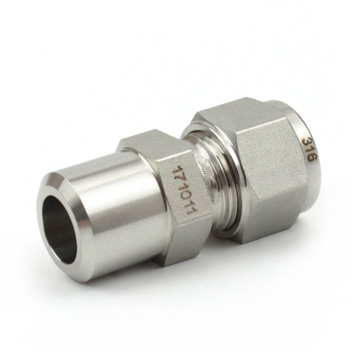

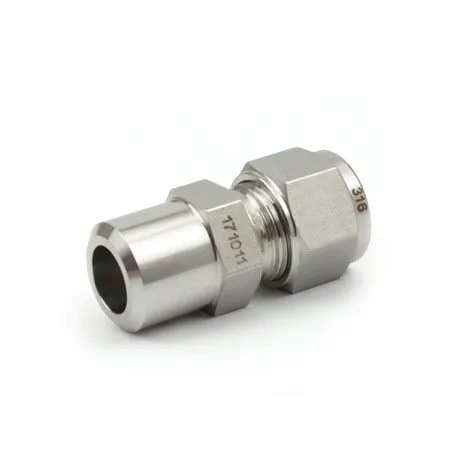

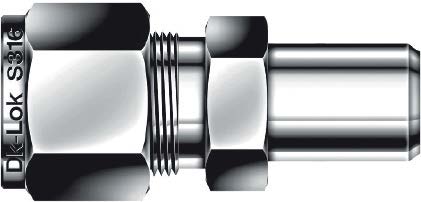

DCW14M-6P-SA - Штуцер прямой под приварку встык обжимной 14 мм-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер DCW14M-6P-SA предназначен для перехода между трубкой Ø14 мм и ответной частью под приварку встык 3/8″ в системах технологического и приборного трубопровода. Изделие решает задачу герметичного соединения инструментальных линий, топливных и гидравлических трасс, а также магистралей для агрессивных сред, обеспечивая мягкое уплотнение трубки с помощью двух обжимных колец и гайки на одном конце и прочное неразъёмное соединение приваркой на другом. Принцип работы — механическая фиксация трубки обжимом ферул и формирование сварного соединения на стороне 3/8″ для стойкости к вибрациям и повышенным давлениям.

Ключевые особенности конструкции

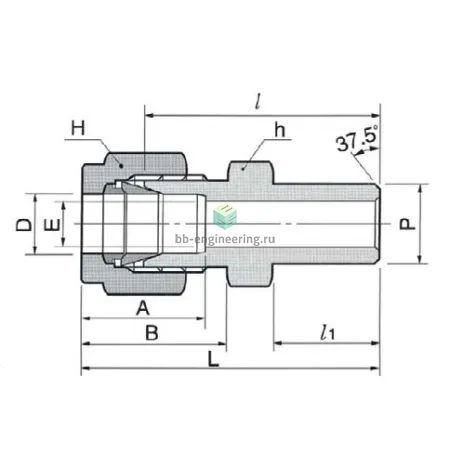

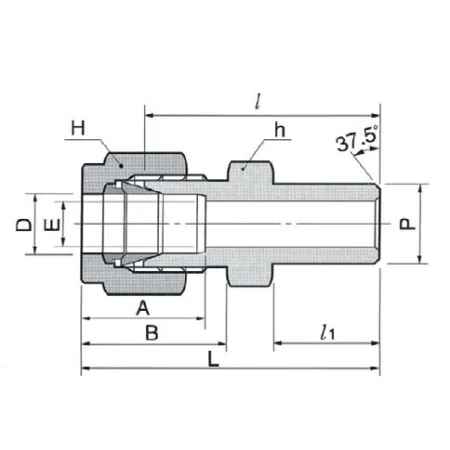

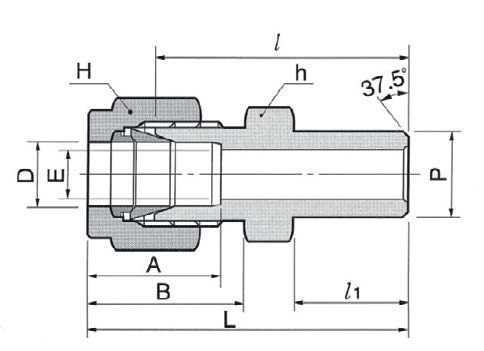

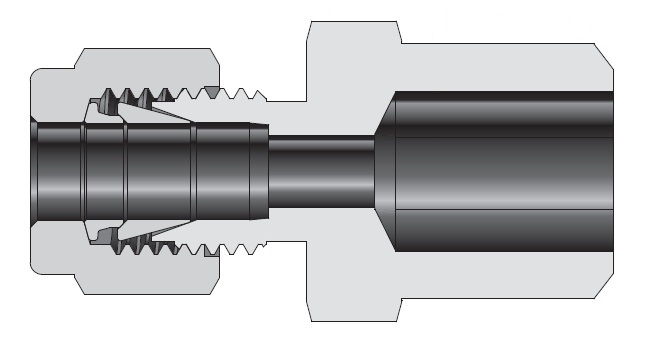

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость. Конструкция — двухферульная (две обжимные кольца + гайка) для надёжной центровки и металлического уплотнения трубки Ø14 мм; второй порт — фланцево-подобный под приварку встык 3/8″ (без резьбового уплотнения). Применимы рабочие среды: вода, масла, газовые смеси и агрессивные среда̀ до уровня совместимости с AISI 316. Типичные эксплуатационные диапазоны (ориентировочно): рабочее давление до 300–400 бар в зависимости от диаметра и условий монтажа; температурный диапазон эксплуатации при металлических уплотнениях приблизительно от −196 °C до +260 °C, точные значения задаются по таблицам производителя и применяемых уплотнений.

Экспертные рекомендации по применению

Рекомендуется: сварить сторону 3/8″ до установки обжимных элементов и обеспечить защиту зоны ферул от нагрева; при монтаже трубку Ø14 мм подготовить ровно, без задиров и с правильной глубиной захода ферул; затягивать гайку по рекомендациям производителя с калиброванным инструментом (не допускать «перетяжки»); проводить гидростатическую или пневматическую проверку герметичности после сборки. Избегать повторного нагрева вокруг обжимной зоны и применять компатибельные материалы трубопровода; при сомнениях — сверяться с паспортом DK‑Lok и таблицами допустимых давлений для конкретной комбинации Ø14 мм / 3/8″.
