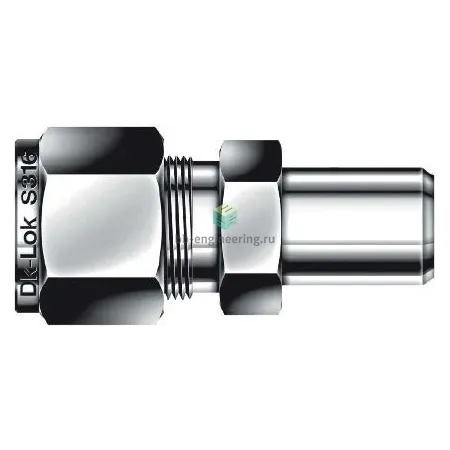

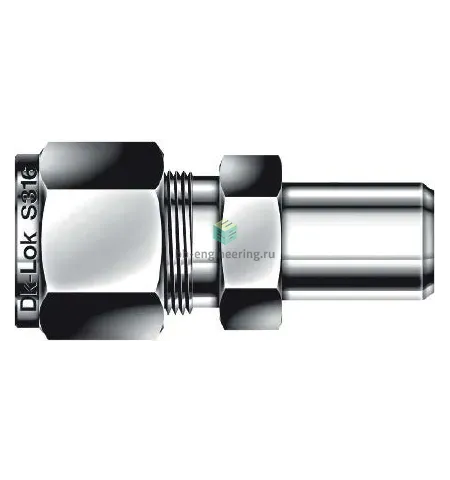

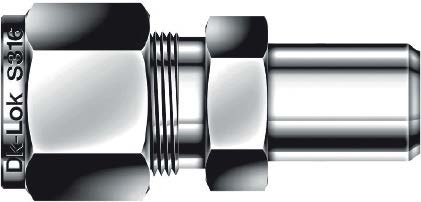

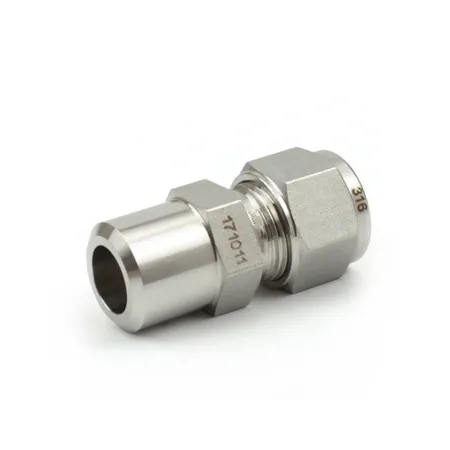

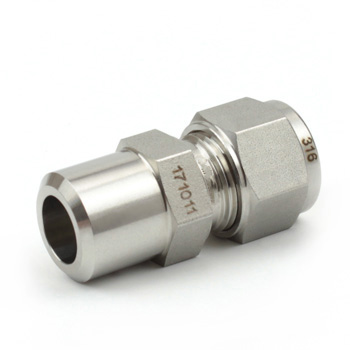

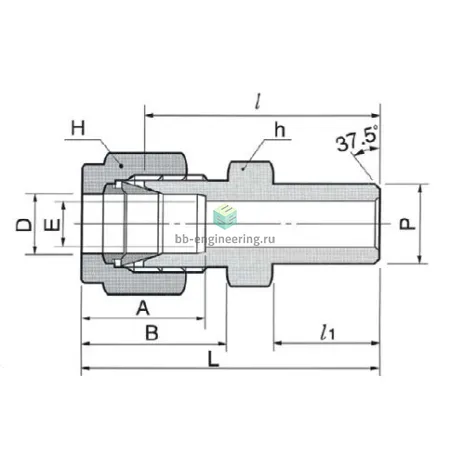

DCW2-2P-SA DK-Lok - Штуцер прямой под приварку встык обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

Штуцер прямой под приварку с обжимным соединением предназначен для перехода от магистрали к контрольно-измерительной трубке Ø1/8″ (трубка) с противоположным концом под приварку встык 1/8″. Конструкция решает задачу герметичного присоединения тонкостенных трубок в системах измерения, отбора проб и управления средой: уплотнение обеспечивается за счёт двух обжимных колец и гайки (double ferrule), резьлового уплотнения нет. При корректной установке применим в линиях с рабочим давлением до ≈6000 psi (≈413 bar) для типичных 1/8″ трубок и в температурном интервале ориентировочно от −196 °C до +400 °C (ограничено материалом AISI 316 и рабочей средой).

Ключевые особенности конструкции

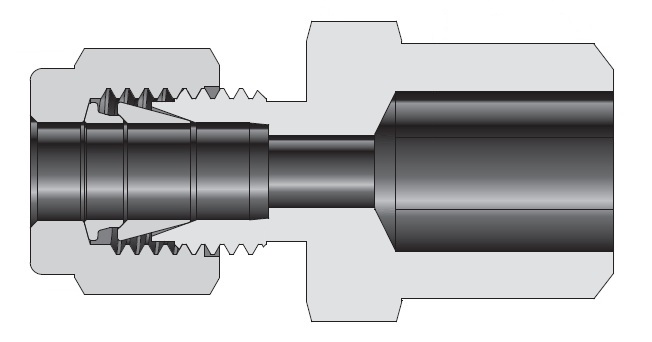

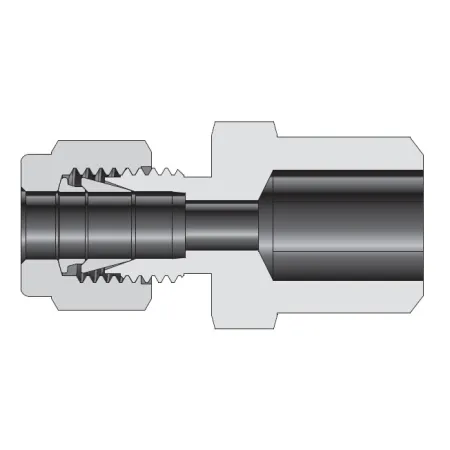

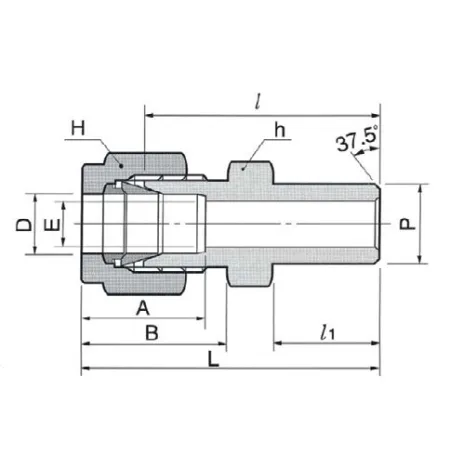

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам; материал указан в характеристиках. Исполнение: один торец — под приварку встык (butt-weld) 1/8″, второй — обжим для трубки 1/8″ с двумя обжимными кольцами и гайкой. Уплотнение резьбы отсутствует (в поставке нет уплотнителей); герметичность достигается механическим обжатием фервел. Применимо для газов и жидкостей в КИПиА, гидравлики низкой и средней агрессивности; при эксплуатации учесть предрасположенность AISI 316 к межкристаллитной коррозии в хлоридных средах при высоких температурах.

Экспертные рекомендации по применению

Монтаж: сначала приварите встык к магистрали методом TIG с внутренней продувкой, не устанавливая обжимные элементы на нагреваемую сторону; после остывания установите трубку, фервел и гайку. Трубу обрезать под прямым углом, тщательно удалить заусенцы и обеспечить осевое вхождение. Затягивание производить в соответствии с таблицей завода‑изготовителя; избегайте перетяжки и вибраций, рассчитывайте опоры трубки. Для агрессивных сред и высоких температур рассмотрите пассивацию и проверку на утечки после монтажа.
