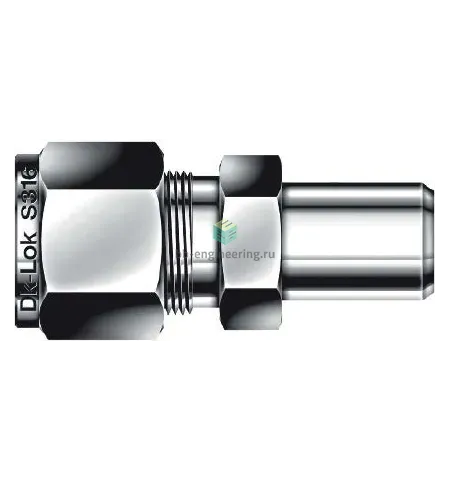

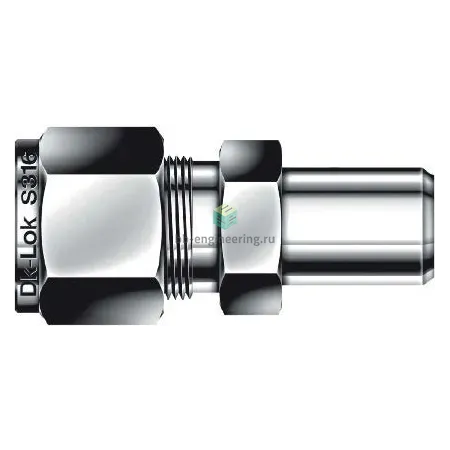

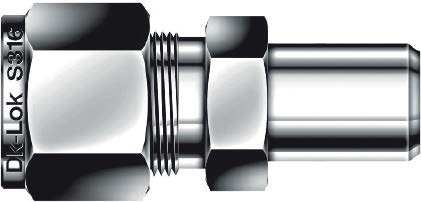

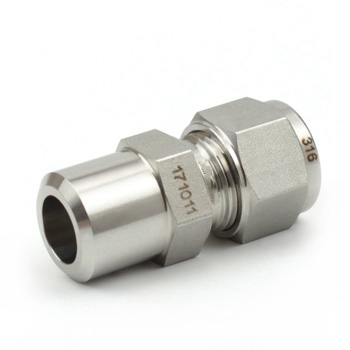

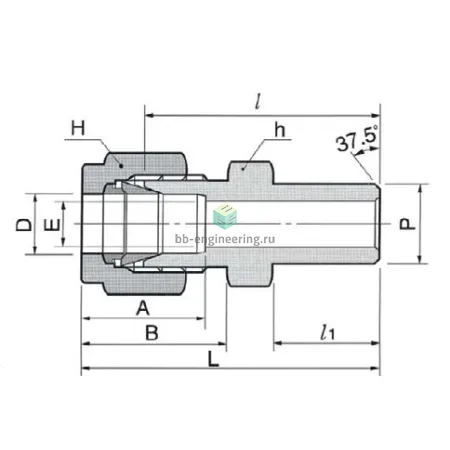

DCW20-20P-SA DK-Lok - Штуцер прямой под приварку встык обжимной 1 1/4"-1 1/4", нерж.

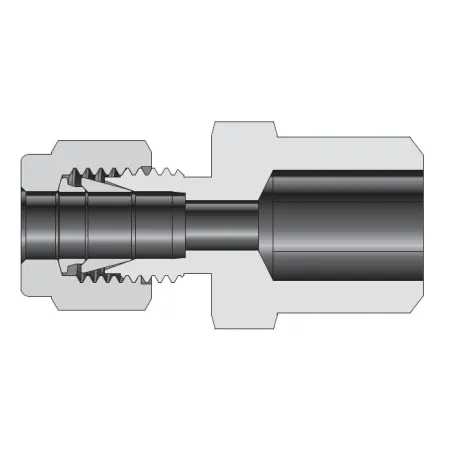

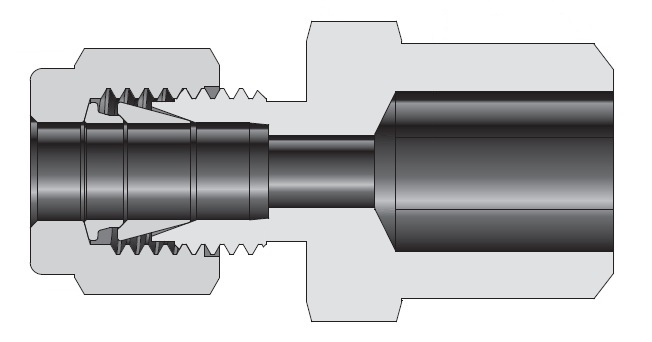

Назначение и принцип работы

Прямой штуцер под приварку с обжимным соединением предназначен для перехода от трубопровода с жесткой сварной стыковой ответной частью к трубке с обжимным фитингом в системах измерения и управления средами: жидкости, газы, пара высокого давления. Конструкция обеспечивает герметизацию методом механического обжима двух обжимных колец и гайки на трубке 1 1/4" и жесткое сварное соединение 1 1/4" на ответной стороне. При монтаже торец корпуса приваривается встык к трубопроводу, а уплотнение на стороне трубки формируется последовательным проворачиванием гайки, при котором передний и задний о́бжимные кольца сцепляются с наружной поверхностью трубки, обеспечивая металлическое уплотнение и устойчивость к вибрации.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, пригодная для агрессивных сред (содержание хлорида требует проверки на коррозию). Исполнение — двухкольцевой обжим DK‑Lok, без резьбового уплотнения (герметизация — металлом по металлу). Типичное рабочее давление зависит от диаметра и толщины стенки трубки; для подобных систем ориентир — до нескольких сотен бар (в типичных таблицах производителя для малых диаметров до ≈414 bar/6000 psi), температурный диапазон эксплуатации металл‑на‑металл — примерно от −60 °C до +450 °C в зависимости от среды и наличия уплотнений. Применим в системах КИПиА, гидравлики, газовой аналитики и паровых линиях.

Экспертные рекомендации по применению

Подбирайте фитинг по наружному диаметру и толщине стенки трубки 1 1/4" по таблицам DK‑Lok; при приварке соблюдайте технологию: очистка, контроль подгона и послойная сварка, защитная газовая поддувка при работе с нержавеющей сталью. Сборка: установить трубку до упора, затянуть гайку ступенчато до рекомендованного момента по каталогу, не допускать перекоса и перекручивания трубки. Избегайте перетягивания — это деформирует кольца и снижает герметичность; при эксплуатации контролировать на вибрацию и коррозионное воздействие хлоридов. Для критичных параметров давления/температуры ориентируйтесь на сертификационные таблицы производителя и выполняйте испытания на герметичность после монтажа.
