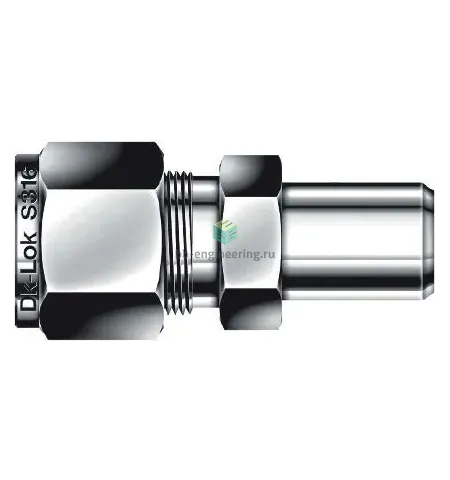

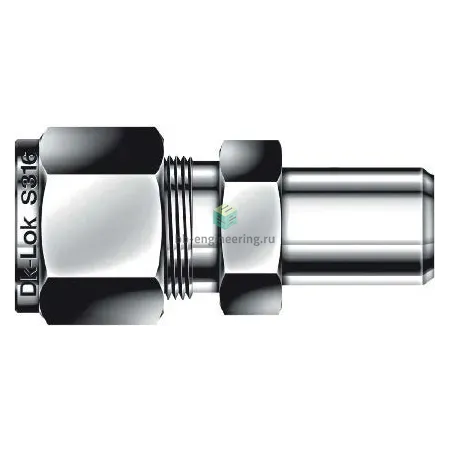

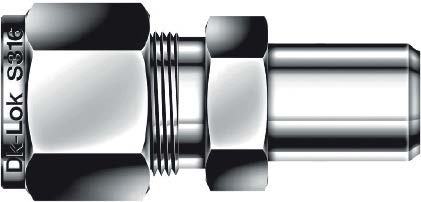

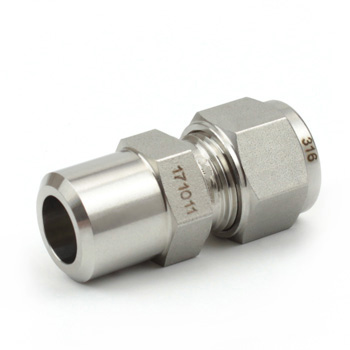

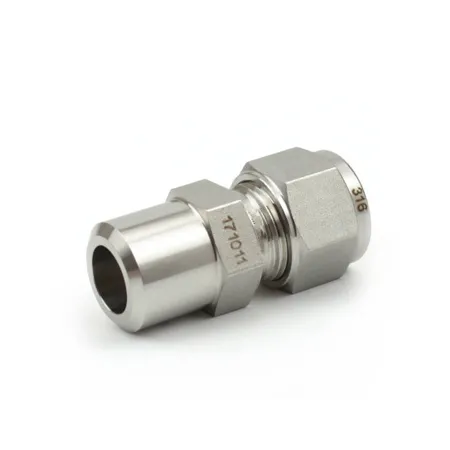

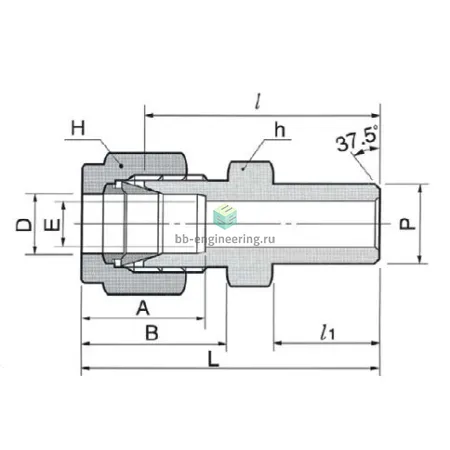

DCW5-2P-SA DK-Lok - Штуцер прямой под приварку встык обжимной 5/16"-1/8", нерж.

Назначение и принцип работы

Прямой штуцер под приварку с обжимным присоединением решает задачу герметичного перехода от сварной трубной линии к тонкостенной контрольно-измерительной трубке. Один канал — под обжимную трубку 5/16″ (Ø 7,94 мм), второй — под приварку встык 1/8″ (Ø 3,175 мм). Принцип работы основан на механическом зажиме трубки двумя обжимными кольцами и гайкой; при затяжке кольца деформируют трубу и создают металлометаллическое уплотнение, а приварной патрубок формирует стационарное жесткое соединение с магистралью.

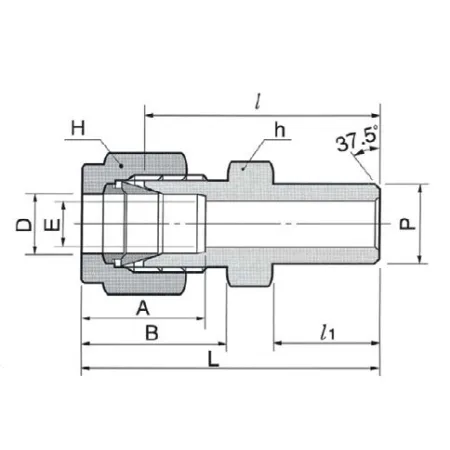

Ключевые особенности конструкции

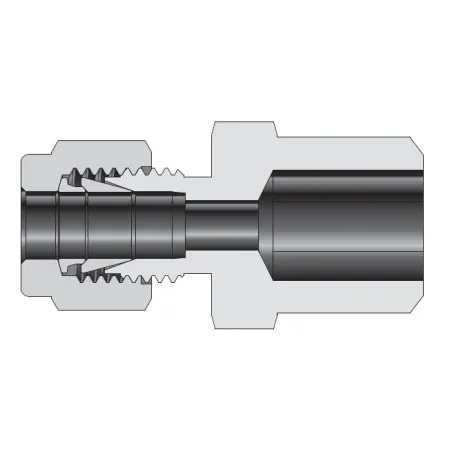

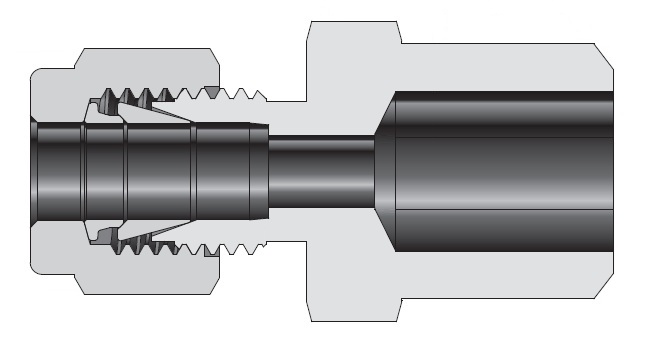

Корпус и контактные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии в средах воды, пара, агрессивных технологических сред и инертных газов. Конструкция — двухколечный обжим (two-ferrule) плюс гайка; резьбового уплотнения нет. Типичные эксплуатационные параметры для аналогичных изделий DK‑Lok: рабочее давление до ~413 бар (6000 psi) для малых диаметров (зависит от толщины стенки трубки) и температурный диапазон от примерно −60 °C до +400 °C при отсутствии эластомерных уплотнений. Применимы в системах измерений, гидравлики и технологических линиях высокого давления.

Экспертные рекомендации по применению

Перед монтажом обеспечить свёртку и калибровку трубки 5/16″, отрез — под прямым углом, без заусенцев; вставлять до упора в седло. Сварной конец 1/8″ приваривать к магистрали до окончательной сборки фурнитуры, чтобы не деформировать обжимные элементы термом; при сварке — использовать вытеснение газа при необходимости. Затягивать гайку ключом по рекомендациям производителя (не использовать повторно деформированные кольца). Избегать перекосов и загрязнений седла; типичные ошибки — не доведение трубки до упора, повторное использование обжимных колец, чрезмерная или недостаточная затяжка. После монтажа провести пробное гидравлическое/пневматическое испытание на рабочее давление с контролем утечек.
