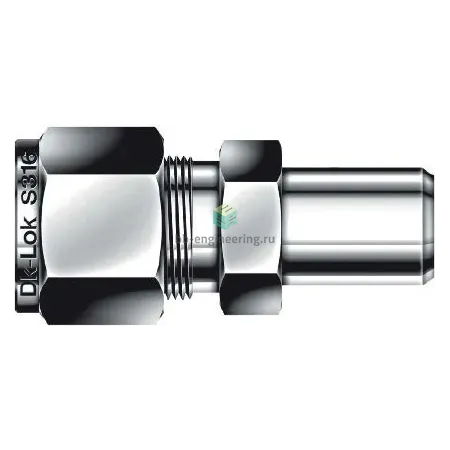

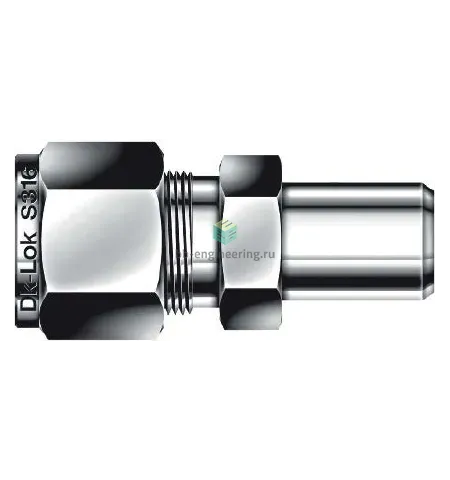

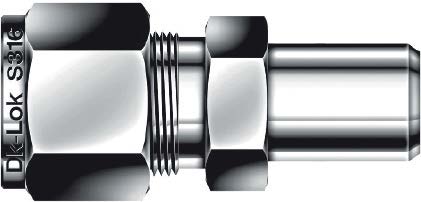

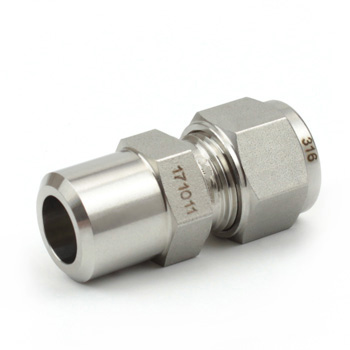

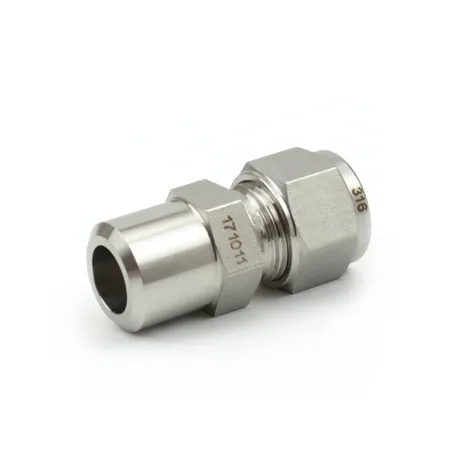

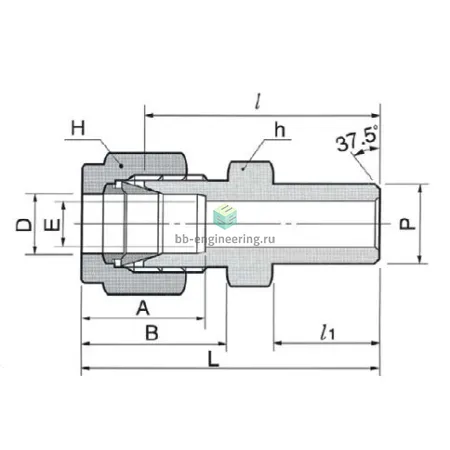

DCW8M-4P-SA DK-Lok - Штуцер прямой под приварку встык обжимной 8 мм-1/4", нерж.

Назначение и принцип работы

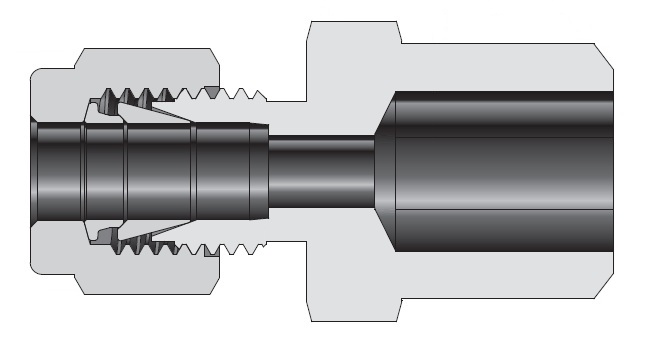

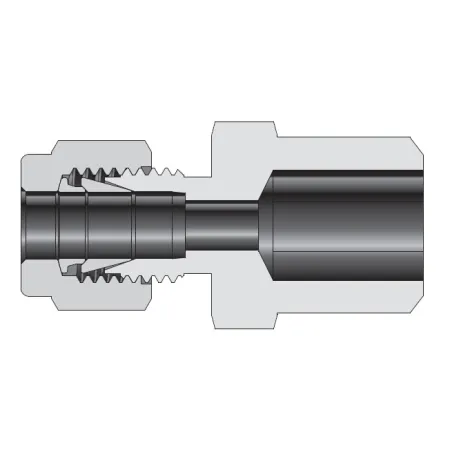

Обжимной прямой штуцер под приварку DCW8M-4P-SA DK-Lok предназначен для перехода от трубки Ø8 мм к приварному патрубку 1/4″ в технологических линиях измерения и управления (КИПиА), гидропневматике и сверхвысокочастотных системах. Работает по принципу двухконусного обжима: трубка вставляется в седло, две обжимные кольца (фервулы) фиксируются гайкой, формируя герметичный металлический уплотняющий контакт без применения резиновых уплотнений. Приварной конец 1/4″ предназначен для стыковой сварки к аппарату или магистрали с последующей проверкой герметичности.

Ключевые особенности конструкции

Корпус и компоненты выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах (вода, масло, инертные и нейтральные газы). Конструкция — обжим трубки с помощью двух обжимных колец и гайки; резьбовое уплотнение отсутствует. Стандартный диапазон рабочего давления для подобных обжимных систем при диаметре 8 мм — до нескольких сотен бар (типичные значения до 414 bar / 6000 psi в зависимости от условий монтажа и стенки трубки); температурный диапазон эксплуатации при металлическом уплотнении ориентировочно −196…+400 °C. Приварной 1/4″ конец требует подготовки к стыковой сварке и пассивации после сварки.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, обструганную и без фасок трубку Ø8 мм; установить фервулы и гайку, затянуть от руки, затем довести гайку на 1–1,25 оборота после начального «поджатия» для корректного обжима. Приварку 1/4″ выполнять по технологии для AISI 316 с продувкой аргоном и последующей термической обработкой/пассивацией по необходимости. Избегать перекосов и ударов по соединению, не допускать перегрева обжимной зоны при сварке; контролировать крутящий момент и не перетягивать гайку (это приводит к деформации фервул и утечкам). Выполнить гидравлическое или герметичное испытание после монтажа.
