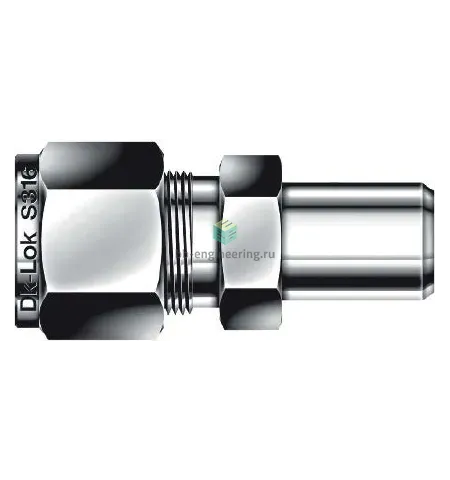

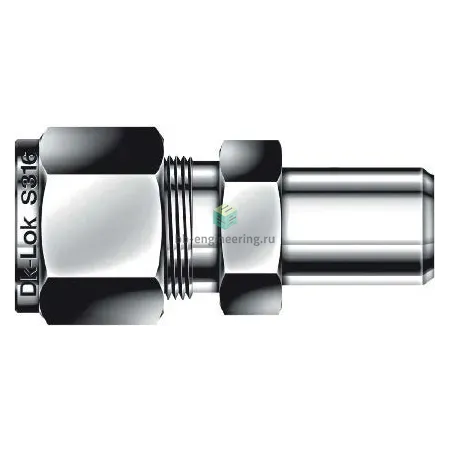

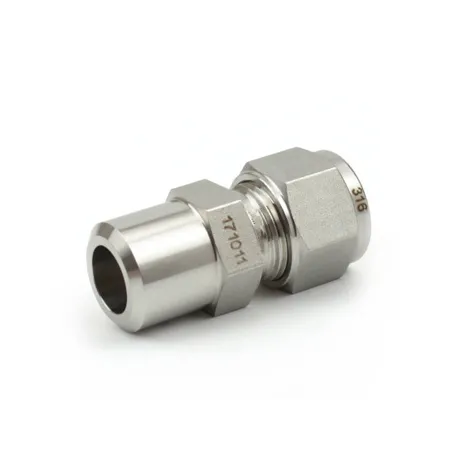

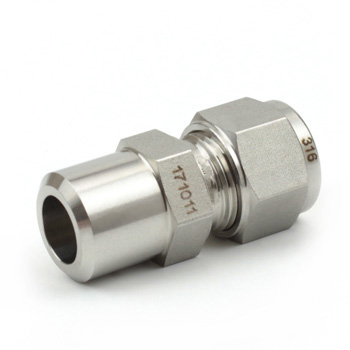

DCW8M-8P-SA DK-Lok - Штуцер прямой под приварку встык обжимной 8 мм-1/2", нерж.

Назначение и принцип работы

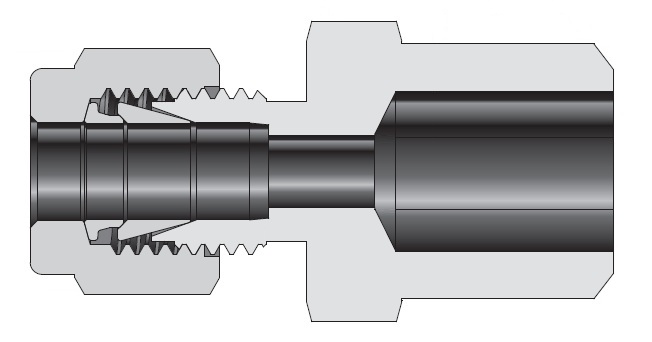

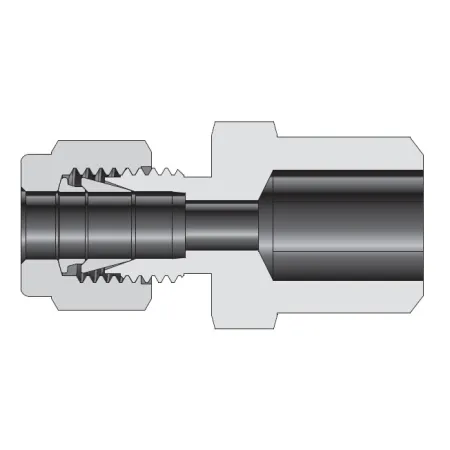

Штуцер прямой под приварку с обжимным соединением предназначен для стыковки инструментальных или технологических трубопроводов: трубка Ø8 мм — к патрубку 1/2" под приварку встык. Конструктивно соединение выполняется с помощью двух обжимных колец и гайки (двухфланцевый обжим), что обеспечивает металло-к металлу уплотнение без применения резиновых прокладок. При монтаже обжимные кольца формируют герметичное седло на наружной поверхности трубки; противоположный конец фиксируется приваркой 1/2" к приемной трубопроводной детали. Применяется в системах с жидкостями и газами, где требуются коррозионная стойкость и надежность уплотнения.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает устойчивость к агрессивным средам и повышенную коррозионную стойкость. Тип конструкции — двухкольцевой обжим (two-ferrule), тип уплотнения резьбы отсутствует (металлическое уплотнение через обжим). Подключения: канал 1 — трубка 8 мм, канал 2 — 1/2" под приварку. Рабочие среды: вода, масла, инертные и технологические газы, агрессивные химические среды при соответствующей совместимости. Практический температурный диапазон эксплуатации для AISI 316: примерно −60 °C … +400 °C (зависит от среды и компоновки); ориентировочное рабочее давление в типичных системах может достигать сотен бар и определяется подбором трубки и толщиной стенки, материалом и качеством монтажа.

Экспертные рекомендации по применению

Подбирайте штуцер под трубку Ø8 мм с соответствующей толщиной стенки; срезать и развальцевать трубку строго по перпендикуляру, удалить заусенцы. Затягивайте гайку в соответствии с рекомендациями производителя (контрольный момент/порядок затяжки), избегая перетяжки, чтобы не повредить кольца. При сварке 1/2" выполнять точную центровку, внутреннюю продувку и последующую очистку/пассивацию зоны приварки для восстановления коррозионной стойкости. Избегать длительных вибрационных нагрузок и циклических тепловых перепадов без дополнительной опоры и демпфирования.
