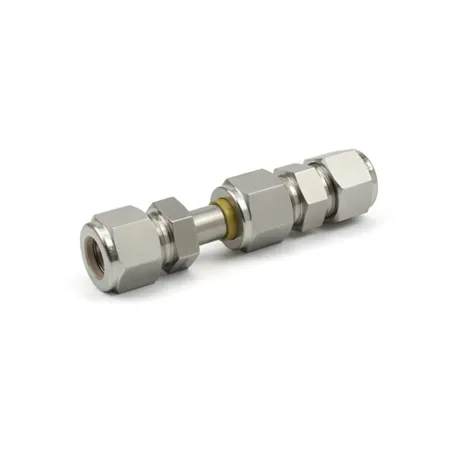

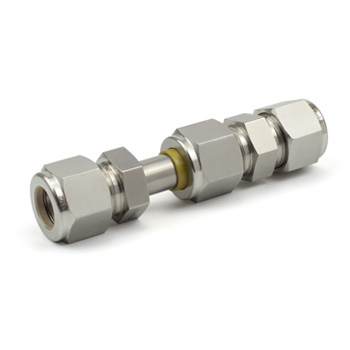

DEMC6-4N-SA DK-Lok - Соединитель прямой диэлектрический обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

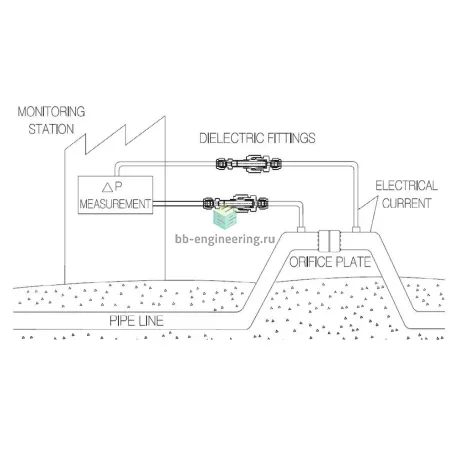

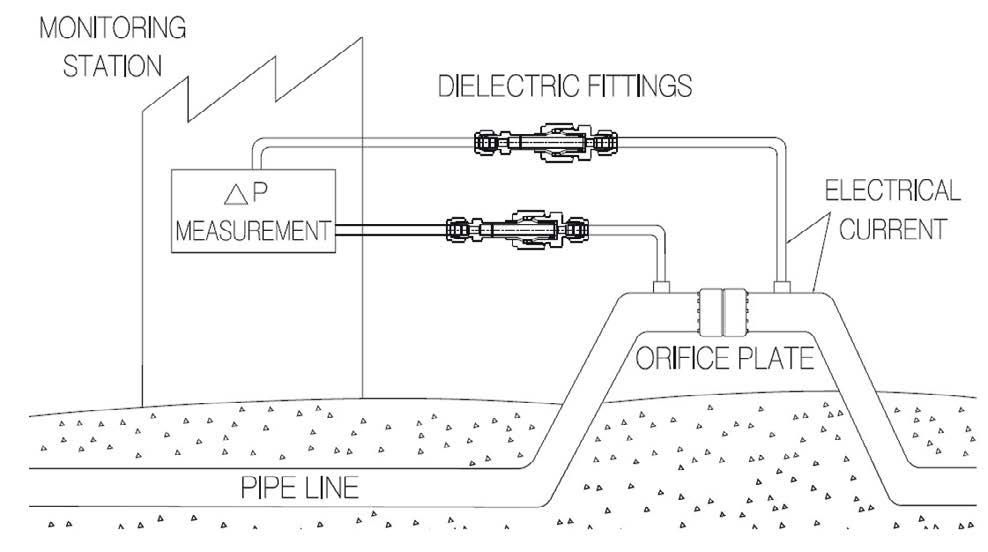

Демпферное соединение прямого типа с диэлектрическими свойствами предназначено для герметичного и электрически изолированного присоединения 3/8″ трубки к резьбовому порту NPT 3/8. Конструкция решает задачи передачи технологических сред (газы, жидкости, гидравлика, пневматика) при монтаже приборных линий и систем КИПиА, обеспечивая уплотнение резьбы ФУМ‑лентой и герметизацию трубки за счёт обжима двух обжимных колец под гайкой. Диэлектрическая вставка препятствует протеканию тока и предотвращает гальваническую коррозию между металлическими элементами в цепях измерений.

Ключевые особенности конструкции

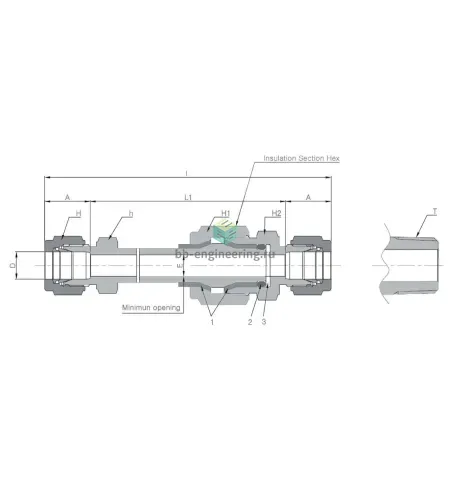

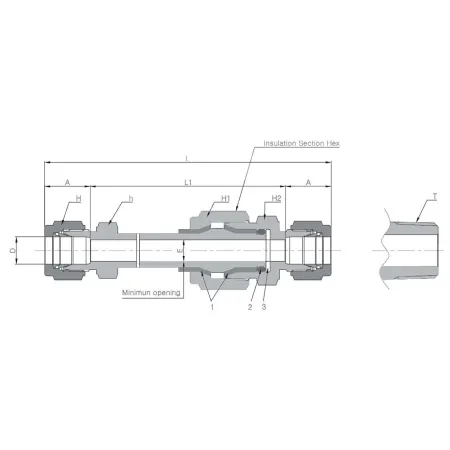

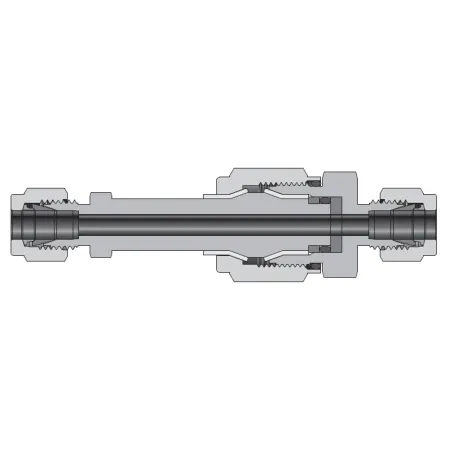

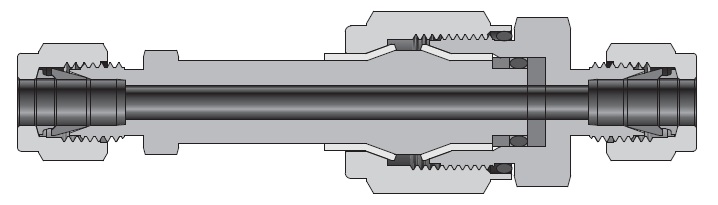

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (коррозионно‑стойкая марка), материал трубки — 3/8″. Тип уплотнения резьбы — ФУМ‑лента; уплотнение трубки — двухкольцевая обжимная система с гайкой DK‑Lok. Наличие полимерной диэлектрической вставки (в исполнениях PTFE/PEEK) гарантирует электрическую изоляцию. Типичные эксплуатационные ориентиры: рабочее давление до ≈6000 psi (≈414 бар) в зависимости от размера и условий, рабочая температура примерно от −54 °C до +204 °C; конкретные пределы уточняйте по паспорту изделия и рабочей среде.

Экспертные рекомендации по применению

При подборе учитывайте соответствие NPT 3/8 и внутреннего диаметра трубки 3/8″, материал среды и рабочие параметры. Перед монтажом наносите ФУМ‑ленту на резьбу в стандартном направлении, не залезая на торец, чтобы не забить канал; при затяжке используйте динамометрический ключ, избегайте чрезмерного усилия — повреждение колец нарушит герметичность. Для агрессивных сред и контроля коррозии предпочтительна AISI 316; для критичных по температуре применений сверяйтесь с таблицей пределов PTFE/PEEK и эксплуатационной документацией производителя.
