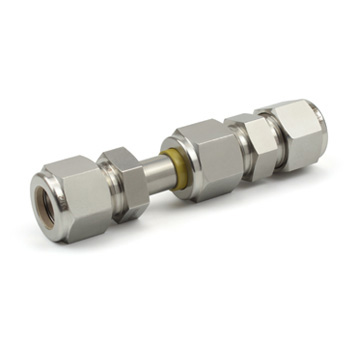

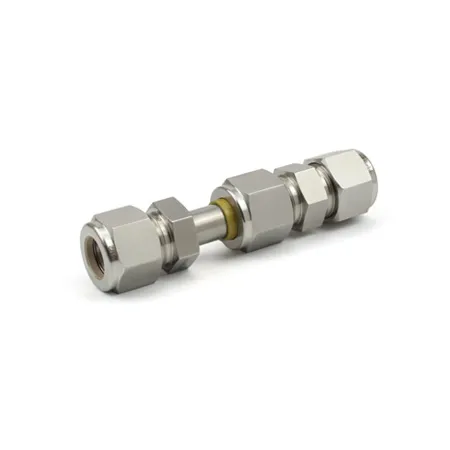

DEU10M-SA DK-Lok - Соединитель прямой диэлектрический обжимной 10 мм, нерж.

Назначение и принцип работы

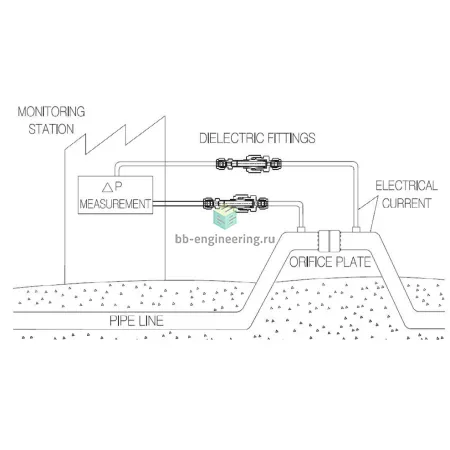

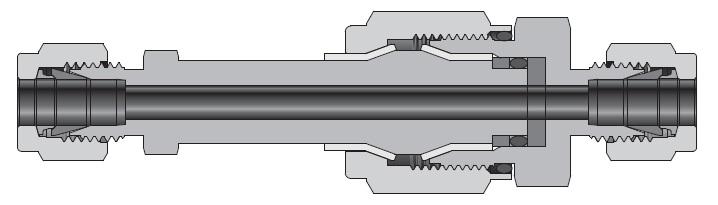

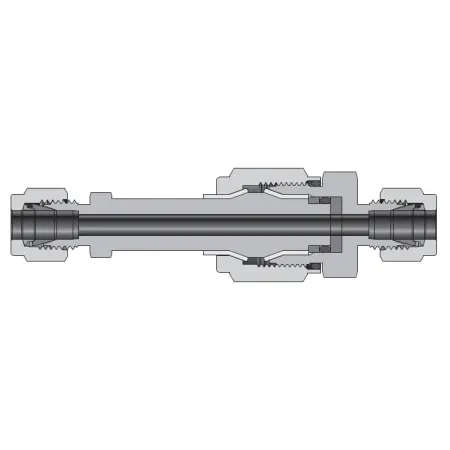

Соединитель прямой диэлектрический обжимной предназначен для надежного соединения трубок Ø10 мм в системах измерения и распределения сред, где требуется электрическая изоляция между участками трубопровода. Конструкция функционирует по принципу обжима: трубка фиксируется двумя обжимными кольцами и гайкой, при этом между корпусом из AISI 316 и обжимаемым контуром установлен диэлектрический вкладыш, блокирующий протекание тока и снижая риск гальванической коррозии. Изделие используется в КИПиА, газо- и жидкостных контурах, системах отбора проб и гидравлических линиях низкого и среднего давления.

Ключевые особенности конструкции

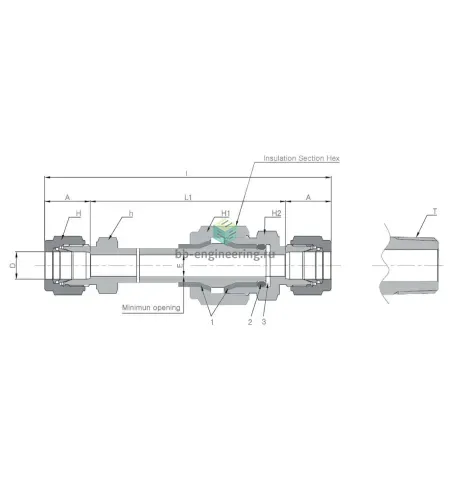

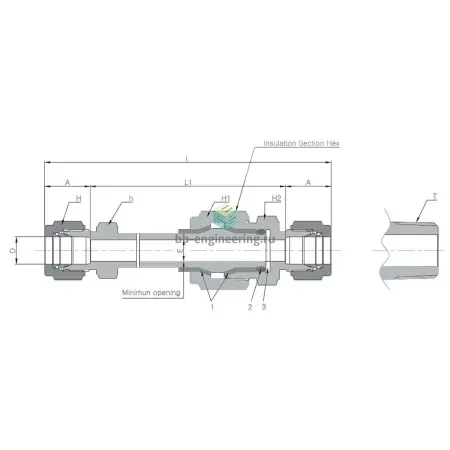

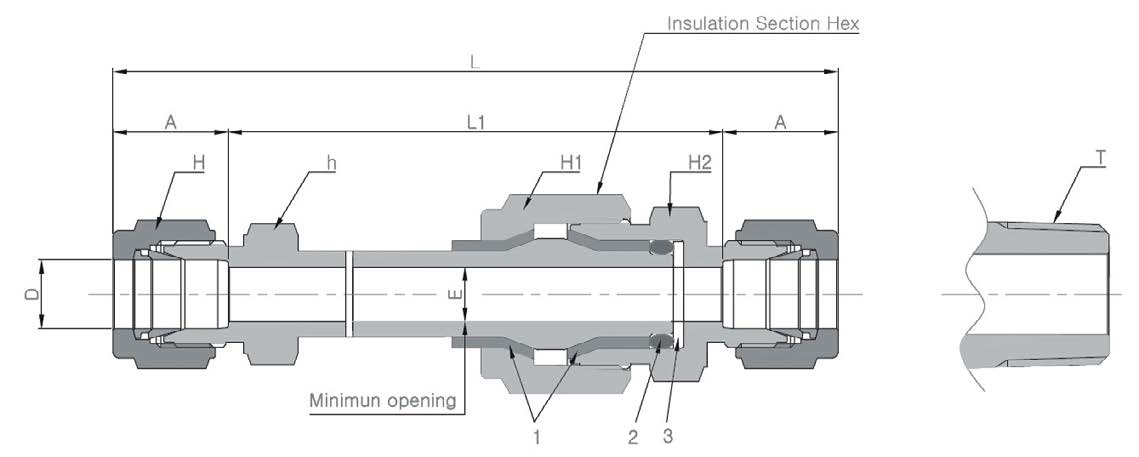

Корпус и элементы обжима выполнены из нержавеющей стали (общий материал — сталь нержавеющая, корпус AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки — обеспечивает герметичность без применения уплотнений резьбы (Тип уплотнения резьбы: отсутствует). Диэлектрическое исполнение предотвращает электрический контакт между соединяемыми участками. Рабочие среды: технические и аналитические газы, вода, масла, агрессивные растворы. Типичные эксплуатационные диапазоны зависят от материала уплотнений и трубки: ориентировочно рабочее давление до 400 бар (зависит от толщины стенки трубки), температура эксплуатации — от примерно −60 °C до +200 °C при наличии полимерных вкладышей; при металлическом контакте пределы температуры значительно шире.

Экспертные рекомендации по применению

Подбирать соединитель под трубку Ø10 мм и качество стенки; использовать трубки из совместимых металлов, чтобы избежать гальваники. Перед монтажом отрезать и развальцевать торец, удалить заусенцы, обеспечить полное посадочное положение трубки в обжимных кольцах. Момент затяжки — руководствоваться таблицами производителя; при отсутствии данных — обеспечить первоначальную затяжку вручную и затем довести гайку на 1–1,25 оборота от ручной затяжки, контроль герметичности опрессовкой. Избегать многократного повторного использования обжимных колец и диэлектрического вкладыша; проверять целостность изоляции и отсутствие микропротечек при пуске. При критических рабочих давлениях и температурах согласовывать параметры с технической документацией DK‑Lok.
