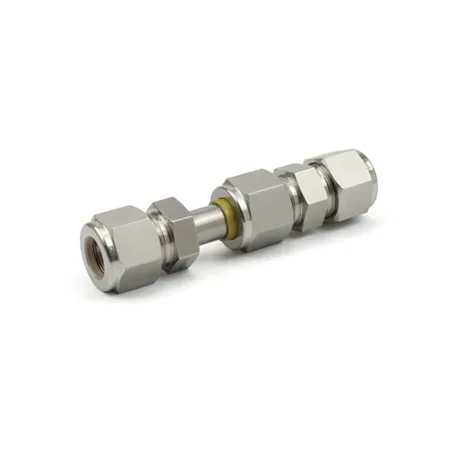

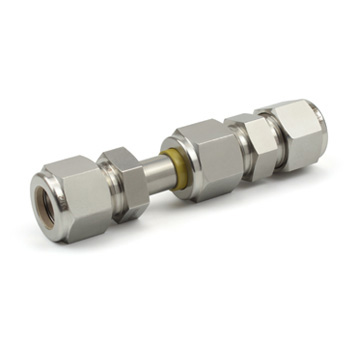

DEU12M-SA - Соединитель прямой диэлектрический обжимной 12 мм, нерж.

Назначение и принцип работы

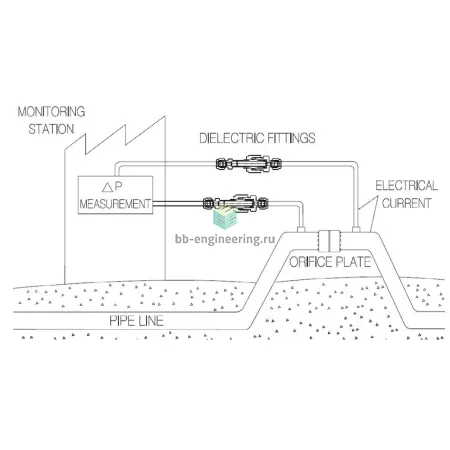

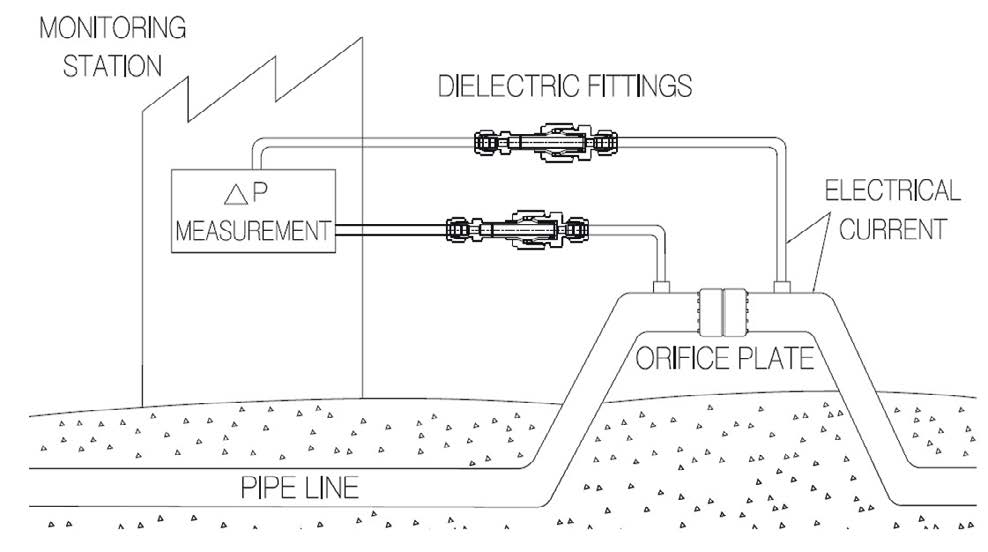

Диэлектрический прямой соединитель обжимного типа предназначен для соединения измерительных или технологических трубок Ø12 мм в линиях контроля и передачи рабочей среды при необходимости электрической развязки. Герметизация достигается последовательным обжатием двух конических обжимных колец и гайки, что формирует металлометаллическое соединение трубки с корпусом; диэлектрическая вставка обеспечивает отсутствие электрического контакта между стальными элементами и присоединяемыми трубопроводами, предотвращая гальваническую коррозию и наводки в системах КИПиА.

Ключевые особенности конструкции

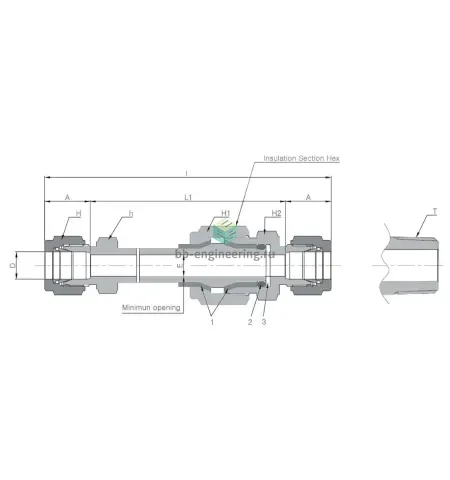

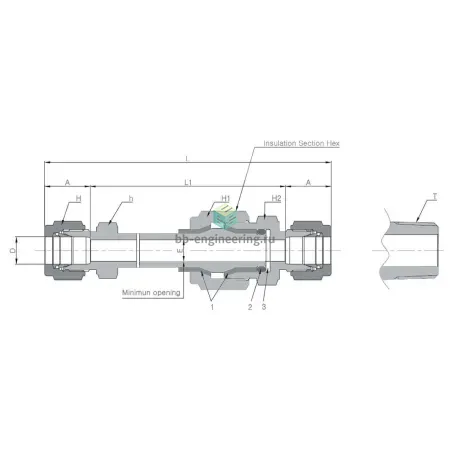

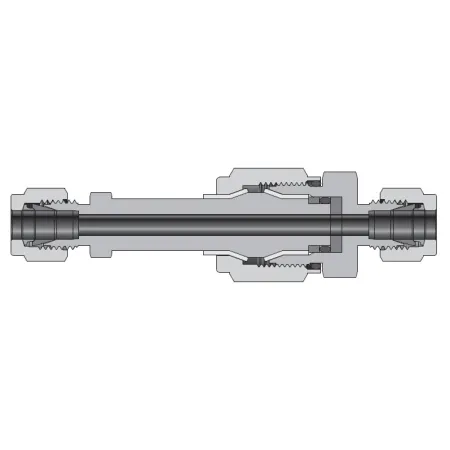

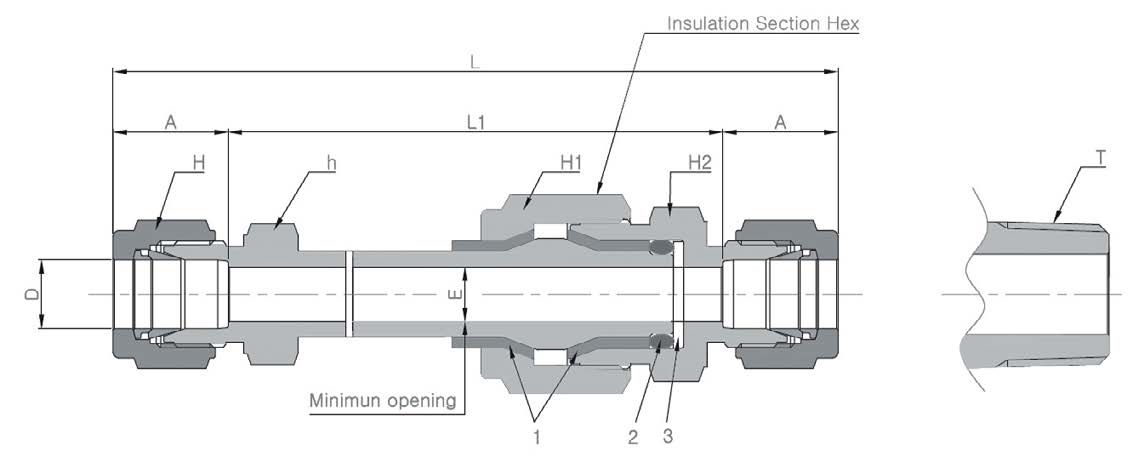

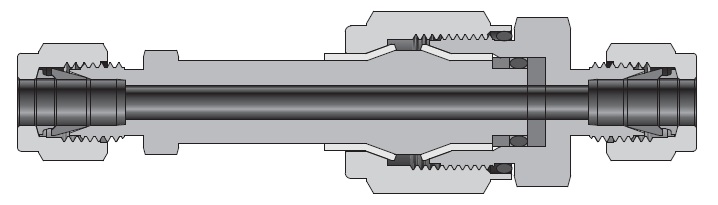

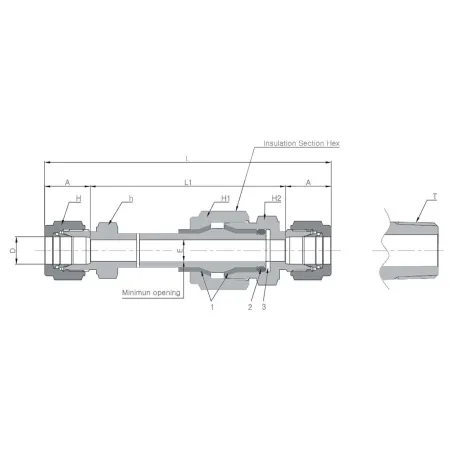

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — обжим трубки с помощью двух обжимных колец и гайки; уплотнение резьбы не предусмотрено (Тип уплотнения резьбы: -), герметичность обеспечивается конструкцией обжима. Диэлектрическая вставка (политетрафторэтилен или аналог) обеспечивает электрическую изоляцию. Рекомендованный диаметр подключения — 12 мм; типичные рабочие диапазоны зависят от стенки трубки и состава среды: давление порядка сотен бар (практически до ~420 бар при корректном выборе трубки), температура эксплуатации примерно от −60 до +200 °C в зависимости от диэлектрика и условий.

Экспертные рекомендации по применению

При подборе сверяйтесь с таблицей рабочих давлений для конкретной толщины стенки трубки и используйте оригинальные обжимные элементы DK‑Lok. Перед монтажом отрежьте трубку под 90°, удалите фаску и заусенцы, полностью утапливайте трубку в корпус до упора. Затягивайте гайку динамометрическим ключом по рекомендациям производителя, избегая перетяжки — это снижает прочность обжима и герметичность. Проверяйте совместимость среды с AISI 316 и диэлектриком, выполняйте испытание на герметичность после монтажа и при первом запуске системы. Избегайте вибраций и механических нагрузок в зоне соединения; при необходимости устанавливайте дополнительную опору трубопровода.
