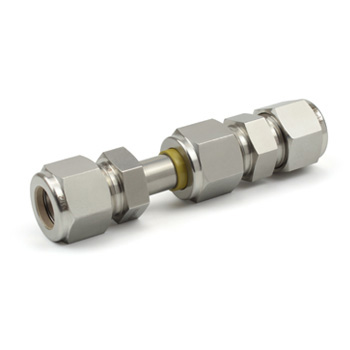

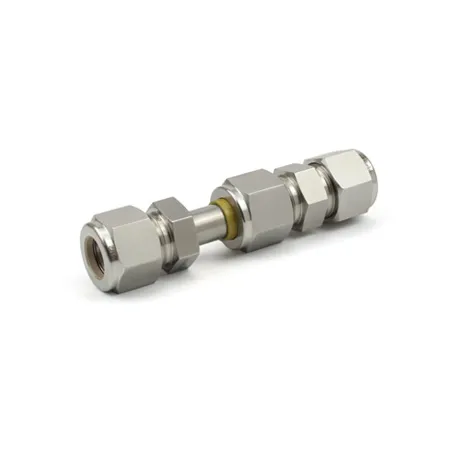

DEU4-SA DK-Lok - Соединитель прямой диэлектрический обжимной 1/4", нерж.

Назначение и принцип работы

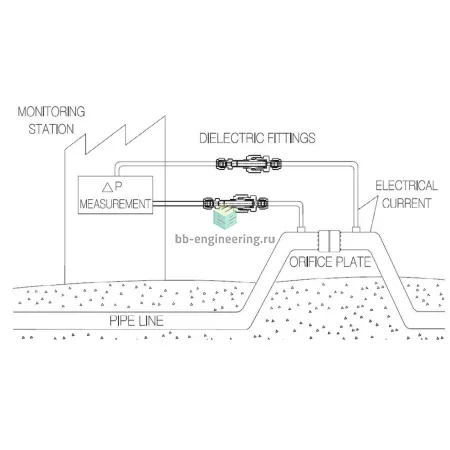

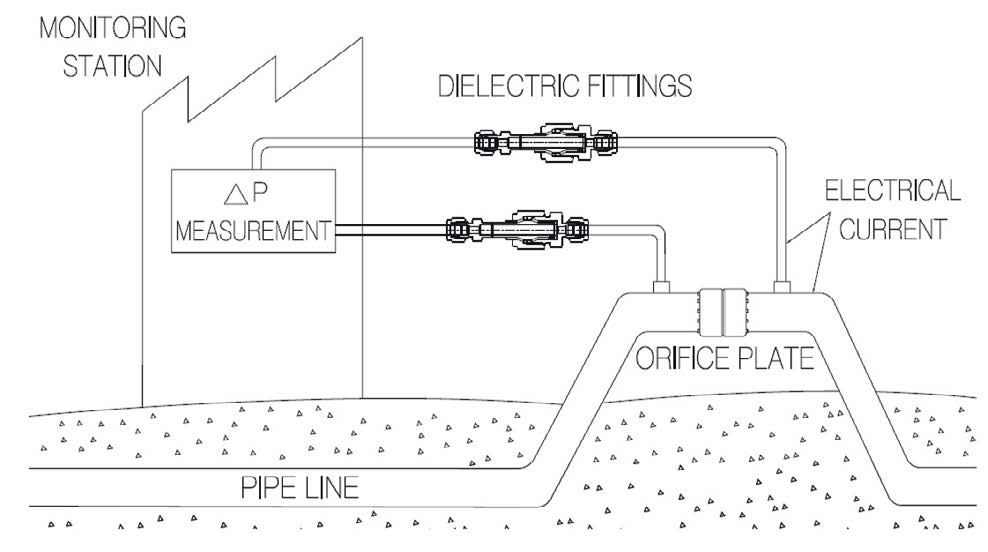

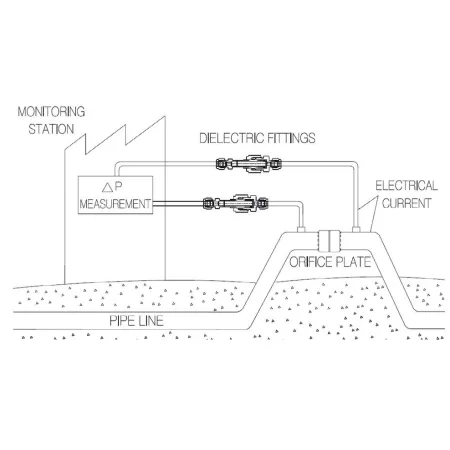

Обжимной диэлектрический соединитель предназначен для герметичного и электрически изолированного соединения трубок диаметром 1/4″ (6,35 мм) в системах измерения, отбора проб и технологических магистралях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение трубки, а диэлектрическая вставка (PTFE/аналог) предотвращает протекание тока и образование гальванических пар. Изделие решает задачи герметизации при высоком давлении и изоляции между участками трубопровода без применения резьбовых уплотнений.

Ключевые особенности конструкции

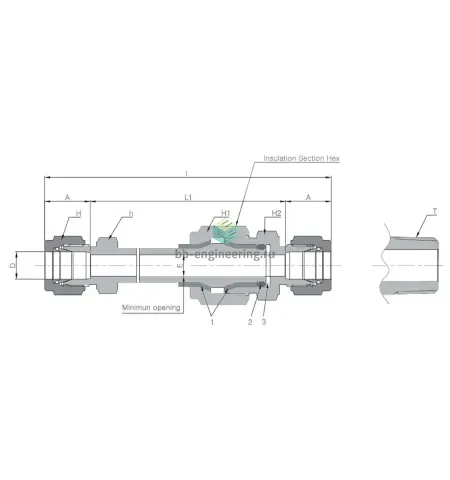

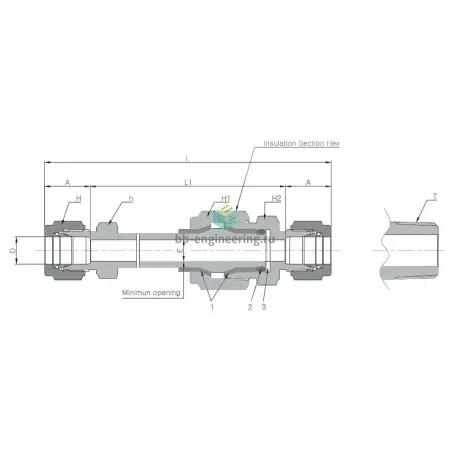

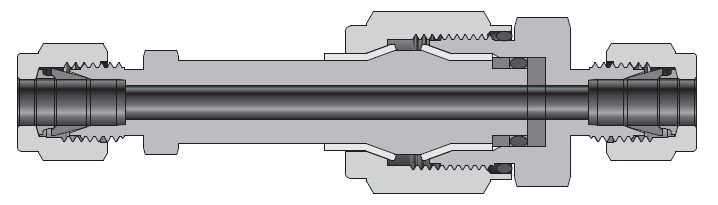

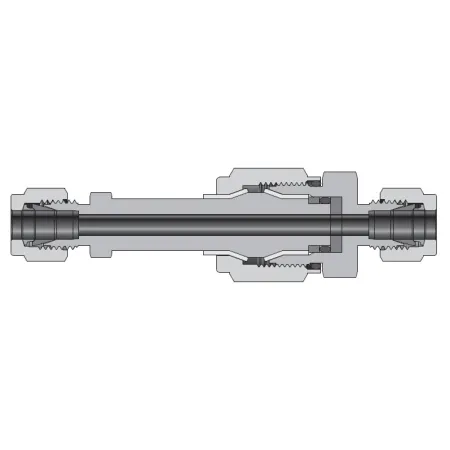

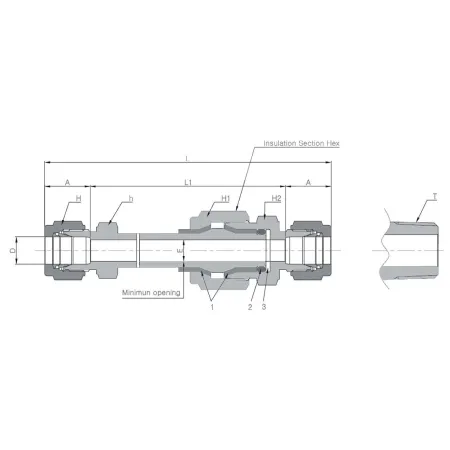

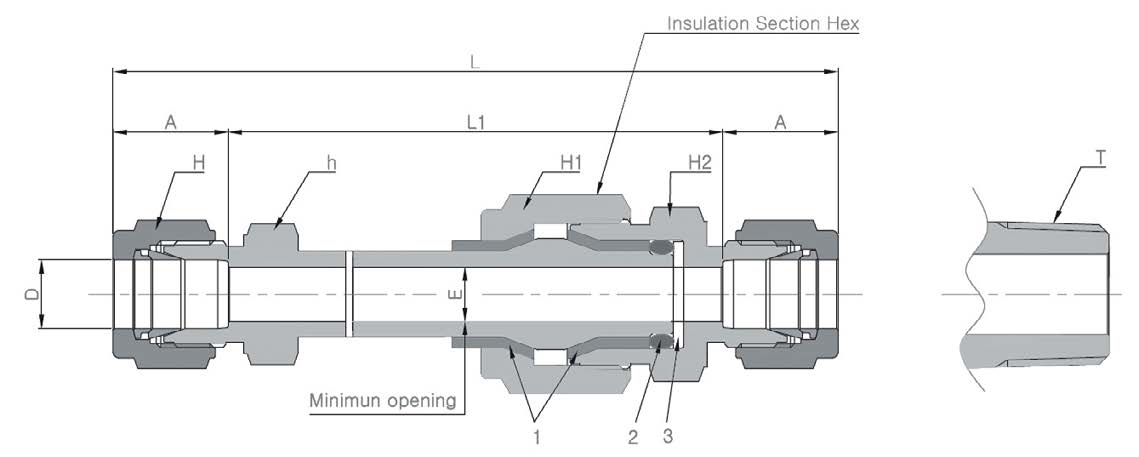

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и агрессивным средам. Тип исполнения — обжим трубки с двумя стальными обжимными кольцами и гайкой; тип уплотнения резьбы не применяется — герметичность достигается за счёт обжатия. Рабочие среды: технические и инертные газы, нефте- и гидро­масла, вода, неагрессивные химреагенты; для агрессивных сред уточняйте совместимость. Типичный диапазон рабочих давлений зависит от толщины стенки трубки — до примерно 200 бар при штатных размерах; температурный диапазон ориентировочно −60…+200 °C (при наличии PTFE-вставки возможно до +260 °C, в зависимости от уплотнений).

Экспертные рекомендации по применению

Подбирайте соединитель под конкретную толщину стенки 1/4″ трубки и соблюдайте заводские значения затяжки и схемы монтажа. Перед сборкой очистите концы трубки, правильно сядьте обжимные кольца; избегайте перекосов и перекуса стенки. Не используйте для кислородных сервисов без соответствующей подготовки и чистки. Проверяйте герметичность пробным давлением и избегайте превышения рекомендованных давлений/температур. Для устранения течей сначала ослабьте и заново установите обжим — повторная замена кольца при необходимости.
