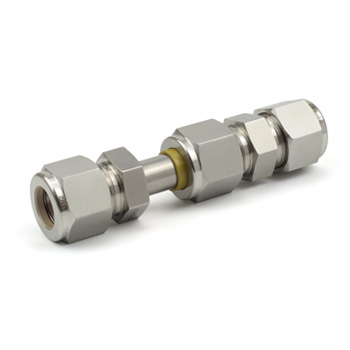

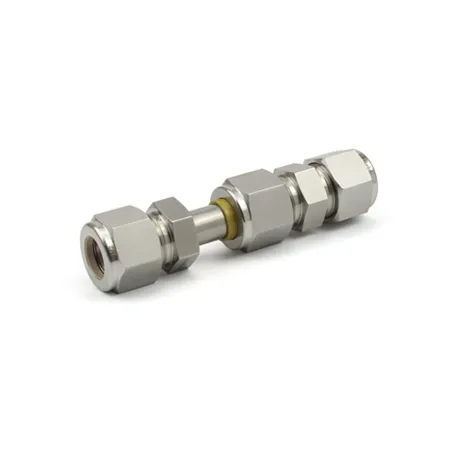

DEU6-SA - Соединитель прямой диэлектрический обжимной 3/8", нерж.

Назначение и принцип работы

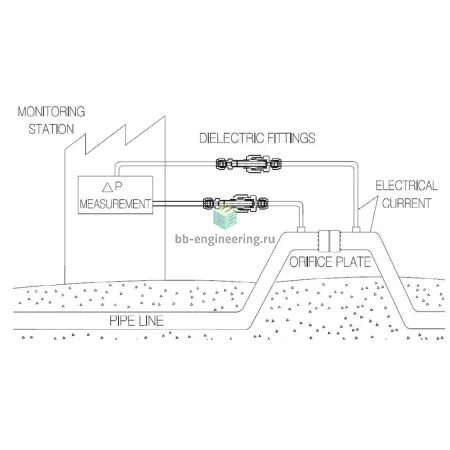

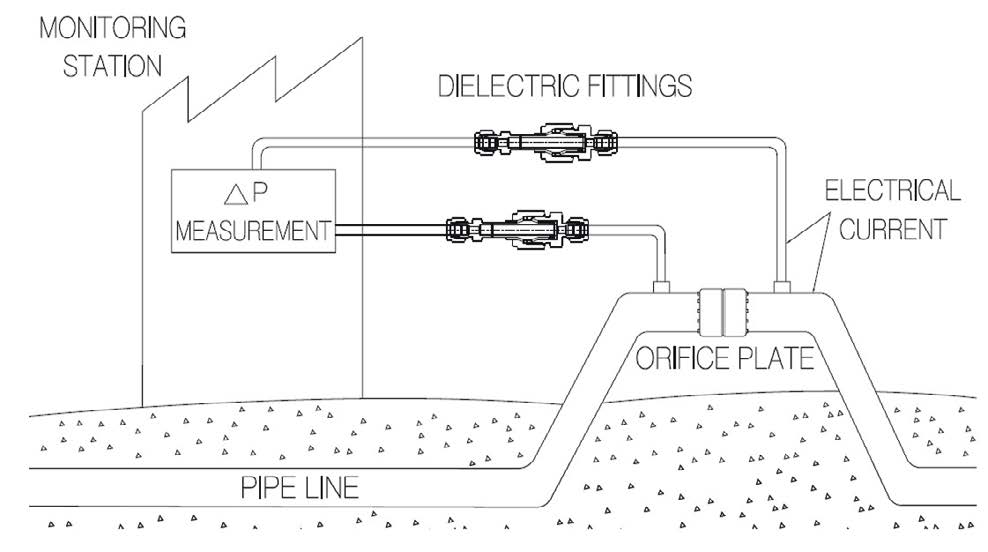

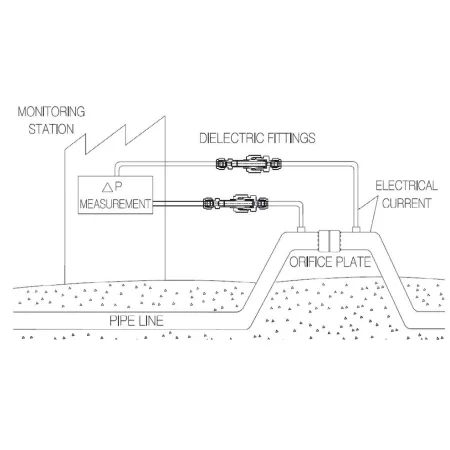

Соединитель прямой диэлектрический DEU6-SA DK-Lok предназначен для герметичного и электроизоляционного соединения трубок Ø 3/8″ (9,52 мм) в технологических линиях измерений и управления (аналитика, газо- и нефтепроводы, паровые и гидравлические системы). Работает по принципу обжима трубки двумя обжимными кольцами (федералами) и гайкой: при затяжке создаётся плотное контактное уплотнение металлом по металлу, а диэлектрическая вставка исключает электрический контакт между участками системы, предотвращая гальваническую коррозию и помехи цепи заземления.

Ключевые особенности конструкции

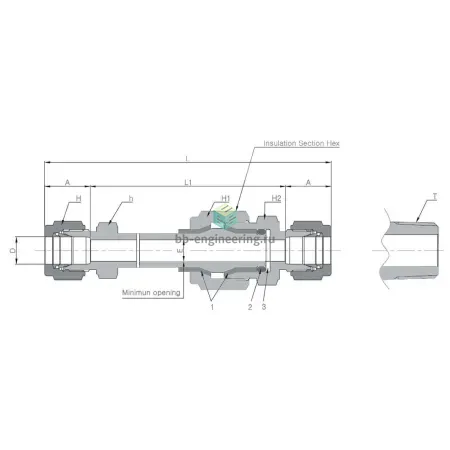

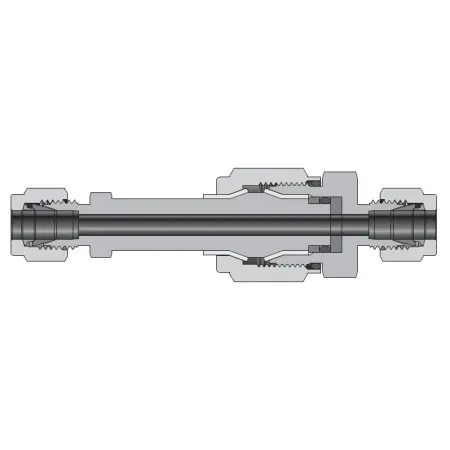

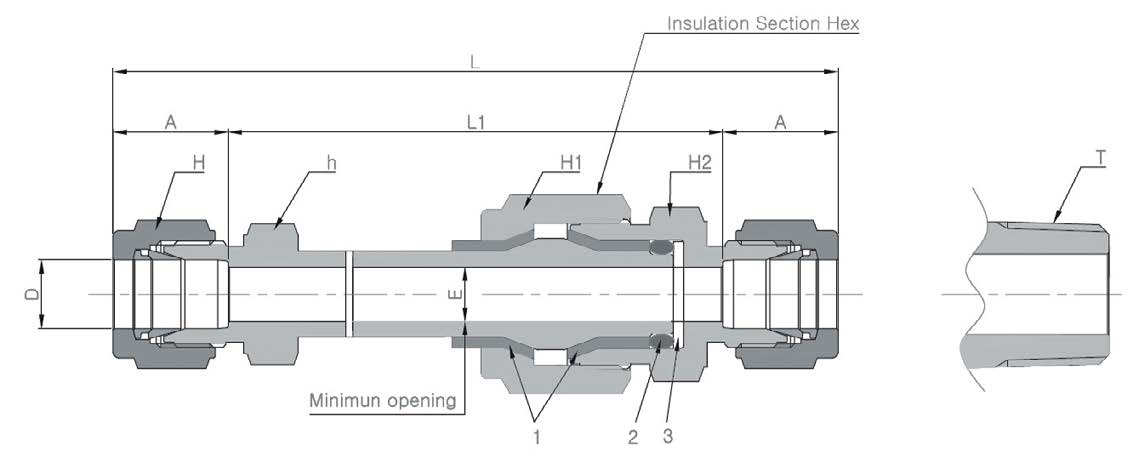

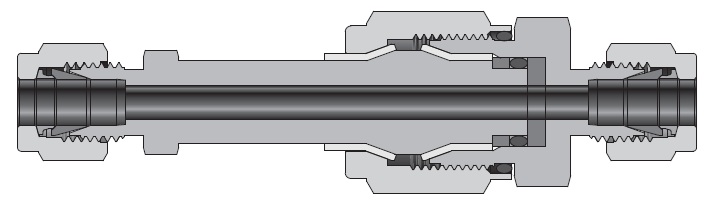

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах. Исполнение: обжим трубки с помощью двух обжимных колец и гайки; подключение 3/8″. Диэлектрическая прослойка выполнена из стойкого полимера (PTFE/фторполимерного композита) и обеспечивает электроизоляцию. Рабочие среды: нефть, газ, вода, пар, агрессивные коррозийно-активные среды при температурном диапазоне приблизительно −60…+200 °C (в зависимости от уплотнителя и среды). Расчётное рабочее давление типично до 6000 psi (≈413 bar) для аналогичных размеров; уточнять по паспорту системы и условию применения.

Экспертные рекомендации по применению

Подбирайте соединитель под трубку Ø 3/8″ с точной калибровкой и чистой торцевой кромкой; удаляйте задиры и фаску стандартной глубины. При монтаже соблюдайте последовательность: посадка трубки в фитинг до упора, предварительная затяжка гаек с контролем угла/момента по таблице производителя, окончательная доводка при давлении. Не используйте повторно деформированные обжимные кольца и гайки; при работе с хлоридосодержащими средами контролируйте возможную точечную коррозию. Для проверки герметичности выполняйте испытание давлением 1,2–1,5× рабочее давление. Избегайте перекоса трубки и чрезмерного нагрева при сварке рядом с фитингом — это может нарушить диэлектрическую вставку и геометрию обжима.
