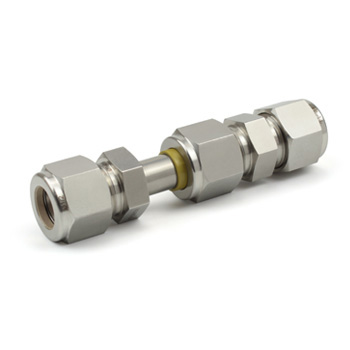

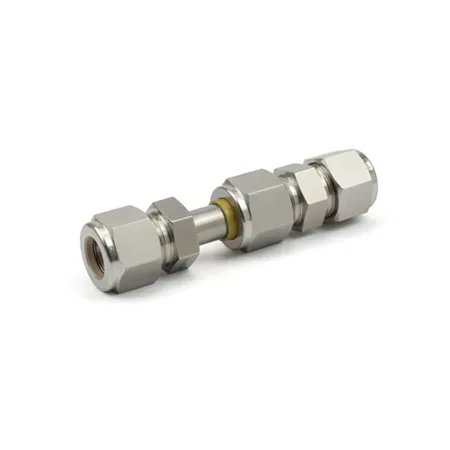

DEU8-SA DK-Lok - Соединитель прямой диэлектрический обжимной 1/2", нерж.

Назначение и принцип работы

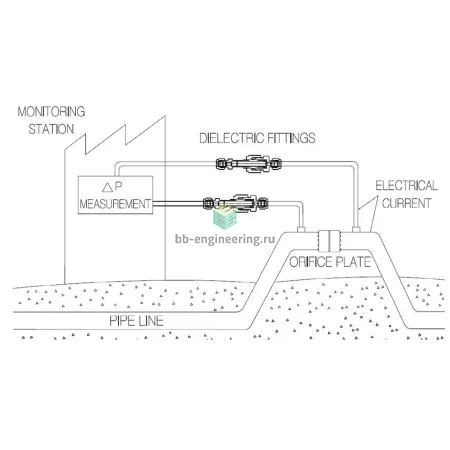

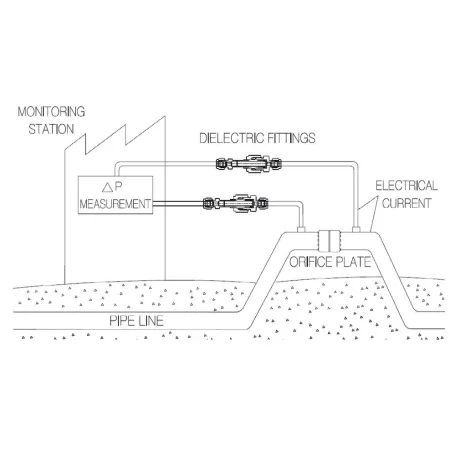

Соединитель прямой диэлектрический предназначен для электрической изоляции участков трубопроводов приборной сети и обеспечения герметичного соединения трубок диаметром 1/2″ (≈12,7 мм) при передаче жидкостей и газов в аналитической и технологической автоматики. Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой с образованием плотного уплотнения по металлу, параллельно встроенный диэлектрический элемент прерывает электрическую проводимость между сочленяемыми участками, что снижает коррозию при контакте разнородных металлов и исключает заземление цепей измерений.

Ключевые особенности конструкции

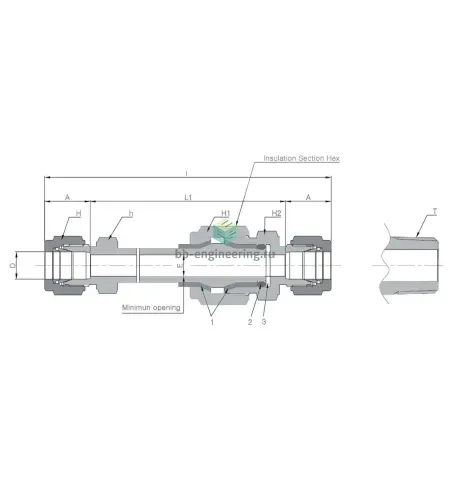

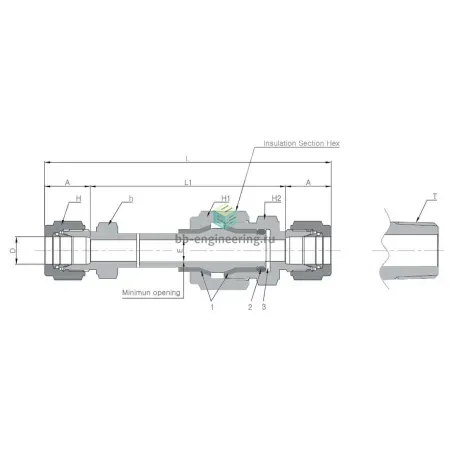

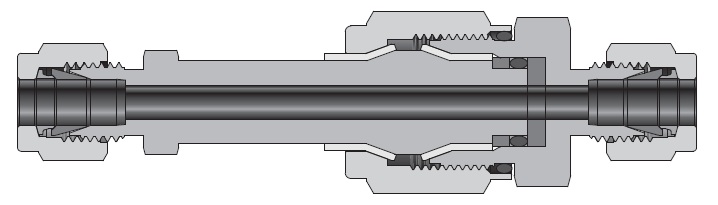

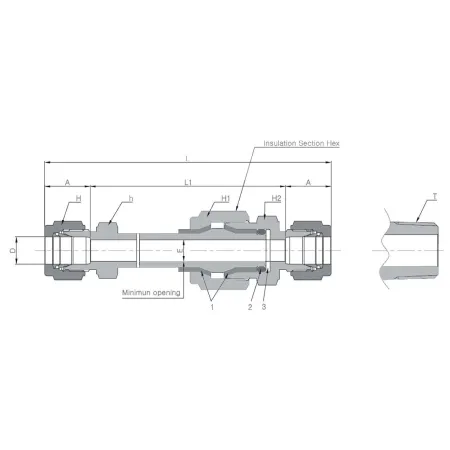

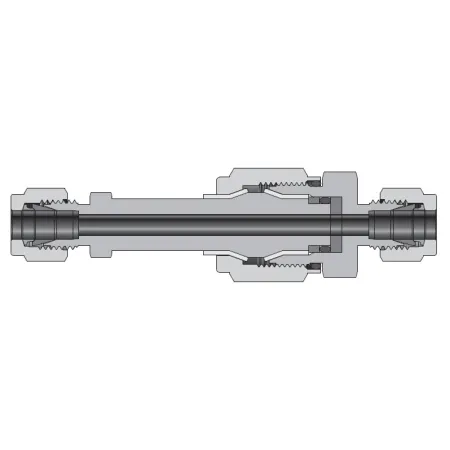

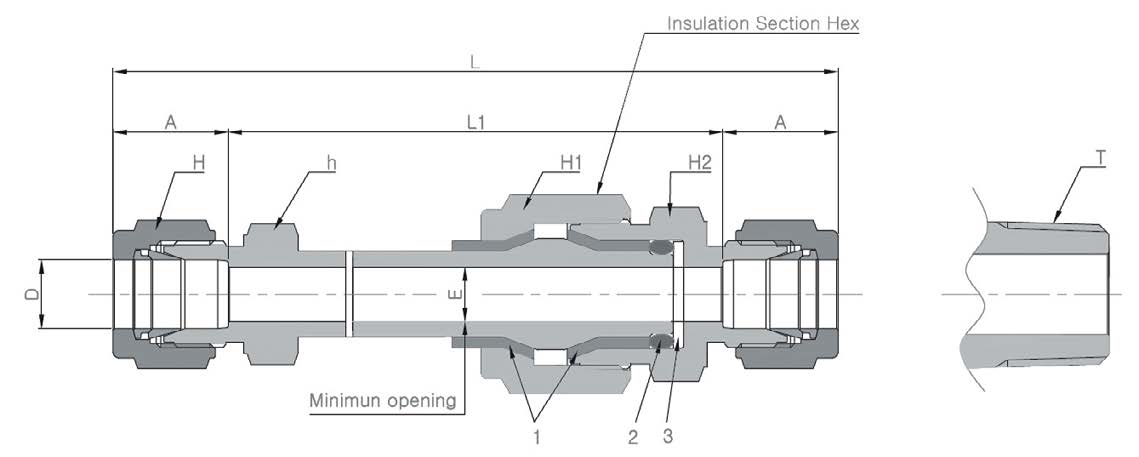

Корпус и основные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), конструкция — обжим трубки с помощью двух обжимных колец и гайки (двухфетровая система), тип уплотнения резьбы в данном исполнении не применяется. Диэлектрический вариант содержит неметаллический изолятор, устойчивый к рабочим средам. В зависимости от качества трубки и монтажного исполнения рабочее давление может достигать порядка 413 бар (6000 psi), температурный диапазон эксплуатации ориентировочно −60…+200 °C; пригоден для агрессивных сред (морская вода, паровые и нефтехимические потоки) при соблюдении совместимости материалов.

Экспертные рекомендации по применению

При подборе учитывайте диаметр 1/2″ и тип трубки; используйте оригинальные обжимные кольца и гайки. Перед монтажом обрежьте трубку ровно, удалите заусенцы и обеспечьте полную посадку до упора. Затягивайте в соответствии с инструкцией производителя и контролируйте герметичность пробным давлением—избегайте повторного использования деформированных колец. Особое внимание при вибрации и термопульсациях: по необходимости применять виброизолирующие элементы и регулярную проверку на утечки и целостность диэлектрика, чтобы сохранить электрическую изоляцию и коррозионную стойкость системы.
