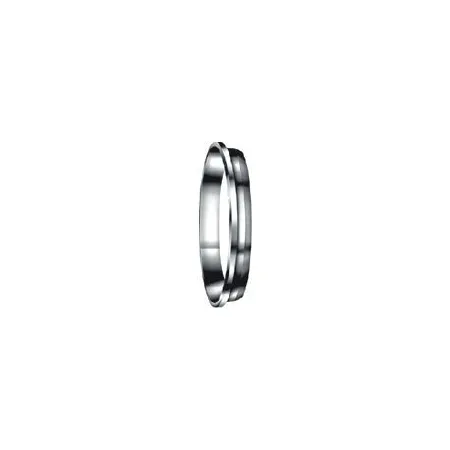

DFB-1-S DK-Lok - Кольцо обжимное заднее 1/16", нерж.

Назначение и принцип работы

Кольцо обжимное заднее DFB-1-S DK-Lok предназначено для герметичного присоединения трубок Ø 1/16" (1,5875 мм) в технологических и измерительных линиях: газ, вода, пар, гидравлика и химически активные среды. Работает по принципу двух-конического обжима: при затяжке гайки заднее и переднее обжимные кольца последовательно деформируют трубу, формируя уплотнительный зазор и механический захват без применения уплотнительных лент или паст. Такое решение обеспечивает надежность при циклических нагрузках и высоком давлении.

Ключевые особенности конструкции

Изделие выполнено из нержавеющей стали AISI 316 (корпус и кольца), общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция: гайка + два обжимных кольца (переднее/заднее). Тип уплотнения резьбы отсутствует — герметизация достигается обжимом. Для типоразмера 1/16" рабочие давления для металл-металл соединений могут достигать порядка нескольких сотен бар (вплоть до ~400 bar при корректной сборке и подходящей трубке); рабочие температуры — от криогенных (-196 °C) до высокотемпературных режимов порядка +400…+450 °C, ограниченных материалом трубки и средой.

Экспертные рекомендации по применению

Для надежной работы используйте трубку точно 1/16" OD, ровно обрезанную и без заусенцев; глубина посадки — до упора колец. Затягивайте гайку согласно инструкции производителя (обычно первоначальная затяжка порядка 1–1,25 оборота после соприкосновения колец, далее проверка динамометрическим ключом по спецификации DK‑Lok). Не применяйте герметики на резьбе — они не заменяют обжим. Избегайте перекосов и вибрации; при пульсирующих давлениях используйте фиксирующие хомуты и контролируйте состояние обжимных колец при ТО.
